Konuya Başlarken
4. Ünite: Enerji
4.6. Isı İletim Hızı
Ahşap ve Metal Bank
Park ve bahçelerde insanların oturup dinlenmeleri amacıyla yerleştirilen banklar genellikle ahşap veya metalden yapılır. Metal bankın sıcaklığının ahşap banka göre sıcak günlerde çok daha sıcak, soğuk günlerde ise çok daha soğuk hissedilmesinden dolayı sıcak veya soğuk günlerde oturmak için metal banklar pek tercih edilmez. Benzer şekilde çıplak ayakla fayans döşenmiş zemine basıldığında zemin soğuk hissedilirken aynı odadaki halı döşenmiş zemin daha sıcak hissedilir.
Soru: Aynı ortamda bulunan maddeler ısıl dengede oldukları hâlde sıcaklıklarının farklı hissedilmesinin sebepleri neler olabilir? Günlük hayatta bu olaylara benzer deneyimleriniz nelerdir?
Değerlendirme:
- Isı İletim Hızı Farkı: Metaller ısıyı hızlı iletir, ahşap ise yavaş iletir.
- Isıl Denge: Banklar aynı ortamda olduğu için sıcaklıkları eşittir.
- Hissedilen Fark: Metal, vücuttan hızlı ısı alır/verir → daha sıcak/soğuk hissedilir.
- Ahşap: Isıyı yavaş iletir → vücut sıcaklığına daha yakın hissedilir.
Benzer Günlük Hayat Deneyimleri:
- Fayans ve Halı: Aynı odada fayans soğuk, halı sıcak hissedilir.
- Metal ve Plastik Kaşık: Sıcak yemekte metal kaşık ısınır, plastik kaşık ısınmaz.
- Araba Direksiyonu: Yazın metal kısımlar çok sıcak, plastik kısımlar daha az sıcak olur.
- Yalıtım Malzemeleri: Kışın evin dış duvarı soğuk, iç duvar daha sıcak hissedilir.
Isı İletim Hızını Etkileyen Faktörler
Maddenin Cinsi
- Metaller iyi iletkendir (hızlı ısı iletir).
- Ahşap, plastik, cam yünü yavaş iletkendir.
- Örnek: Bakır > Demir > Ahşap
Sıcaklık Farkı
- Sıcaklık farkı arttıkça ısı iletim hızı artar.
- Örnek: Sıcak yaz günü metal bank daha sıcak hissedilir.
Not: Isı iletim hızı, maddenin cinsi ve sıcaklık farkı ile doğru orantılıdır.
6. Etkinlik
4. Ünite: Enerji
4.6. Isı İletim Hızı
Isı İletimini ve Yalıtımını Keşfetmek
Amaç: Katı maddelerde ısı iletim hızını etkileyen etmenlere ilişkin çıkarım yapabilme
Süre: 30 dk.
1-4. Deney Seçimi ve Hipotez
Günlük Hayat Gözlemleri:
- Tahta kaşık yavaş ısınır, metal kaşık hızlı ısınır.
- Ahşap bank yavaş ısı iletir, metal bank hızlı ısı iletir.
- Fayans zemin soğuk, halı zemin sıcak hissedilir.
Maddenin cinsinin etkisi
Farklı metallerde ısı iletim hızı karşılaştırılır.
Fiziksel özelliklerin etkisi
Yüzey alanı ve kalınlığın ısı iletimine etkisi.
Sıcaklık farkının etkisi
Farklı sıcaklık farklarında ısı iletim hızı.
Örnek Hipotez (1. Deney için):
Metallerin ısı iletim hızları farklıdır. Bakır, demirden daha hızlı ısı iletir.
5. Deney Tasarımı
| Araç Gereç | Deney Tasarımı |
|---|---|
|
|

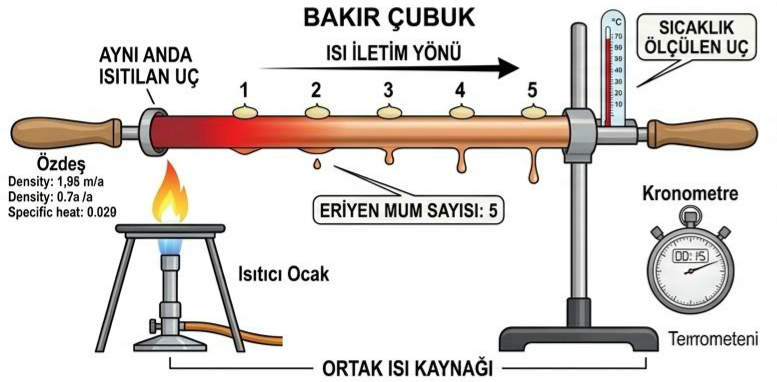

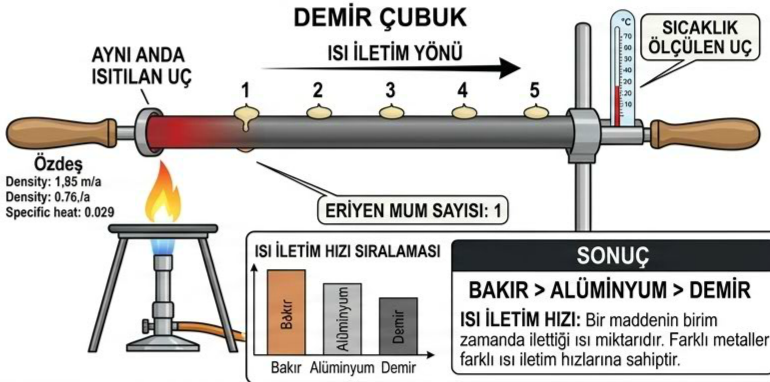

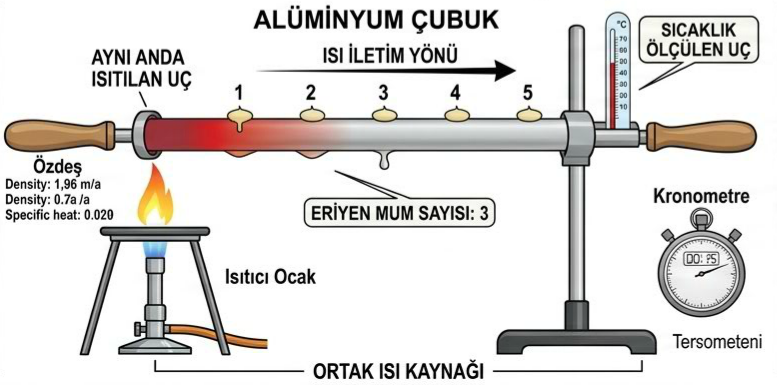

Deney Düzeneği:
6-7. Gözlem ve Çıkarımlar
Deney Gözlem Sonuçları:
- Bakır çubuk en hızlı ısındı → En iyi iletken
- Alüminyum orta hızda ısındı → Orta iletken
- Demir çubuk en yavaş ısındı → En yavaş iletken
Çıkarımlar (Yalıtım ile İlişkilendirerek):
- Maddenin cinsi: Metaller ısıyı iyi iletir, ametaller yavaş iletir.
- Yalıtım: Ahşap, plastik, cam yünü gibi maddeler yalıtkan olarak kullanılır.
- Kalınlık: Kalın malzemeler ısıyı daha yavaş iletir.
- Yüzey alanı: Geniş yüzey ısı iletimini hızlandırır.
8. Yapılar ve Isı Yalıtımı
Ahşap Ev
Doğal yalıtkan, yavaş ısı iletir
Taş Ev (Safranbolu)
Kalın duvarlar, ısı depolama
Tuğla Ev
Orta düzey yalıtım
Toprak (Kerpiç) Ev
Harran evleri, doğal yalıtım
Keçe Çadır
Orta Asya, yalıtkan keçe
Betonarme (Çatısı toprakla kaplı)
Toprak yalıtım sağlar
a) Görsellerdeki yapıların inşası ve tasarımı, yaz aylarında binaların iç sıcaklığını nasıl etkiler?
- Ahşap ve Kerpiç: Yavaş ısı iletir, yazın içerisi daha serin olur.
- Taş ve Beton: Isıyı depolar, gündüz ısınır, gece yavaş soğur.
- Kalın duvarlar: Isı iletimini yavaşlatır, iç ortam sıcaklığını dengeler.
- Toprak çatı: Doğal yalıtım sağlar, içeriyi serin tutar.
b) Bu yapıların ısı yalıtımına katkıda bulunabilecek görünür özellikleri nelerdir?
- Kalın duvarlar: Isı iletimini yavaşlatır.
- Doğal malzemeler: Ahşap, kerpiç, keçe yalıtkandır.
- Çatı yalıtımı: Toprak çatı ısıyı yalıtır.
- Küçük pencereler: Güneş ısısının içeri girmesini azaltır.
İnşaat Mühendisi Tercihi
Sıcak bölgede bina tercihiSoru: Bir inşaat mühendisi olduğunuzu ve yaz mevsiminin sıcak geçtiği bir bölgede bina yapacağınızı varsayınız. Isı iletimini ve aile bütçesini göz önünde bulundurarak yapılardan hangisini yapmayı tercih edersiniz?
- Tercih: Kerpiç (Toprak) Ev veya Ahşap Ev
- Gerekçe:
- Kerpiç ve ahşap doğal yalıtkan malzemelerdir.
- Yazın serin, kışın sıcak tutar.
- Maliyeti diğer malzemelere göre daha uygundur.
- Çevre dostu ve sürdürülebilirdir.
- Enerji tasarrufu sağlar (ısıtma/soğutma maliyetleri düşer).
10. Yalıtım ve Ekonomi
Yapılarda ısı yalıtım malzemeleri kullanılmasının birey ve ülke ekonomisine katkısını enerji tasarrufu bağlamında değerlendiriniz.
Bireysel Katkı
- Isıtma ve soğutma giderleri azalır.
- Enerji faturaları düşer → bütçe dostu.
- Konforlu yaşam alanı sağlar.
- Sağlıklı ve sürdürülebilir yaşam.
Ülke Ekonomisine Katkı
- Enerji ithalatı azalır.
- Doğal kaynaklar verimli kullanılır.
- Sera gazı emisyonları azalır (çevre dostu).
- Sürdürülebilirlik sağlanır.
- Enerji bağımsızlığına katkı sağlar.
Ev Tasarımı
Ekonomi, enerji tasarrufu ve bölge özelliklerine göreSoru: Ekonomiyi, enerji tasarrufunu ve yaşadığınız bölgenin özelliklerini göz önünde bulundurarak bir ev tasarlayınız. Evin tasarımında kullanacağınız malzemeleri belirterek tasarımınızı aşağıdaki alana çiziniz.
Kullanılan Malzemeler ve Gerekçeler:
| Malzeme / Sistem | Kullanım Amacı | Enerji Tasarrufu / Ekonomi Katkısı |
|---|---|---|
| Ahşap Kaplama | Doğal yalıtım, estetik görünüm | Isı iletimini yavaşlatır, enerji tasarrufu sağlar |
| Isı Yalıtımı (Cam yünü/Strafor) | Isı kaybını önleme | Kışın ısıtma, yazın soğutma maliyetlerini düşürür |
| Çift Cam Pencereler | Isı yalıtımı, ses yalıtımı | Isı kaybını %50'ye kadar azaltır |
| Güneş Panelleri | Elektrik üretimi | Yenilenebilir enerji, elektrik faturasını düşürür |
| Yerden Isıtma Sistemi | Verimli ısıtma | Radyatör sistemine göre %20-30 daha verimli |
| Yağmur Suyu Toplama | Su tasarrufu | Bahçe sulama, tuvalet rezervuarında kullanım |
| Kalın Duvarlar (Kerpiç/Taş) | Isı depolama | Gündüz ısıyı depolar, gece yavaş verir |
Bölgeye Göre Tasarım Önerileri:
- Sıcak Bölgeler (Akdeniz, Ege): Kalın duvarlar, geniş saçaklar, açık renk çatı, doğal havalandırma
- Soğuk Bölgeler (Doğu Anadolu, İç Anadolu): Yüksek yalıtım, güneye bakan pencereler, koyu renk çatı
- Nemli Bölgeler (Karadeniz): Su yalıtımı, eğimli çatı, havalandırma sistemleri
Değerlendirme
4. Ünite: Enerji
4.6. Isı İletim Hızı
Günlük Hayat Problemleri ve Çözüm Önerileri
Katı maddelerin ısı iletim hızının bilinmesiSoru: Katı maddelerin ısı iletim hızının bilinmesi, günlük hayattaki hangi problemlerin çözümüne katkıda bulunabilir? Üç örnek problem belirleyerek bu problemlere çözüm önerileri sununuz.
Kışın Evin Soğuk Olması
Isı yalıtımı yetersiz evlerde kış aylarında ısı kaybı fazla olur.
Çözüm Önerisi:
- Duvarlara yalıtım malzemesi (strafor, cam yünü) eklenmeli.
- Pencereler çift cam ile değiştirilmeli.
- Kapı altlarına yalıtım şeridi takılmalı.
Tencere Saplarının Isınması
Metal saplı tencereler ocakta ısındığında el yakar.
Çözüm Önerisi:
- Tenere sapları plastik veya ahşap malzemeden yapılmalı.
- Mevcut tencerelere sap kılıfı takılabilir.
- Isıyı yavaş ileten silikon saplı ürünler tercih edilmeli.
Yazın Binaların Aşırı Isınması
Güneş altında kalan binalar içeriyi çok ısıtır, klima masrafı artar.
Çözüm Önerisi:
- Dış cephede ısı yansıtıcı boya kullanılmalı.
- Pencerelere güneş kırıcı film veya panjur takılmalı.
- Çatıda yeşil çatı veya beyaz kaplama yapılmalı.
Diğer Problemler ve Çözüm Önerileri:
- Buzdolabı Kapısı: Yalıtım lastiklerinin yenilenmesi → enerji tasarrufu
- Sıcak Su Boruları: Borulara yalıtım malzemesi sarılması → ısı kaybını azaltır
- Isıtıcılar: Kombi ve kalorifer peteklerinin arkasına ısı yansıtıcı panel takılması
Evde Isı Yalıtımı İyileştirmeleri
Yaşadığınız ev ve bölge koşullarına göreSoru: Yaşadığınız evin özelliklerini ve bulunduğunuz bölgenin çevre şartlarını dikkate alarak ısı yalıtımı bakımından evinizde ne gibi iyileştirmeler yapılabileceğini yazınız.
- Mevcut Durum: Dış duvarlarda yalıtım yoksa ısı kaybı fazladır.
- İyileştirme: Dış cepheye mantolama (ısı yalıtım levhaları) yapılmalı.
- Bölge Faktörü: Soğuk bölgelerde daha kalın yalıtım, sıcak bölgelerde ısı yansıtıcı malzeme tercih edilmeli.
- Mevcut Durum: Tek cam pencereler ısı kaybına neden olur.
- İyileştirme: Çift cam veya ısıcam takılmalı.
- Bölge Faktörü: Soğuk bölgelerde üç cam, sıcak bölgelerde güneş kırıcı film kullanılmalı.
- Mevcut Durum: Çatıdan ısının %25-30'u kaybolur.
- İyileştirme: Çatı arasına yalıtım malzemesi (cam yünü, taş yünü) serilmeli.
- Bölge Faktörü: Sıcak bölgelerde çatıya beyaz kaplama veya yeşil çatı yapılabilir.
- Mevcut Durum: Kapı altlarından ve kenarlarından hava sızar.
- İyileştirme: Kapı altlarına fırça veya lastik conta takılmalı.
- Bölge Faktörü: Soğuk bölgelerde çift kapı sistemi tercih edilmeli.
Ek İyileştirme Önerileri:
- Kalorifer Petekleri: Arka kısımlarına ısı yansıtıcı panel takılmalı.
- Boru Yalıtımı: Sıcak su borularına yalıtım sarılmalı.
- Pencere Perdeleri: Kalın perdeler kullanarak ısı kaybı azaltılmalı.
- Hava Sirkülasyonu: Kışın güneş alan odalarda perdeler açık, geceleri kapalı tutulmalı.
Isı Yalıtımı İyileştirmeleri - Özet
| Bölge | Yapılacak İyileştirme | Beklenen Sonuç |
|---|---|---|
| Soğuk Bölgeler (Doğu Anadolu, İç Anadolu) | Kalın yalıtım, çift/üç cam, çift kapı | Isı kaybı azalır, kışın daha sıcak |
| Sıcak Bölgeler (Akdeniz, Ege) | Isı yansıtıcı malzeme, güneş kırıcı film, beyaz çatı | Yazın daha serin, klima masrafı azalır |
| Nemli Bölgeler (Karadeniz) | Su yalıtımı, havalandırma, eğimli çatı | Nem ve küf oluşumu engellenir |
15. Alıştırma
4. Ünite: Enerji
4.6. Isı İletim Hızı
Isı Yalıtımı - Boşluk Doldurma
Isı iletimi ve yalıtım kavramlarıSoru: Aşağıda verilen cümlelerdeki boşluklara uygun ifadeleri yazınız.
a) Duvar kalınlığı fazla olan binalar kışın sıcak, yazın serin kalır.
- Gerekçe: Kalın duvarlar ısıyı yavaş iletir.
- Kışın içerideki sıcak hava dışarıya yavaş çıkar.
- Yazın dışarıdaki sıcak hava içeriye yavaş girer.
- Örnek: Tarihi taş binalar, kerpiç evler.
b) Isı yalıtımı amacıyla binalar ısı iletim katsayısı küçük olan malzemelerle kaplanır.
- Gerekçe: Isı iletim katsayısı (k) küçük olan malzemeler ısıyı yavaş iletir.
- Bu malzemeler yalıtkan olarak adlandırılır.
- Örnek: Strafor, cam yünü, taş yünü, ahşap.
c) Kışın soğuk günlerde iç ve dış ortam arası sıcaklık farkının büyük olması nedeniyle evler zor ısınır.
- Gerekçe: Sıcaklık farkı büyüdükçe ısı akışı hızlanır.
- Isı, içeriden dışarıya daha hızlı kaçar.
- Bu nedenle evi ısıtmak için daha fazla enerji gerekir.
- Yalıtım, bu ısı kaybını azaltır.
Doğru Cevaplar:
- a) Duvar kalınlığı fazla olan binalar kışın sıcak, yazın serin kalır.
- b) Isı yalıtımı amacıyla binalar ısı iletim katsayısı küçük olan malzemelerle kaplanır.
- c) Kışın soğuk günlerde iç ve dış ortam arası sıcaklık farkının büyük olması nedeniyle evler zor ısınır.
Isı İletim Katsayısı (k) - Örnek Malzemeler
| Malzeme | Isı İletim Katsayısı (k) W/m·K | Yalıtım Durumu | Kullanım Alanı |
|---|---|---|---|
| Strafor (EPS) | 0,03 - 0,04 | İyi Yalıtkan | Dış cephe mantolama |
| Cam Yünü | 0,03 - 0,04 | İyi Yalıtkan | Çatı ve duvar yalıtımı |
| Taş Yünü | 0,03 - 0,04 | İyi Yalıtkan | Yangın dayanıklı yalıtım |
| Ahşap | 0,12 - 0,15 | Orta Yalıtkan | Ahşap ev, dekorasyon |
| Tuğla | 0,5 - 1,0 | Zayıf Yalıtkan | Geleneksel yapı malzemesi |
| Beton | 1,5 - 2,0 | İyi İletken | Betonarme yapılar |
| Metal (Demir, Çelik) | 50 - 80 | Çok İyi İletken | Yapı iskeleti, kolonlar |
Not: Isı iletim katsayısı (k) küçüldükçe malzeme daha iyi yalıtkan, büyüdükçe daha iyi iletkendir.
Performans Görevi
4. Ünite: Enerji
Isı ve Sıcaklık - Performans Görevi
Performans Görevi Hakkında
Isı, sıcaklık, öz ısı, ısı sığası, hâl değişimi, ısıl denge ve ısı aktarım yolları konularını kapsayan performans görevi dokümanlarını aşağıdan inceleyebilir ve indirebilirsiniz. PDF ve DOCX formatlarında sunulan dosyalar, ödev içeriğini ve değerlendirme kriterlerini içermektedir.
Performans Ödevi Konuları
📌 Konu 1: Isı Yalıtımı Araştırması
- Binalarda ısı yalıtımının önemi
- Kullanılan yalıtım malzemeleri ve özellikleri
- Isı yalıtımının ekonomiye katkısı
- Türkiye'deki yalıtım uygulamaları
- En az 3 sayfa rapor
📌 Konu 2: Günlük Hayatta Isı Aktarımı
- İletim, taşınım ve ışıma örnekleri
- Isı aktarımının günlük hayattaki uygulamaları
- Isı yalıtımının önemi
- Enerji tasarrufu ve çevre ilişkisi
- En az 3 sayfa rapor
Performans Görevi Dokümanı (PDF Önizleme)
PDF Dosyası
Performans görevi PDF formatındaDOCX Dosyası
Performans görevi Word formatındaDeğerlendirme Kriterleri
Araştırma
Doğru ve kapsamlı bilgi toplama
Düzen
Raporun düzenli ve okunabilir olması
Kaynakça
Güvenilir kaynak kullanımı
Teslim Süresi
Belirtilen tarihte teslim
Not: PDF dosyası yüklenene kadar önizleme alanı placeholder olarak görünecektir. Gerçek PDF dosyasını proje klasörüne ekleyiniz.
