9. Sınıf Fizik - 3. Ünite: Akışkanlar - 3.4. Kaldırma Kuvveti - Konuya Başlarken

Sayfalara Git

Ünite İçeriğine Dön

Konuya Başlarken

3. Ünite: Akışkanlar

Sayfa 169

3. AKIŞKANLAR

3.4. Kaldırma Kuvveti

Biyomimikri: Doğadan İlham Alan Tasarım

Doğadaki sistem, model veya canlılar örnek alınarak tasarımlar yapılmasına ve teknolojiler geliştirilmesine biyomimikri denir. Su altı araçlarının yapımında nautilus, yayın balığı, yunus gibi deniz canlılarının sudaki hareketlerinden ilham alınmıştır.

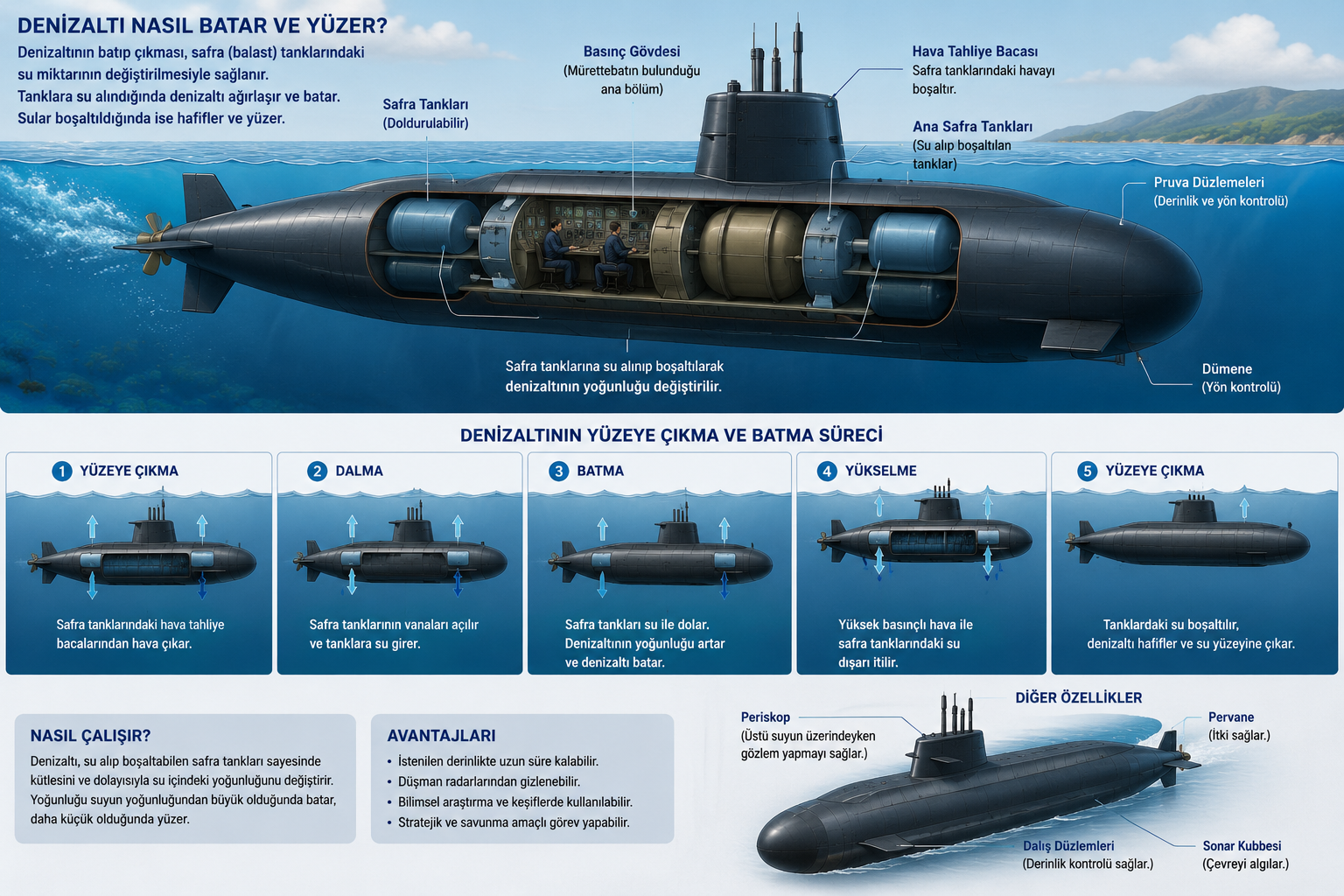

Nautilus ve Denizaltı Çalışma Prensibi

Batma: Safra tankları su ile dolar → yoğunluk artar → batar

Yüzme: Safra tanklarına hava pompalanır → yoğunluk azalır → yüzer

Soru: Deniz canlılarından ilham alınarak tasarlanmış başka hangi teknolojiler veya ürünler bulunmaktadır? Bu teknolojiler günlük hayatı nasıl etkilemiştir?

Yunus (Sonar)

Yunusların ses dalgalarıyla yön bulması → sonar teknolojisi

Balina (Yüzgeç)

Balina yüzgeçleri → rüzgar türbini ve gemi tasarımları

Köpekbalığı Derisi

Köpekbalığı derisindeki yapı → yüzücü mayoları ve gemi kaplamaları

Sonuç: Doğadaki canlılardan ilham alarak geliştirilen teknolojiler, günlük hayatımızı kolaylaştırmakta ve enerji verimliliğini artırmaktadır.

Kuşların kemiklerinin içinin boş olması, ağırlıklarının azalmasını ve bazı canlılardan daha az yoğunluğa sahip olmalarını sağlar. Böylece kuşlar kolayca yükselir. Kemik yapıları, kanatları altında hava basıncı da oluşturarak kuşların havalanmasına yardımcı olur.

Soru: Uçma yeteneğine sahip canlılardan ilham alınarak tasarlanmış hangi teknolojiler veya ürünler bulunmaktadır? Bu teknolojilerin günlük hayata etkileri neler olabilir?

Kuşlar (Uçak)

Kuş kanatları → uçak tasarımları, aerodinamik kanat yapıları

Yusufçuk (Helikopter)

Yusufçuk kanatları → helikopter pervaneleri

Arı (Drone)

Arı kanat hareketleri → drone teknolojisi

Günlük Hayata Etkileri:

Ulaşım: Uçak ve helikopterler ile hızlı seyahat
Teknoloji: Drone'lar ile kargo taşımacılığı, haritalama, tarım
Savunma: İnsansız hava araçları (İHA)
Enerji: Rüzgar türbinleri aerodinamik tasarımlar

Sonuç: Uçan canlılardan ilham alınarak geliştirilen teknolojiler, ulaşım, savunma, tarım ve enerji gibi birçok alanda devrim yaratmıştır.

Biyomimikri Örnekleri - Özet

Canlı	İlham Alınan Özellik	Geliştirilen Teknoloji	Kullanım Alanı
Nautilus	Odacıklı kabuk (su/gaz dengesi)	Denizaltı safra tankları	Su altı araçları
Yunus	Ses dalgaları ile yön bulma	Sonar sistemi	Navigasyon, balıkçılık
Kuş	Aerodinamik kanat yapısı	Uçak kanatları	Havacılık, ulaşım
Köpekbalığı	Deri yapısı (sürtünmeyi azaltır)	Yüzücü mayoları, gemi kaplamaları	Spor, denizcilik
Yusufçuk	Kanat hareketleri	Helikopter pervanesi	Havacılık

5. Etkinlik

3. Ünite: Akışkanlar

Sayfa 170-171

3. AKIŞKANLAR

3.4. Kaldırma Kuvveti

Kaldırma Kuvvetini Etkileyen Değişkenler

Amaç: Deney yoluyla kaldırma kuvvetinin bağlı olduğu değişkenleri analiz edebilme

Süre: 30 dk.

Araç Gereç: Tasarladığınız deneye göre belirleyiniz.

1. Arşimet ve Kral Hiero'nun Altın Tacı

Arşimet ve Sirakuza Kralı Hiero yakın arkadaşlarıymış. Ayrıca Arşimet, Kral Hiero'ya danışmanlık yapıyormuş. Günlerden bir gün Kral Hiero, kuyumcuya bir külçe altın vermiş ve kuyumcudan bu altının tamamını kullanarak bir taç yapmasını istemiş. Bir müddet sonra kuyumcu Kral'a muhteşem bir taç vermiş fakat Kral, kuyumcunun taca altından başka bir madde daha kattığından şüphelenmiş. Bu durumu çözüme kavuşturması için Arşimet'i görevlendirmiş.

Arşimet'in görevi; kuyumcu bir hile yaptı ise bu tacı eritmeden, kırmadan, taca zarar vermeden bu hileyi tespit etmekmiş. Arşimet, bu görev üzerine çok uzun zaman düşünmüş. Bir gün hamamda banyo yaparken küvetten taşan su ile kendi ağırlığı arasında ilişki olduğunu fark etmiş. O anda bir aydınlanma yaşayan Arşimet, "Buldum, buldum." anlamına gelen Yunanca "Eureka, eureka!" diye bağırmaya başlamış.

Arşimet Prensibi: Bir cismin sıvı içindeki ağırlık kaybı, cismin taşırdığı sıvının ağırlığına eşittir.

2-3. Problem ve Hipotez

Benzer Problem:

Bir kuyumcu, müşterisinin verdiği altın külçesinden bir yüzük yapıyor. Müşteri, yüzüğün tamamen altından yapılıp yapılmadığından şüpheleniyor. Yüzüğü eritmeden veya zarar vermeden saflığını nasıl test edebiliriz?

Hipotez:

Saf altın ile yüzüğün yoğunlukları karşılaştırılırsa, yüzükte başka madde varsa yoğunluk farkı ortaya çıkar. Yoğunluk = Kütle / Hacim formülü ile saflık testi yapılabilir.

4-6. Deney Tasarımı

Deney Aşaması	Açıklama
Amaç	Arşimet prensibini kullanarak yüzüğün saf altından yapılıp yapılmadığını belirlemek
Araç Gereç	Dijital terazi, dereceli silindir, su, yüzük, saf altın örneği, sicim
Uygulama Basamakları	Yüzüğün havadaki kütlesini ölçün. Dereceli silindire su koyun ve başlangıç hacmini okuyun. Yüzüğü suya daldırın ve hacim değişimini okuyun. Yoğunluğu hesaplayın (d = m/V). Saf altın yoğunluğu (19,3 g/cm³) ile karşılaştırın.
Veri Toplama	Kütle ve hacim ölçümlerini tabloya kaydedin, yoğunluğu hesaplayın.

8-9. Veriler ve Yorumlar

Veriler	Yorumlar
Yüzüğün havadaki kütlesi: 15,0 g	Yüzüğün gerçek kütlesi ölçüldü
Başlangıç su hacmi: 50 mL	Başlangıç hacmi kaydedildi
Yüzük daldırılınca hacim: 51,2 mL	Hacim değişimi = 1,2 mL (yüzüğün hacmi)
Yüzüğün yoğunluğu: 15,0 / 1,2 = 12,5 g/cm³	Saf altın yoğunluğu 19,3 g/cm³ → yüzük saf değil!

Sonuç: Yüzüğün yoğunluğu (12,5 g/cm³) saf altın yoğunluğundan (19,3 g/cm³) küçük olduğu için yüzükte başka maddeler vardır.

10. Kaldırma Kuvvetinin Bağlı Olduğu Değişkenler

Sıvı Yoğunluğu

Sıvı yoğunluğu arttıkça kaldırma kuvveti artar

Batan Hacim

Batan hacim arttıkça kaldırma kuvveti artar

Yer Çekimi İvmesi

Yer çekimi ivmesi arttıkça kaldırma kuvveti artar

Formül: F_kaldırma = V_batan · d_sıvı · g

Değerlendirme

3. Ünite: Akışkanlar

Sayfa 171

3. AKIŞKANLAR

3.4. Kaldırma Kuvveti

Deney Değerlendirme Soruları

Kaldırma kuvveti deneyi değerlendirmesi

Değerlendirme Soruları: Aşağıdaki soruları deney sürecinizi dikkate alarak cevaplayınız.

1. Yaptığınız deneyde ne gibi zorluklarla karşılaştınız?

Hacim Ölçüm Hassasiyeti: Dereceli silindirde hacim okumalarında paralaks hatası yaşandı.
İp Etkisi: Cismi suya daldırmak için kullanılan ipin hacmi ölçümleri etkiledi.
Su Yüzeyi: Su yüzeyindeki dalgalanmalar okumaları zorlaştırdı.
Zaman Yönetimi: Deney basamaklarını süre içinde tamamlamak zor oldu.

2. Deney sonuçlarınızı günlük hayatta gözlemleyebileceğiniz bir örnekle ilişkilendiriniz.

Yüzme: Havuzda yüzerken vücudumuzun suda kaldırma kuvveti ile yüzmesi.
Gemi: Yoğunluğu sudan küçük olduğu için gemi suda yüzer.
Taş: Yoğunluğu sudan büyük olduğu için taş batar.
Denizde Tuzlu Su: Tuzlu suda yüzmek daha kolaydır (yoğunluk fazla).

3. Deneyden elde ettiğiniz sonuçlar ile hipotezinizi karşılaştırdığınızda hipotezinizin doğruluğu konusunda neler söyleyebilirsiniz?

Hipotez: Kaldırma kuvveti, cismin batan hacmi ve sıvı yoğunluğu ile doğru orantılıdır.
Sonuç: Hipotez doğrulanmıştır.
Batan hacim arttıkça kaldırma kuvveti arttı.
Tuzlu suda (yoğunluk fazla) kaldırma kuvveti arttı.

4. Yaptığınız deneyin sonuçları, kaldırma kuvvetinin bağlı olduğu değişkenler hakkındaki bilginize nasıl katkıda bulundu?

Sıvı Yoğunluğu: Yoğunluğun artmasının kaldırma kuvvetini artırdığını deneyle gördüm.
Batan Hacim: Cismin daha fazla batan kısmının daha büyük kaldırma kuvveti oluşturduğunu gözlemledim.
Arşimet Prensibi: Taşan suyun ağırlığının kaldırma kuvvetine eşit olduğunu deneyle doğruladım.

5. Deneyi yeniden tasarlasaydınız neleri değiştirirdiniz?

Daha hassas ölçüm aletleri: Dijital terazi ve hassas dereceli silindir kullanılırdı.
Farklı sıvılar: Su, tuzlu su, yağ gibi farklı yoğunlukta sıvılar denenirdi.
Farklı cisimler: Aynı hacimde farklı kütledeki cisimler kullanılırdı.
Daha fazla veri: Birden fazla ölçüm yapılarak ortalama alınırdı.
Hata analizi: Ölçüm hatalarını azaltmak için kontrol deneyleri yapılırdı.

Değerlendirme Özeti:

Deney Sonucu: Hipotez doğrulanmıştır.
Temel Çıkarım: Kaldırma kuvveti = V_batan · d_sıvı · g
Ön Bilgi Gelişimi: Yoğunluk ve batan hacmin kaldırma kuvvetine etkisi deneyle gözlemlendi.
Geliştirme Önerisi: Daha hassas aletler ve farklı değişkenler ile deney zenginleştirilebilir.

Not: Bu değerlendirme soruları, deney sürecinizi gözden geçirmenize ve kaldırma kuvveti konusundaki anlayışınızı derinleştirmenize yardımcı olacaktır.

Değerlendirme Soruları - Özet

#	Soru	Cevap Özeti
1	Karşılaşılan zorluklar	Paralaks hatası, ip etkisi, su yüzeyi dalgalanması
2	Günlük hayat örneği	Yüzme, gemi, taş, tuzlu suda yüzme
3	Hipotez doğruluğu	Hipotez doğrulanmıştır
4	Bilgiye katkı	Yoğunluk ve batan hacmin etkisi deneyle görüldü
5	Deneyi geliştirme önerileri	Daha hassas aletler, farklı sıvılar, daha fazla veri

9. Alıştırma

3. Ünite: Akışkanlar

Sayfa 174

3. AKIŞKANLAR

3.4. Kaldırma Kuvveti

Plastik Top Deneyi

Bir plastik top, su dolu kap içinde Şekil I'deki gibi dengededir. Plastik topa Şekil II'deki gibi bir kısmı suya batacak şekilde kuvvet uygulanmıştır. Daha sonra top serbest bırakılmış, topun havaya doğru bir miktar yükselip suya düştüğü ve Şekil I'deki gibi yüzmeye devam ettiği görülmüştür.

Plastik topa Şekil III'teki gibi tamamı suya batacak şekilde kuvvet uygulanmıştır. Daha sonra top serbest bırakılmış ve topun havaya doğru bir öncekine göre daha fazla yükselip suya düştüğü ve Şekil I'deki gibi yüzmeye devam ettiği görülmüştür.

Şekil IV'te verilen su dolu kap içine bir miktar tuz atılıp karıştırılmış ve topun sıvı içinde batan hacminin Şekil I'de yüzdüğü duruma göre azaldığı ve topun su yüzeyine daha yakın bir noktada yüzdüğü gözlemlenmiştir.

Şekil I

Şekil II

Şekil III

Şekil IV

Havada Yükselme Miktarları

Farklı batma miktarlarının etkisi

Soru: Topun havada yükselme miktarlarının farklı olmasının sebebi nedir? Açıklayınız.

Kaldırma kuvveti cismin batan hacmine bağlıdır (F_k = V_batan · d_sıvı · g).
Şekil II'de top kısmen batmış, Şekil III'te tamamen batmıştır.
Tamamen batan topun batan hacmi daha büyüktür.
Batan hacim büyüdükçe kaldırma kuvveti artar.
Bu nedenle Şekil III'teki top, serbest bırakıldığında daha yükseğe fırlar.

Cevap: Tamamen batan topun batan hacmi daha büyük olduğu için kaldırma kuvveti daha büyüktür ve top daha yükseğe fırlar.

Ekvator ve Kutup Bölgeleri

Yer çekimi ivmesinin etkisi

Soru: Yukarıdaki deney Ekvator ve kutup bölgelerinde ayrı ayrı yapılsaydı kaldırma kuvvetinin bağlı olduğu değişkenler açısından ne gibi değişiklikler gözlenebilirdi? Açıklayınız.

Kutup Bölgesi

Yer çekimi ivmesi (g) daha büyüktür.
Kaldırma kuvveti F_k = V·d·g ile doğru orantılıdır.
g büyük → kaldırma kuvveti büyük → top daha yükseğe fırlar.

Ekvator Bölgesi

Yer çekimi ivmesi (g) daha küçüktür.
Kaldırma kuvveti F_k = V·d·g ile doğru orantılıdır.
g küçük → kaldırma kuvveti küçük → top daha az yükselir.

Cevap: Kutuplarda g daha büyük olduğu için top daha yükseğe fırlar, Ekvator'da g daha küçük olduğu için daha az yükselir.

Tuzlu Su ve Batan Hacim

Yoğunluğun batan hacme etkisi

Soru: Şekil IV'teki topun Şekil I'deki duruma göre tuzlu su içindeki hacmi daha az olacak şekilde yüzmesinin sebebini kaldırma kuvvetinin bağlı olduğu değişkenler bakımından açıklayınız.

Kaldırma kuvveti formülü: F_k = V_batan · d_sıvı · g
Tuzlu suyun yoğunluğu (d_tuzlu) > suyun yoğunluğu (d_su)
Yoğunluk arttığı için topu yüzeyde tutmak için daha az batan hacim yeterlidir.
Topun ağırlığı sabit olduğu için F_k = G (denge).
d büyüdüğü için V_batan azalabilir.
Bu nedenle top tuzlu suda daha az batar ve yüzeye daha yakın yüzer.

Cevap: Tuzlu suyun yoğunluğu daha büyük olduğu için aynı kaldırma kuvvetini sağlamak için daha az batan hacim yeterlidir. Bu nedenle top daha az batar.

9. Alıştırma - Özet

#	Soru	Cevap Özeti
a	Havada yükselme miktarları	Tamamen batan topun batan hacmi büyük → kaldırma kuvveti büyük → daha yükseğe fırlar
b	Ekvator ve Kutup	Kutup: g büyük → kaldırma kuvveti büyük \| Ekvator: g küçük → kaldırma kuvveti küçük
c	Tuzlu su ve batan hacim	Tuzlu su yoğunluğu büyük → aynı kaldırma kuvveti için daha az batan hacim gerekir

6. Etkinlik

3. Ünite: Akışkanlar

Sayfa 176-179

3. AKIŞKANLAR

Kaldırma Kuvveti

Kaldırma Kuvveti ile Basıncı Oluşturan Kuvvet Arasındaki İlişki

Amaç: Kaldırma kuvveti ve basıncı oluşturan kuvvet arasındaki ilişkiye yönelik değerlendirme yapabilme

Süre: 30 dk.

1. Hipotezler

Kaldırma kuvvetinin büyüklüğü ile yeri değişen sıvının ağırlığı arasındaki ilişkiye dair hipotezler kurunuz.

1. Hipotez: Cismin batan hacmi arttıkça yeri değişen sıvının hacmi artar ve kaldırma kuvveti artar.
2. Hipotez: Sıvının yoğunluğu arttıkça aynı hacimdeki sıvının ağırlığı artar ve kaldırma kuvveti artar.

2. Veri Analizi Soruları

a) Cismin ağırlığı ile cismin sıvıya batma miktarı arasındaki ilişkiyi açıklayınız.

Cismin ağırlığı arttıkça daha fazla batar.
Ağır cisimler, sıvıda daha derine batar.
Batan hacim, cismin ağırlığı ile doğru orantılıdır.

b) Sıvının yoğunluğu ile cismin batan hacmi arasındaki ilişkiyi açıklayınız.

Sıvının yoğunluğu arttıkça cisim daha az batar.
Yoğunluğu büyük sıvılar daha fazla kaldırma kuvveti uygular.
Batan hacim, sıvı yoğunluğu ile ters orantılıdır.

c) Yer çekimi ivmesinin, cismin batan hacmi ve sıvıların cisme uyguladığı kaldırma kuvvetinin büyüklüğü üzerindeki etkisini açıklayınız.

Yer çekimi ivmesi (g) kaldırma kuvvetini etkilemez.
Kaldırma kuvveti formülünde g yer alsa da, cisim ve sıvı aynı g'ye maruz kaldığı için g'ler sadeleşir.
Batan hacim, g'ye bağlı değildir.

3. Kaldırma Kuvvetinin Matematiksel Modeli

Kaldırma Kuvveti = Batan Hacim × Sıvı Yoğunluğu × Yer Çekimi İvmesi

F_k = V_b · d_s · g

F_k: Kaldırma kuvveti (N) | V_b: Batan hacim (m³) | d_s: Sıvı yoğunluğu (kg/m³) | g: Yer çekimi ivmesi (m/s²)

Arşimet İlkesi: Sıvı içindeki bir cisme etki eden kaldırma kuvveti, cismin batan hacmi kadar sıvının ağırlığına eşittir.

5. Modellerin Karşılaştırılması

Sıvı Basıncının Matematiksel Modeli	Kaldırma Kuvvetinin Matematiksel Modeli
P = h · d · g	F_k = V_b · d · g
Derinliğe (h) bağlıdır	Batan hacme (V_b) bağlıdır
Sıvının her noktasında farklıdır	Cismin tamamına etki eder
Kabın şekline bağlı değildir	Cismin şekline bağlı değildir

Önermeler:

Sıvı basıncı, derinlikle doğru orantılıdır; kaldırma kuvveti ise batan hacimle doğru orantılıdır.
Her iki büyüklük de sıvı yoğunluğu (d) ve yer çekimi ivmesine (g) bağlıdır.
Sıvı basıncı, sıvının her noktasında farklıdır; kaldırma kuvveti ise cismin tamamına etki eden bileşke kuvvettir.
Kaldırma kuvveti, sıvı basıncının cisim üzerinde oluşturduğu kuvvetlerin bileşkesidir.

6. Türkiye ve Teknolojik Gelişmeler

Türkiye; millî çıkarları, ekonomik kalkınması, tasarruf ve yatırım stratejileri doğrultusunda savunma sanayisi alanında önemli yatırımlar yapmıştır. Bağımsızlığını korumak amacıyla özgün ve ileri teknolojilerde millî kaynakları kullanmış, tam bağımsız savunma sanayisi hedefine yönelik adımlar atmıştır. Bu yatırımlar sonucunda TCG ANADOLU (L-400) gemisi tamamlanmış, ADA sınıfı korvetler ile İ (İstif) sınıfı fırkateynler (MİLGEM) Deniz Kuvvetlerine teslim edilmiştir.

Soru: Türk Silahlı Kuvvetlerinin, güvenlik birimlerinin ve kamu kurumlarının özgün tasarım ve ileri teknoloji yetenekleriyle donatılmasının sebepleri neler olabilir? Bu konuda çıkarımlarda bulununuz.

Millî Güvenlik: Dışa bağımlılığı azaltarak savunma gücünü artırmak.
Ekonomik Kalkınma: Yerli üretimle istihdam ve teknoloji gelişimi sağlamak.
Teknolojik Bağımsızlık: Kritik teknolojilerde dışa bağımlı olmamak.
Stratejik Özerklik: Ulusal çıkarları koruyacak özgün sistemler geliştirmek.

7. Çöp Adaları

Teknoloji ve sanayileşme aşırı tüketimle birleşince çevre kirliliği ve kaynak tüketimi artmış, ekolojik denge bozulmalar başlamıştır. Denizlerde çöp adaları oluşturan plastik atıklar, bu durumun dikkat çekici örneklerinden biridir. Her yıl yaklaşık bir trilyon plastik poşet çöpe atılmakta; bu atıklar, okyanuslarda rüzgâr ve akıntılarla birleşip dev çöp adaları oluşturmaktadır.

a) Okyanuslarda ve denizlerde yüzen plastik atıkların oluşturduğu çöp adaları için sürdürülebilir olan ve olmayan süreçler nelerdir?

Sürdürülebilir Süreçler:

Plastik atıkların geri dönüşümü
Tek kullanımlık plastiklerin azaltılması
Biyobozunur malzemelerin kullanımı
Atık toplama ve temizlik kampanyaları

Sürdürülebilir Olmayan Süreçler:

Plastik atıkların denize dökülmesi
Tek kullanımlık plastiklerin aşırı tüketimi
Atıkların geri dönüşümsüz bertarafı
Plastik üretiminde fosil yakıt kullanımı

b) Topluma olumlu katkıda bulunmak için kaldırma kuvvetinden yararlanarak beyin fırtınası yöntemi ile atık sorununa çözümler üretiniz.

Atık Toplama Platformları: Yüzen atıkları toplayan, kaldırma kuvveti ile çalışan yüzen bariyerler geliştirilebilir.
Okyanus Temizleme Sistemleri: Akıntıları kullanarak atıkları toplayan yüzen tuzaklar tasarlanabilir.
Geri Dönüşüm Tekneleri: Denizdeki atıkları toplayıp geri dönüştüren özel tekneler üretilebilir.
Plastik Toplama Ağları: Kaldırma kuvveti ile yüzeyde kalan atıkları toplayan ağ sistemleri kullanılabilir.

8. Değerlendirme

Elde ettiğiniz verilerden hareketle kaldırma kuvveti ve sıvılardaki basınca neden olan kuvvet arasındaki ilişkiye yönelik değerlendirmeler yapınız.

Kaldırma kuvveti, sıvı basıncının cisim üzerinde oluşturduğu kuvvetlerin bileşkesidir.
Sıvı basıncı derinlikle artarken, kaldırma kuvveti batan hacimle doğru orantılıdır.
Her iki büyüklük de sıvı yoğunluğuna ve yer çekimi ivmesine bağlıdır.
Kaldırma kuvveti Arşimet İlkesi ile açıklanır: F_k = V_b · d_s · g

10. Alıştırma

3. Ünite: Akışkanlar

Sayfa 182

3. AKIŞKANLAR

Kaldırma Kuvveti

Denizaltı Türleri

Denizaltılar, su altında çalışmak üzere tasarlanmış, farklı kapasite ve amaçlara sahip araçlardır. Turistik denizaltılar sığ su gezileri, araştırma amaçlı denizaltılar ise derin deniz görevleri için tasarlanır. Her iki denizaltı türü de farklı gereksinimleri nedeniyle kaldırma kuvvetini kullanır ve sıvı basıncının oluşturacağı olumsuzluklara karşı çeşitli donanımlara sahiptir.

Bir turistik denizaltı genellikle 30 metre derinliğe kadar dalarken bir araştırma denizaltısı 3.000 metre derinliğe kadar inebilmektedir. Her iki denizaltı da suyun derinliğine bağlı olarak artan sıvı basıncının etkisinde kalır.

Araştırma Amaçlı Denizaltı

Kalın gövde, az pencere, dayanıklı malzeme

Turistik Amaçlı Denizaltı

İnce gövde, çok pencere, geniş cam alan

Denizaltı Tasarım Özellikleri

Turistik ve araştırma denizaltıları karşılaştırması

Soru: Metin ve görsellerden yararlanarak hem turistik bir denizaltının hem de bir araştırma denizaltısının temel tasarım özellikleri ile ilgili çıkarımlarda bulununuz.

Araştırma Amaçlı Denizaltı

Kalın gövde: Yüksek basınca dayanıklı
Az pencere: Dayanıklılığı artırmak için
Özel malzeme: Titanyum veya çelik alaşımları
Hidrodinamik şekil: Su direncini azaltır
Gelişmiş balast sistemleri: Derinlik kontrolü

Turistik Amaçlı Denizaltı

İnce gövde: Düşük basınç, daha hafif
Çok pencere: Manzara için geniş cam
Hafif malzeme: Akrilik cam, alüminyum
Konfor odaklı: Yolcu rahatlığı ön planda
Sığ su: 30 m derinlik ile sınırlı

Çıkarım: Araştırma denizaltıları dayanıklılık, turistik denizaltılar konfor ve görsellik odaklı tasarlanır.

Araştırma Denizaltısı Tasarım Öncelikleri

Derinlik-basınç ilişkisi

Soru: Basıncı oluşturan kuvvet ile derinlik arasındaki ilişkiden yararlanarak araştırma denizaltılarının tasarımında hangi özelliklere daha fazla önem verilmesi gerektiğini nedenleri ile açıklayınız.

Derinlik arttıkça sıvı basıncı artar (P = h·d·g).
3.000 m derinlikte basınç yaklaşık 300 atmosfer civarındadır.
Araştırma denizaltılarında kalın ve dayanıklı gövde kullanılmalıdır.
Malzeme olarak titanyum veya özel çelik alaşımları tercih edilmelidir.
Pencere sayısı azaltılmalı ve camlar kalın olmalıdır.
Basınç farklarına karşı dengeleme sistemleri bulunmalıdır.

Kaldırma Kuvveti Kontrolü

Benzerlikler

Soru: Her iki tür denizaltının, kaldırma kuvvetini kontrol etme yöntemleri arasındaki benzerlikler nelerdir? Açıklayınız.

Her iki denizaltı da balast tankları kullanır.
Su alarak batar, suyu boşaltarak yüzer.
Kaldırma kuvveti Arşimet ilkesine göre çalışır.
F_k = V_b · d · g formülü her ikisi için de geçerlidir.
Batma ve yüzme kontrolü için pompa sistemleri kullanılır.

Sonuç: Her iki denizaltı türü de balast tankları ile kaldırma kuvvetini kontrol eder. Fark, tankların kapasitesi ve pompa gücündedir.

Malzeme Farkları

Basınç ve kaldırma kuvveti açısından değerlendirme

Soru: Araştırma denizaltılarının yapımında kullanılan malzemelerin turistik denizaltılarda kullanılan malzemelerden farklı olmasının nedenlerini basıncı oluşturan kuvvet ve kaldırma kuvveti açısından değerlendirerek açıklayınız.

Araştırma Denizaltısı

Malzeme Sebebi:

Yüksek basınç: 3.000 m'de 300 atm
Titanyum / çelik alaşım: Dayanıklı ve hafif
Kalın gövde: Basınca karşı direnç
Kaldırma kuvveti: Ağır malzeme nedeniyle daha büyük balast tankları

Turistik Denizaltı

Malzeme Sebebi:

Düşük basınç: 30 m'de 3 atm
Akrilik cam: Hafif ve şeffaf
İnce gövde: Yeterli dayanıklılık
Kaldırma kuvveti: Hafif malzeme, küçük balast tankları

Sonuç: Araştırma denizaltıları yüksek basınca dayanmak için ağır ve dayanıklı malzemeler kullanırken, turistik denizaltılar düşük basınç nedeniyle hafif ve şeffaf malzemeler kullanır.

Denizaltı Karşılaştırması - Özet

Özellik	Araştırma Denizaltısı	Turistik Denizaltı
Derinlik	3.000 m	30 m
Basınç	300 atm	3 atm
Gövde	Kalın, dayanıklı	İnce, hafif
Malzeme	Titanyum, çelik alaşım	Akrilik cam, alüminyum
Pencere	Az, küçük	Çok, geniş
Kullanım Amacı	Araştırma, keşif	Turizm, gözlem

4. Çalışma Yaprağı

3. Ünite: Akışkanlar

Sayfa 184

3. AKIŞKANLAR

Sıvı Basıncı ve Kaldırma Kuvveti

Balon ve Sıvı Basıncı

Derinlik arttıkça basınç artar

a) 1, 2 ve 3 numaralı konumlarda balonun şeklinde nasıl bir değişim gözlemlenir? Gerekçeleriyle açıklayınız.

1. konum (h₁): Balon en büyük hacimdedir. Basınç en azdır.
2. konum (h₂): Balon orta büyüklüktedir. Basınç artmıştır.
3. konum (h₃): Balon en küçük hacimdedir. Basınç en fazladır.
Gerekçe: P = h·d·g → derinlik arttıkça basınç artar, balonun içindeki hava sıkışır.

b) Kabın içinde derinlere indirilen bir balonda meydana gelen şekil değişikliği, denizlerin daha derin noktalarına dalabilen denizaltılarda neden gözlenmemektedir?

Denizaltılar sert ve dayanıklı malzemeden yapılmıştır.
Gövdeleri basınca dayanıklı olarak tasarlanmıştır.
Balon ise esnek bir malzemedir, basınçla şekil değiştirir.
Denizaltıların içinde basınç dengeleme sistemleri bulunur.

c) Sıvılarda basınca etki eden etmenler nelerdir?

Derinlik (h): Derinlik arttıkça basınç artar.
Sıvı yoğunluğu (d): Yoğunluk arttıkça basınç artar.
Yer çekimi ivmesi (g): Sabit kabul edilir.
Formül: P = h · d · g

Profesyonel Dalgıçlar

Dalış ekipmanları ve sıvı basıncı

Profesyonel dalgıçlar; dalış esnasında özel dalgıç elbisesi, dalış tüpü ve ağırlık takımı kullanır. Dalış anında derinlere inildikçe regülatörden dışarı yayılan hava kabarcıkları, yukarı doğru çıkarken büyür ve yüzeye ulaşır.

a) Profesyonel dalgıçların dalış esnasında özel dalgıç elbisesi, dalış tüpü ve ağırlık takımı kullanmalarının sebeplerini sıvı basıncı ve kaldırma kuvvetiyle ilişkilendirerek gerekçeleriyle açıklayınız.

Dalgıç Elbisesi

Vücudu basınçtan korur, su geçirmez.

Dalış Tüpü

Nefes almak için basınçlı hava sağlar.

Ağırlık Takımı

Kaldırma kuvvetini dengelemek için.

Dalgıç elbisesi: Vücudu sıvı basıncından korur ve ısı kaybını önler.
Dalış tüpü: Derinde basınçlı hava sağlayarak nefes almayı mümkün kılar.
Ağırlık takımı: Dalgıcın kaldırma kuvvetini dengeleyerek kontrollü dalış sağlar.

b) Dalış tüpünden çıkan hava kabarcıklarının su yüzeyine yaklaştıkça büyümesinin sebebi ne olabilir?

Derinlik azaldıkça sıvı basıncı azalır.
Hava kabarcığının içindeki basınç, dış basınçtan büyük olur.
Kabarcık, basınç farkı nedeniyle genişler.
Bu durum Boyle Yasası ile açıklanır (basınç azaldıkça hacim artar).

c) Dalgıçlar, derinlere indikçe vücutlarında bir basınç hissetmedikleri hâlde kulaklarında sıkışma ve acı hisseder. Bu durumun sebebi nedir? Bu sıkışmayı engellemek için dalgıçların dalış esnasında nasıl bir uygulama yapmaları gerektiğini araştırınız.

Sebep: Kulak içi basıncı ile dış basınç arasındaki fark.
Östaki borusu, kulak içi basıncı dengeleyemez.
Çözüm: Dalgıçlar Valsalva manevrası yapmalıdır (burun sıkıştırılarak hava üflenir).
Bu manevra ile kulak içi basınç dengelenir.
İnsan sağlığı: Basınç dengesizliği kulak zarına zarar verebilir.

Sıvı Basıncı ve Dalış - Özet

Kavram	Açıklama	Örnek
Sıvı Basıncı	Derinlik arttıkça artar (P = h·d·g)	Balon küçülür, kulak sıkışır
Kaldırma Kuvveti	F_k = V_b·d·g	Ağırlık takımı ile denge
Boyle Yasası	Basınç azalınca hacim artar	Hava kabarcığı büyür
Kulak Sıkışması	İç ve dış basınç farkı	Valsalva manevrası ile denge
