3. Ünite: Akışkanlar
3.5. Bernoulli İlkesi
Rüzgâr Tünelleri
Rüzgâr tünellerinde hava araçlarının gerçek koşullar altında nasıl bir aerodinamik etkileşime gireceği test edilir. Rüzgâr tünelleri; uçak, helikopter gibi hava araçlarının aerodinamik özelliklerini test etmek için oldukça önemlidir. Bu testler sayesinde hava akımının araç üzerindeki etkisi detaylı bir şekilde incelenir. Araçların üzerine etki eden kaldırma kuvveti, hava direnci gibi kuvvetler gözlemlenerek ölçülür. Bu ölçümler; mühendislerin daha güvenli, daha verimli ve performansı yüksek hava araçları tasarlamalarına yardımcı olur.
Rüzgâr Tüneli
Soru: Rüzgâr tünelleri havacılık dışında nerelerde kullanılabilir?
Kullanım Alanları:
- Otomotiv: Araba gövde tasarımlarında hava direncini azaltmak için
- Spor: Bisiklet, motosiklet ve yarış kasklarının aerodinamik testleri
- İnşaat: Yüksek binaların rüzgar yüklerine dayanıklılık testleri
- Enerji: Rüzgâr türbini kanatlarının verimlilik testleri
- Askeri: Füzelerin ve mermilerin aerodinamik testleri
Soru: Türk Havacılık ve Uzay Sanayii bünyesinde yerli ve millî imkânlarla geliştirilen hava araçlarını test etmek için rüzgâr tünelleri inşa edilmesinin ve bu iş için önemli bütçeler ayrılmasının sebebi nedir? Bu rüzgâr tünellerinin yapılması Türk havacılık ve uzay sanayiinin gelişimine ne gibi katkılar sağlayabilir?
Değerlendirme:
Rüzgâr Tüneli İnşa Sebepleri
- Dışa Bağımlılığı Azaltma: Testler yurt dışında yapılmaz.
- Güvenlik: Gerçek uçuş öncesi test imkânı.
- Verimlilik: Tasarım hataları erken tespit edilir.
- Maliyet: Yurt dışı test ücretlerinden tasarruf.
Sanayi Gelişimine Katkıları
- Teknoloji Gelişimi: Yerli mühendislik yeteneği artar.
- İstihdam: Nitelikli iş gücü oluşur.
- Rekabet Gücü: Dünya pazarında rekabet edebilirlik.
- Millî Savunma: Özgün savunma sistemleri geliştirilir.
Bernoulli İlkesi - Temel Bilgiler
Bernoulli İlkesi Nedir?
- Akışkan hızı arttıkça basınç azalır.
- Akışkan hızı azaldıkça basınç artar.
- Uçak kanatları bu ilkeye göre kaldırma oluşturur.
Bernoulli Denklemi
P + ½·ρ·v² + ρ·g·h = sabit
P: Basınç | ρ: Yoğunluk | v: Hız | g: Yerçekimi | h: Yükseklik
Not: Bernoulli ilkesi, uçakların havada kalmasını sağlayan temel fizik prensibidir.
7. Etkinlik
3. Ünite: Akışkanlar
Bernoulli İlkesi
Bernoulli İlkesi
Amaç: Akışkanın sürati ile basıncı arasındaki ilişkiyi günlük hayat örnekleri üzerinden genelleyebilme
Süre: 30 dk.
Araç Gereç: Genel ağ bağlantısı olan cihaz, saç kurutma makinesi, pinpon topu
1. Hortum Tahmini
Tahmin:
Hortumun ucu sıkıldığında kesit alanı azalır. Akışkanın süreklilik ilkesine göre hız artar ve basınç azalır. Su daha uzağa gider.
4-5. Simülasyon ve Sorular
| Kesit Alanı | A | A/2 | A/4 |
|---|---|---|---|
| Akışkanın sürati | v (düşük) | 2v (orta) | 4v (yüksek) |
| h (deliklerden çıkan suyun yüksekliği) | h (az) | 2h (orta) | 4h (çok) |
a) Hortumun ucu sıkıldığında suyun uzağa gitmesinin sebebi nedir?
Kesit alanı azalır, hız artar, basınç azalır.
b) Hortumun ucu biraz daha sıkılırsa suyun akış süratindeki değişim ne olur?
Kesit alanı daha da azalır, hız daha da artar.
c) Hortumun deliklerinden çıkan suyun farklı yüksekliklerde olma sebebi nedir?
Hız arttıkça basınç azalır, su daha yükseğe fışkırır.
7. Saç Kurutma Makinesi ve Pinpon Topu
Tahmin:
- Saç kurutma makinesinden üflenen hava, topun etrafında hızlı hava akımı oluşturur.
- Hızlı hava akımı bölgesinde basınç azalır.
- Topun alt kısmındaki basınç üst kısmından büyük olduğu için top havada kalır.
- Bu durum Bernoulli İlkesi ile açıklanır.
10. Kesit Alanı - Sürat - Basınç İlişkisi
| Akışkanın Sürati | Akışkanın Boru Çeperlerine Yaptığı Basınç | |
|---|---|---|
| Akışkanın geçtiği borunun kesit alanı artarsa | Azalır | Artar |
| Akışkanın geçtiği borunun kesit alanı azalırsa | Artar | Azalır |
12. Bernoulli Uygulamaları
| Havaya Kaldırma | Havalanmasını Engelleme | Yön Değiştirme | |
|---|---|---|---|
| Fırtınalı havalarda çatıların uçması | ✓ | — | — |
| Sprey püskürtücüler | — | — | ✓ |
| Hızla hareket eden araçların yakınındaki nesneleri çekmesi | — | — | ✓ |
| Yelkenli teknelerde kullanılan yelken | — | — | ✓ |
13. Boşluk Doldurma
► Fırtınalı Havalarda Çatıların Uçması:
Evin çatısı üzerinden esen rüzgâr, çatı üzerindeki havanın süratini artırır. Bu durum, çatıya etki eden hava basıncını azaltır. Açık havanın çatı yüzeyinde oluşturduğu dış basınç evin içindeki hava basıncından küçük olduğu için çatı uçabilir.
► Sprey Püskürtücüler:
Sprey püskürtücünün pompasına basıldığında içine doğru hava akışı sağlanır. İç tarafta ilerleyen havanın dar alandan geçerken basıncı azalır. Püskürtücünün içinde bulunan sprey yukarı doğru hareket ederek çıkışa doğru gider ve sprey dışarıya dağılır.
► Hızla Hareket Eden Araçların Yakınındaki Nesneleri Çekmesi:
Yüksek süratle birbirine doğru hareket eden iki uzun araç yan yana geldiğinde araçların arasında kalan hava molekülleri sıkışır ve bu moleküllerin sürati artar. Bu durum, araçların arasındaki hava basıncının azalmasına neden olur. Açık hava basıncı, araçların arasında kalan havanın basıncından büyük olduğu için araçlar birbirine doğru çekilir.
► Yelkenli Teknelerde Kullanılan Yelken:
Rüzgârın sürati arttıkça yelkene uygulanan hava basıncı azalır. Yelkenin diğer tarafındaki hava basıncı daha büyük olduğundan yelkenlinin ilerlemesine yardımcı olur.
► Yarış Arabalarının Arka Kanatları:
Yüksek süratle hareket eden kara araçlarının yol tutuş kabiliyetini artırmak için ters çevrilmiş uçak kanadına benzeyen rüzgârlıklar kullanılır. Bu rüzgârlıklar hava moleküllerinin süratini artırır ve bu sayede alt taraftan arabaya etki eden hava basıncı artar. Rüzgârlıkların üst kısmına etki eden açık hava basıncı daha büyük olduğu için araba süratle giderken havalanmaz.
14. Uçakların Havalanması
Uçakların havalanmasında yalnızca Bernoulli İlkesi etkili değildir:
- Newton'un 3. Yasası: Kanatlar havayı aşağı iter, hava kanadı yukarı iter.
- Kanat Açısı (Hücum Açısı): Kanadın havaya göre açısı kaldırma kuvvetini etkiler.
- Motor Gücü: Uçağın hızını ve dolayısıyla kaldırmayı etkiler.
- Hava Yoğunluğu: Daha yoğun hava daha fazla kaldırma sağlar.
15. Bernoulli İlkesi
Bernoulli İlkesi
Akışkanın hızı arttıkça basınç azalır, hızı azaldıkça basınç artar.
P + ½·ρ·v² + ρ·g·h = sabit
Değerlendirme
3. Ünite: Akışkanlar
Bernoulli İlkesi
Kâğıt Deneyinin Açıklaması
Bernoulli İlkesi ile ilişkilendirmeSoru: Arasına üflendiğinde kâğıtların birbirine yaklaşmasını akışkanların sürati ile basıncı arasındaki ilişkiye dayanarak açıklayınız.
- Kâğıtların arasına üflendiğinde hava hızı artar.
- Bernoulli İlkesi'ne göre hız arttıkça basınç azalır.
- Kâğıtların arasındaki basınç azalırken, dış taraftaki açık hava basıncı daha büyük olur.
- Dış taraftaki yüksek basınç, kâğıtları içeri doğru iter.
- Bu nedenle kâğıtlar birbirine yaklaşır.
Günlük Hayat Örnekleri
Bernoulli İlkesi'ne üç örnekSoru: Günlük hayattan akışkanın sürati ile basıncı arasındaki ilişkiyi anlatan üç örnek veriniz.
Hareket eden arabanın camı aralandığında
İçeride bir hava akımı oluşur. Dışarıdaki hava hızlı hareket ettiğinden basınç azalır, içerideki yüksek basınç havanın içeri girmesine neden olur.
Tren veya metro geçerken
Hızlı hareket eden trenin yanında hava hızı artar, basınç azalır. Peronda bekleyen kişiler trene doğru çekilme hissi yaşar.
Uçak kanatları
Kanat üst yüzeyi daha kavisli olduğu için hava hızı artar, basınç azalır. Alt yüzeyde basınç daha büyük olduğu için uçak havada kalır.
Diğer Örnekler:
- Fırtınalı havada çatıların uçması: Çatı üzerindeki hava hızlanır, basınç azalır, iç basınç çatıyı yukarı iter.
- Sprey püskürtücüler: Dar alandan geçen hava hızlanır, basınç azalır, sıvı yukarı çekilir.
- Yelkenli tekneler: Yelken üzerindeki hava hızı artar, basınç azalır, tekne ilerler.
Bernoulli İlkesi - Günlük Hayat Örnekleri
| # | Örnek | Bernoulli İlkesi ile Açıklama |
|---|---|---|
| 1 | Hareket eden arabanın camı aralandığında | Dışarıdaki hava hızlı, basınç düşük; içeri hava girer |
| 2 | Tren/metro geçerken peronda | Hız artar, basınç azalır, kişiler trene doğru çekilir |
| 3 | Uçak kanatları | Üst yüzeyde hız artar, basınç azalır; kaldırma oluşur |
| 4 | Fırtınalı havada çatıların uçması | Çatı üzerinde hız artar, basınç azalır; iç basınç çatıyı iter |
| 5 | Sprey püskürtücü | Dar alanda hız artar, basınç azalır; sıvı yükselir |
11. Alıştırma
3. Ünite: Akışkanlar
Bernoulli İlkesi
Bernoulli İlkesi - Günlük Hayat
Fizik öğretmeni Ayşenur Hanım, Bernoulli İlkesi'nin günlük hayatta nasıl kullanıldığı ile ilgili öğrencilerinden araştırma yapmalarını istiyor.
Zeynep, evdeki su tesisatını ve arabaların yakıt sistemini incelemeye karar veriyor.
Zeynep, evdeki su tesisatının farklı çaplardaki borulardan oluştuğunu fark ediyor. Eve giren ana şebeke borusunun kalın, çeşmeye giden boruların ise daha ince olduğunu gözlemliyor.
Mutfak musluğunu açtığında suyun ince borulardan geçerken süratinin arttığını tespit ediyor.
Benzer şekilde arabalardaki yakıt sistemlerinde de farklı çaplarda borular kullanıldığını ve bu borulardan geçerken yakıtın akış süratinin arttığını öğreniyor.
Su Tesisatı ve Bernoulli İlkesi
Farklı çaplardaki borularda akışSoru: Evlerdeki su tesisatında farklı çaplardaki borulardan geçen suyun akış süratinin ve basıncının nasıl değiştiğini Bernoulli İlkesi'ni kullanarak açıklayınız.
- Kesit alanı: Büyük (A₁)
- Akış sürati: Düşük (v₁)
- Basınç: Yüksek (P₁)
- Kesit alanı: Küçük (A₂)
- Akış sürati: Yüksek (v₂)
- Basınç: Düşük (P₂)
Bernoulli İlkesi ile Açıklama:
- Kalın borudan ince boruya geçerken kesit alanı azalır.
- Akışkanın süreklilik ilkesine göre (A₁·v₁ = A₂·v₂) sürat artar.
- Bernoulli İlkesi'ne göre sürat arttıkça basınç azalır.
- Bu nedenle musluktan su daha hızlı akar ve basınç düşer.
Yakıt Sistemi ve Bernoulli İlkesi
Farklı çaplardaki borularda yakıt akışıSoru: Arabalardaki yakıt sisteminde farklı çaplardaki borulardan geçen yakıtın akış süratinin ve basıncının nasıl değiştiğini Bernoulli İlkesi'ni kullanarak açıklayınız.
- Kesit alanı: Büyük (A₁)
- Akış sürati: Düşük (v₁)
- Basınç: Yüksek (P₁)
- Kesit alanı: Küçük (A₂)
- Akış sürati: Yüksek (v₂)
- Basınç: Düşük (P₂)
Bernoulli İlkesi ile Açıklama:
- Yakıt, geniş borudan dar boruya geçerken kesit alanı azalır.
- Süreklilik ilkesine göre (A₁·v₁ = A₂·v₂) yakıt sürati artar.
- Bernoulli İlkesi'ne göre sürat arttıkça basınç azalır.
- Bu sayede yakıt, enjektörden yüksek hızda püskürtülerek motorun verimli çalışması sağlanır.
Bernoulli İlkesi - Boru Çapı İlişkisi
| Durum | Kesit Alanı | Akış Sürati | Basınç |
|---|---|---|---|
| Kalın Boru | Büyük (A₁) | Düşük (v₁) | Yüksek (P₁) |
| İnce Boru | Küçük (A₂) | Yüksek (v₂) | Düşük (P₂) |
Kural: Kesit alanı azalırsa → Sürat artar, Basınç azalır
12. Alıştırma
3. Ünite: Akışkanlar
Bernoulli İlkesi
Venturi Tüpü
Şekildeki Venturi tüpünün belirtilen bölümlerinin kesit alanları \( A_1, A_2, A_3 \) ve \( A_4 \);
bu kesitlerden geçen sıvıların süratleri \( v_1, v_2, v_3 \) ve \( v_4 \);
bu kesitlerden geçen sıvının oluşturduğu basınçlar \( P_1, P_2, P_3 \) ve \( P_4 \)'tür.
\( A_2 > A_1 > A_4 > A_3 \) olduğuna göre akışkanların sürati ile basıncı arasındaki ilişkiyi göz önünde bulundurarak aşağıdaki çıkarımların karşısına çıkarımlar doğru ise "D", yanlış ise "Y" yazınız.
Venturi Tüpü - Çıkarımlar
Doğru/Yanlış değerlendirmesi| # | Çıkarım | D/Y | Açıklama |
|---|---|---|---|
| 1 | A₁, A₂, A₃ ve A₄ kesitlerinden birim zamanda geçen sıvı hacimleri eşittir. | D | Süreklilik ilkesine göre (A·v = sabit) birim zamanda geçen hacim eşittir. |
| 2 | Borulardan geçen akışkanların süratleri arasında \( v_3 > v_1 > v_4 > v_2 \) ilişkisi vardır. | Y | A₂ > A₁ > A₄ > A₃ → Kesit alanı küçüldükçe sürat artar. En küçük A₃ en büyük v₃'e sahiptir.\( v_3 > v_4 > v_1 > v_2 \) |
| 3 | Borularda oluşan basınçlar arasında \( P_2 > P_1 > P_4 > P_3 \) ilişkisi vardır. | D | A₂ en büyük → v₂ en küçük → P₂ en büyük. A₃ en küçük → v₃ en büyük → P₃ en küçük. |
| 4 | Uzun mesafe koşularında koşucular, genellikle öndeki yarışmacının arkasında koşarak rüzgâr siperi elde ederler. Önde koşan sporcu, havayı hızlandırarak arkasındaki basıncı düşürür. Bu, arkadaki koşucular için daha düşük hava direnci oluşturur ve onların öndeki koşucuya göre daha az enerji harcayarak koşmasını sağlar. | D | Bu durum Bernoulli İlkesi ile açıklanır. Öndeki koşucu havayı hızlandırır, arkasındaki basınç azalır ve hava direnci düşer. |
Özet Değerlendirme:
- 1. Çıkarım: Süreklilik ilkesi → Doğru (D)
- 2. Çıkarım: A₂ > A₁ > A₄ > A₃ → v₃ > v₁ > v₄ > v₂ → Yanlış (Y) - Doğrusu → v₃ > v₄ > v₁ > v₂
- 3. Çıkarım: P₂ > P₁ > P₄ > P₃ → Doğru (D)
- 4. Çıkarım: Koşucular rüzgâr siperi → Bernoulli İlkesi → Doğru (D)
Kesit Alanı - Sürat - Basınç İlişkisi
| Bölge | Kesit Alanı | Sürat | Basınç |
|---|---|---|---|
| 1 | A₁ (orta) | v₁ (orta) | P₁ (orta) |
| 2 | A₂ (en büyük) | v₂ (en küçük) | P₂ (en büyük) |
| 3 | A₃ (en küçük) | v₃ (en büyük) | P₃ (en küçük) |
| 4 | A₄ (küçük) | v₄ (büyük) | P₄ (küçük) |
Kural: Kesit alanı azalırsa → Sürat artar → Basınç azalır
5. Çalışma Yaprağı
3. Ünite: Akışkanlar
3.3. Akışkanlarda Basınç

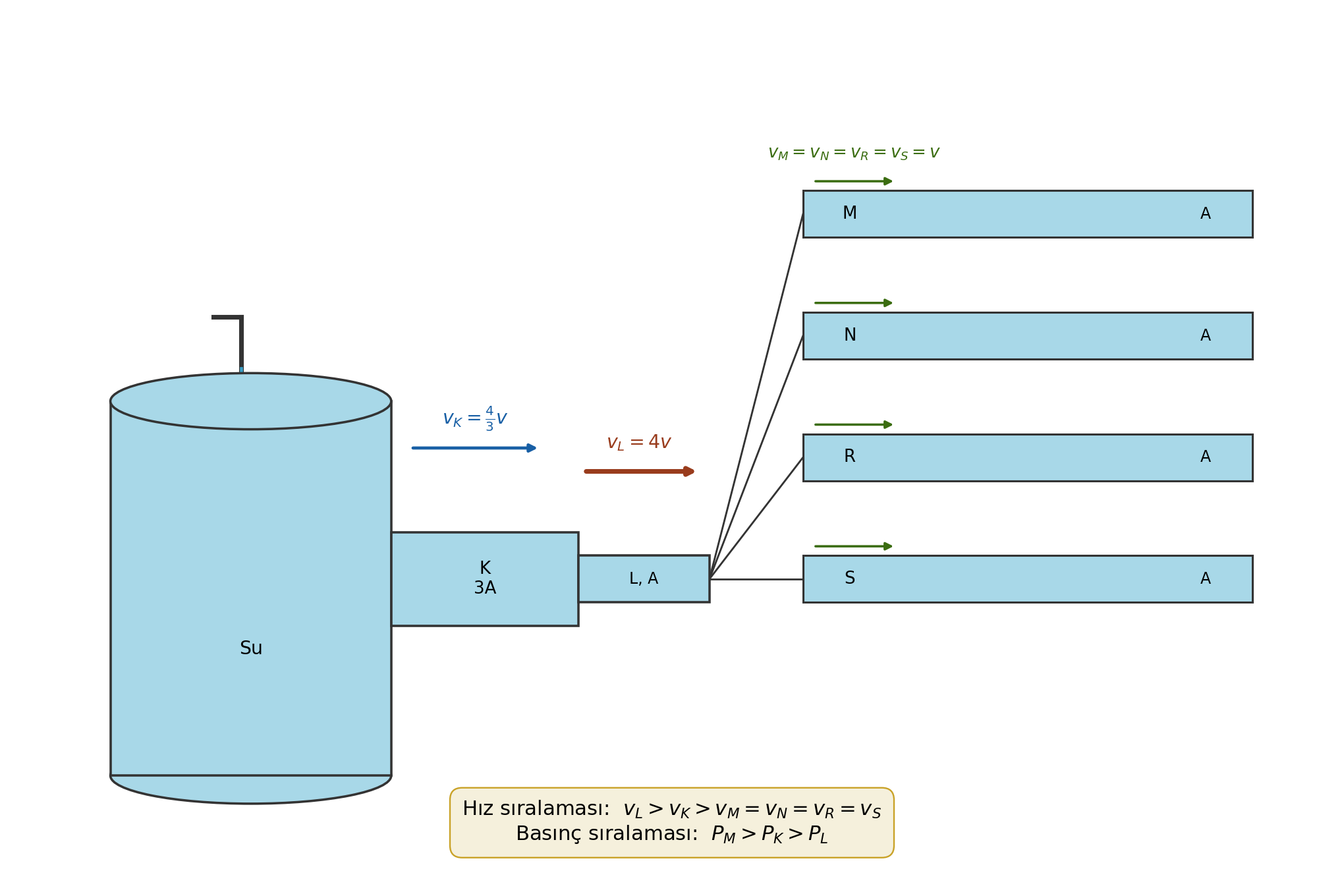

Borularda Akışkan Hızı ve Basınç
Sürekli akışta hız ve basınç ilişkisiSistemin Bağlantı Yapısı:
- K borusu → L borusuna seri bağlı (su aynı hat üzerinde akar)
- L borusu → M, N, R, S borularına paralel bağlı (su dört kola ayrılır)
a) L, M, N, R ve S borularında akan suyun süratleri arasındaki büyüklük ilişkisini gerekçesiyle yazınız.
Açıklama:
1. K'dan L'ye Geçiş (Daralan Boru):
- K borusu geniş (3A), L borusu dar (A).
- Aynı miktarda su daha dar bir borudan geçmek zorunda kalınca hız artar.
- Bu yüzden L borusundaki su, K borusundaki sudan daha hızlı akar.
2. L'den M, N, R, S'ye Geçiş (Dört Kola Ayrılma):
- L'den gelen su dört eşit kola (M, N, R, S) ayrılır.
- Su dört kola paylaştırıldığı için her bir koldaki su miktarı azalır.
- Bu nedenle M, N, R ve S borularındaki su en yavaş akar.
- Dört kol özdeş olduğu için hepsinin hızı eşittir.
(L en hızlı, K orta, M,N,R,S en yavaş ve eşit)
b) K, L ve M borularının çeperlerine etki eden su basınçları arasındaki büyüklük ilişkisini gerekçesiyle yazınız.
Açıklama:
Bernoulli İlkesi (Hız-Basınç İlişkisi):
- Akışkan hızlandıkça basıncı azalır.
- Akışkan yavaşladıkça basıncı artar.
Borulara Göre Değerlendirme:
- L borusu: En hızlı akış → Basıncı en düşük
- K borusu: Orta hızlı akış → Basıncı orta
- M borusu: En yavaş akış → Basıncı en yüksek
(M'de basınç en yüksek, L'de basınç en düşük)

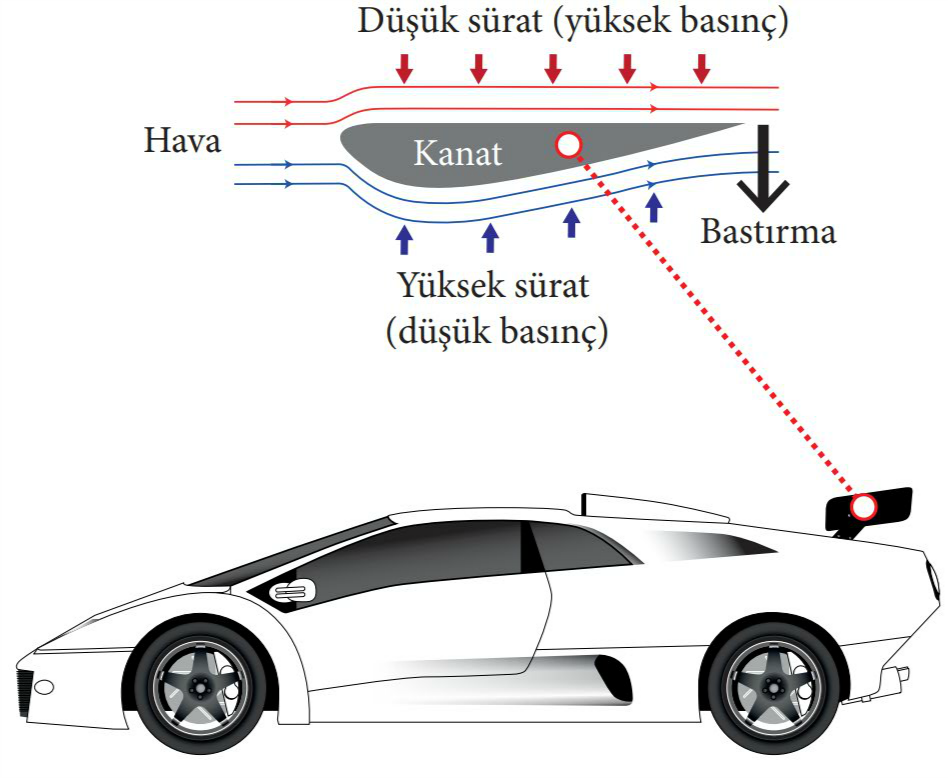

Otomobil Kanadı ve Basınç Farkı
Doğru ifadeleri işaretleyiniz
Uçak kanatlarından farklı olarak otomobillere takılan kanatta bombeli yüzey kanadın alt kısmındadır.
Soru: Buna göre aşağıdaki ifadelerden doğru olanları işaretleyiniz. (Birden fazla seçeneği işaretleyebilirsiniz.)
✅ Doğru Seçenekler:
5. Çalışma Yaprağı - Özet
| # | Konu | Sonuç |
|---|---|---|
| 1a | Borularda hız ilişkisi | L > K > M = N = R = S |
| 1b | Borularda basınç ilişkisi | M > K > L |
| 2 | Otomobil kanadı | 4 doğru seçenek (yere doğru kuvvet, havalanmayı önler, savrulmayı engeller, fren mesafesini kısaltır) |
