Konuya Başlarken

3. Ünite: Akışkanlar

Sayfa 146

3. AKIŞKANLAR

3.2. Sıvılarda Basınç

Su Altı Yaşamı

Gelişen teknoloji ile bugün su altı yaşamı ve ortamı daha ulaşılabilir olmuştur. Su altına yapılan tüp geçitlerde seyahat edilebilmekte, otellerde konaklanabilmekte, askerî ve turistik denizaltılar ile su altı yaşamı gözlemlenebilmektedir.

Soru: Su altındaki nesnelere etki eden etmenler göz önüne alındığında bu nesnelerin tasarımları ile ilgili ne söylenebilir?

Değerlendirme:

Su altındaki nesnelere sıvı basıncı etki eder.
Derinlik arttıkça basınç artar.
Bu nedenle su altı yapıları dayanıklı, su geçirmez ve basınca dayanıklı malzemelerden tasarlanmalıdır.
Tasarımlarda hidrodinamik şekiller tercih edilir.

Soru: Gövdesinde bulunan pencere sayısının fazlalığı turistik denizaltıların daha derinlere inmesini neden sınırlar?

Değerlendirme:

Derinlik arttıkça sıvı basıncı artar.
Pencereler, gövdenin diğer kısımlarına göre daha zayıf noktalardır.
Çok sayıda pencere, denizaltının dayanıklılığını azaltır.
Yüksek basınçta pencereler kırılabilir veya su sızdırabilir.
Bu nedenle turistik denizaltılar sığ derinliklerde kullanılır.

Sonuç: Pencere sayısı arttıkça denizaltının dayanıklılığı azalır, bu nedenle derinlik sınırlanır.

Sıvı Basıncı - Temel Bilgiler

Sıvı Basıncının Özellikleri

Derinlik arttıkça basınç artar.
Sıvı yoğunluğu arttıkça basınç artar.
Aynı derinlikte her yöne eşit basınç uygulanır.
Kabın şekline bağlı değildir.

Sıvı Basıncı Formülü

P = h · d · g

P: Basınç (Pa) | h: Derinlik (m) | d: Yoğunluk (kg/m³) | g: Yer çekimi ivmesi (m/s²)

Not: Denizaltı tasarımlarında sıvı basıncı dikkate alınarak dayanıklı ve basınca dirençli malzemeler kullanılır.

2. Etkinlik

3. Ünite: Akışkanlar

Sayfa 145-148

3. AKIŞKANLAR

3.2. Sıvılarda Basınç

Durgun Sıvılarda Basınç

Amaç: Durgun sıvılarda basınç hakkında topladığı verilerden yararlanarak durgun sıvılarda basınç ile ilgili çıkarım yapabilme

Süre: 35 + 35 dk.

1-2. Serbest Dalış

Serbest dalış, tek nefeste ip yardımıyla suyun altına dalma sporudur. Dalarken kulaklarda dolgunluk hissi oluşur. Sporcular, bu sorunu çözmek için özel teknikler kullanır. Eğer dalıştan çıkarken nefes tutulursa ya da dalan kişinin nefes yollarında bir sorun varsa akciğerler zarar görebilir. Vurgun (dekompresyon hastalığı), ani basınç değişikliklerinde vücutta gaz kabarcıkları oluşmasıdır. Bu hastalığın tedavisinde yüksek basınçlı oksijen kullanılır.

3. Su Altı Sporları İçin Öneriler

Öneriler:

Dalmadan önce kulak basıncını dengeleyici teknikler öğrenilmeli.
Dalış sırasında nefes kontrolü yapılmalı, çıkarken nefes verilmeli.
Ani basınç değişikliklerinden kaçınılmalı.
Vurgun belirtilerinde hiperbarik merkeze başvurulmalı.
Dalış eğitimli kişilerle yapılmalı.

4. Sıvı Basıncı ile Çalışan Sistemler

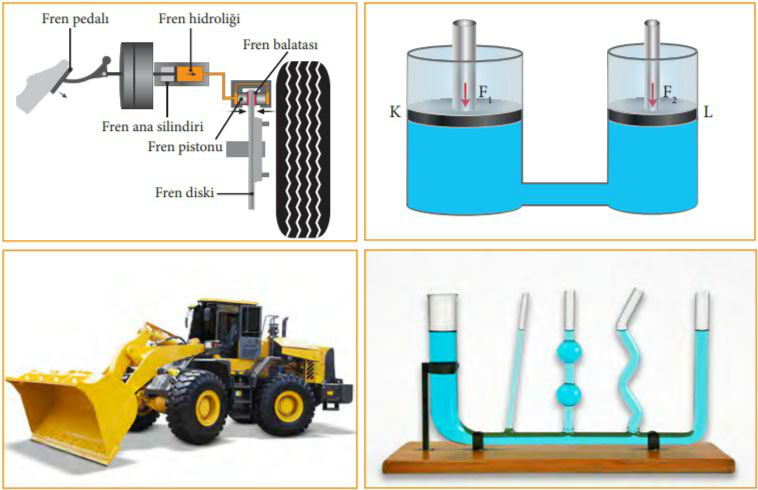

Hidrolik Fren Sistemi:

Fren pedalına uygulanan kuvvet, fren hidroliği aracılığıyla iletilir.
Sıvı sıkıştırılamaz olduğu için kuvvet aynen iletilir.
Fren pistonları, fren balatalarını sıkıştırarak aracı durdurur.
Sıvı basıncı sayesinde küçük bir kuvvet ile büyük bir frenleme sağlanır.

5-6. Durgun Sıvılarda Basınca Etki Eden Etmenler

#	Durgun Sıvılarda Basınca Etki Eden Etmenler	Tanımlar
1	Derinlik (h)	Sıvının serbest yüzeyinden itibaren ölçülen dikey uzaklık. Derinlik arttıkça sıvı basıncı artar.
2	Sıvı Yoğunluğu (d)	Sıvının birim hacmindeki kütlesi. Yoğunluk arttıkça sıvı basıncı artar.
3	Yer Çekimi İvmesi (g)	Dünya'nın cisimlere uyguladığı çekim ivmesi (yaklaşık 9,8 m/s²).

7-10. Deney Tasarımı

Hipotez:

Sıvının derinliği arttıkça veya sıvı yoğunluğu arttıkça sıvı basıncı artar.

Yapılacak Deney Sırasında Dikkat Edilecek Hususlar	Deney Düzeneği Tasarımı
Araç Gereç: Dereceli silindir veya su dolu kap Manometre (basınç ölçer) Farklı yoğunlukta sıvılar (su, tuzlu su, yağ) Cetvel (derinlik ölçümü için)

Yapılacak Deney Sırasında Dikkat Edilecek Hususlar

Deney Düzeneği Tasarımı

Araç Gereç:

Dereceli silindir veya su dolu kap
Manometre (basınç ölçer)
Farklı yoğunlukta sıvılar (su, tuzlu su, yağ)
Cetvel (derinlik ölçümü için)

Deney Basamakları:

Kabı su ile doldurun ve farklı derinliklerde (h) manometre ile basıncı ölçün.
Farklı yoğunluktaki sıvıları (su, tuzlu su) kullanarak basınç ölçümleri yapın.
Verileri tabloya kaydedin.
Derinlik-yoğunluk ve basınç arasındaki ilişkiyi analiz edin.

11. Veriler ve Yorumlar

Veriler	Yorumlar
Derinlik arttıkça basınç artıyor.	Basınç derinlikle doğru orantılıdır. P = h·d·g
Yoğunluğu fazla olan sıvıda basınç daha büyük.	Yoğunluk arttıkça basınç artar (d ile doğru orantı).
Aynı derinlikte her yönde basınç eşit.	Sıvı basıncı kabın şekline bağlı değildir.

12-13. Matematiksel Model ve Çıkarımlar

Durgun Sıvılarda Basınç = Derinlik × Yoğunluk × Yer Çekimi İvmesi

P = h · d · g

P: Basınç (Pa) | h: Derinlik (m) | d: Yoğunluk (kg/m³) | g: Yer çekimi ivmesi (m/s²)

Çıkarımlar:

Durgun sıvılarda basınç derinlikle doğru orantılıdır.
Durgun sıvılarda basınç sıvı yoğunluğu ile doğru orantılıdır.
Aynı derinlikte sıvı basıncı her yönde eşittir.
Sıvı basıncı kabın şekline bağlı değildir.
Basınç farkı, su altı yapılarının tasarımında dikkate alınmalıdır.

Sonuç: Durgun sıvı basıncı P = h·d·g formülü ile hesaplanır. Basınca etki eden etmenler: Derinlik (h), Sıvı Yoğunluğu (d), Yer Çekimi İvmesi (g)

Değerlendirme

3. Ünite: Akışkanlar

Sayfa 148

3. AKIŞKANLAR

3.2. Sıvılarda Basınç

Deney Değerlendirme Soruları

Durgun sıvılarda basınç deneyi değerlendirmesi

Değerlendirme Soruları: Aşağıdaki soruları deney sürecinizi dikkate alarak cevaplayınız.

1. Deney sürecinde hangi zorluklarla karşılaştınız ve bu zorlukları aşmak için deneyinizde ne tür değişiklikler yaptınız? Kısaca açıklayınız.

Karşılaşılan Zorluklar:

Manometre ile hassas ölçüm yapmakta zorlandık.
Sıvı yoğunluğunu tam olarak ayarlamakta zorlandık.
Derinlik ölçümlerinde paralaks hatası yaşadık.

Yapılan Değişiklikler:

Manometre yerine dijital basınç sensörü kullanıldı.
Yoğunluk ölçümleri hassas terazi ile tekrarlandı.
Derinlik ölçümlerinde göz hizası ayarlandı.

2. Deneyden elde ettiğiniz sonuçları günlük hayatta gözlemleyebileceğiniz bir örnekle ilişkilendiriniz.

Örnek: Denizde dalış yaparken derine indikçe basıncın artması.
Derinlik arttıkça kulaklarda dolgunluk hissi oluşması (basınç farkı).
Baraj duvarlarının derine indikçe kalınlaşması (sıvı basıncına karşı dayanıklılık).
Sudaki bir cismin derine indikçe daha fazla basınç hissetmesi.

3. Elde ettiğiniz sonuçlar ile hipotezinizi karşılaştırdığınızda hipotezinizin doğruluğu konusunda neler söyleyebilirsiniz?

Hipotez: Sıvının derinliği arttıkça veya sıvı yoğunluğu arttıkça sıvı basıncı artar.
Sonuç: Hipotez doğrulanmıştır.
Derinlik arttıkça basınç değerlerinde artış gözlendi.
Yoğunluğu fazla olan sıvılarda (tuzlu su) basınç değerleri daha yüksek çıktı.
Elde edilen veriler P = h·d·g formülünü desteklemektedir.

4. Deneyden elde ettiğiniz sonuçlar, durgun sıvılarda basıncın bağlı olduğu değişkenler hakkındaki hangi ön bilginizin gelişmesine katkı sağladı?

Derinlik değişkeni: Derinlik arttıkça basıncın arttığını deneysel olarak gözlemledim.
Yoğunluk değişkeni: Farklı yoğunluktaki sıvıların basınca etkisini karşılaştırmalı olarak öğrendim.
Kabın şekli: Basıncın kabın şekline bağlı olmadığını deneyle doğruladım.
P = h·d·g formülünün uygulamalı olarak nasıl çalıştığını gördüm.

5. Deneyinizi geliştirmek için ne tür değişiklikler önerirsiniz?

Dijital sensörler: Manometre yerine dijital basınç sensörü kullanılmalı.
Farklı sıvılar: Daha fazla çeşitte sıvı (alkol, gliserin vb.) denenmeli.
Sıcaklık kontrolü: Sıvı sıcaklığının basınca etkisi araştırılmalı.
Daha derin kaplar: Daha büyük derinliklerde ölçümler yapılmalı.
Veri kaydı: Bilgisayar bağlantılı veri toplama sistemi kullanılmalı.
Hata analizi: Ölçüm hatalarını azaltmak için birden fazla ölçüm alınmalı.

Değerlendirme Özeti:

Deney Sonucu: Hipotez doğrulanmıştır.
Temel Çıkarım: P = h·d·g formülü geçerlidir.
Ön Bilgi Gelişimi: Derinlik ve yoğunluğun basınca etkisi deneysel olarak gözlemlendi.
Geliştirme Önerisi: Dijital sensörler ve daha fazla değişken ile deney zenginleştirilebilir.

Not: Bu değerlendirme soruları, deney sürecinizi gözden geçirmenize ve durgun sıvılarda basınç konusundaki anlayışınızı derinleştirmenize yardımcı olacaktır.

Değerlendirme Soruları - Özet

#	Soru	Cevap Özeti
1	Karşılaşılan zorluklar ve çözümler	Ölçüm hassasiyeti → Dijital sensör kullanımı
2	Günlük hayat örneği	Derine daldıkça basınç artar (dalış, baraj)
3	Hipotez doğruluğu	Hipotez doğrulanmıştır (P = h·d·g)
4	Ön bilgi gelişimi	Derinlik ve yoğunluğun etkisi deneysel olarak görüldü
5	Deneyi geliştirme önerileri	Dijital sensör, farklı sıvılar, sıcaklık kontrolü

5. Alıştırma

3. Ünite: Akışkanlar

Sayfa 151

3. AKIŞKANLAR

3.2. Sıvılarda Basınç

Sıvılarda Basınç Deneyi

Sıvılarda basınca etki eden etmenleri belirlemek için bir dizi planlı deney gerçekleştiriliyor. Deneyin birinci aşamasında içinde özdeş sıvı bulunan, taban alanları ile yükseklikleri aynı, şekilleri farklı kaplar; ikinci aşamasında ise özdeş dereceli silindirler kullanılıyor.

Hipotezler

Sıvılarda basınca etki eden etmenler ile ilgili hipotezler

Soru: Sıvılarda basınca etki eden etmenler ile ilgili üç hipotez kurunuz.

1. Hipotez: Sıvı basıncı, sıvının derinliğine bağlıdır. Derinlik arttıkça sıvı basıncı artar.
2. Hipotez: Sıvı basıncı, sıvının yoğunluğuna bağlıdır. Yoğunluk arttıkça sıvı basıncı artar.
3. Hipotez: Sıvı basıncı, kabın şekline bağlı değildir. Aynı derinlikteki basınç her kapta eşittir.

Not: Hipotezler, sıvı basıncını etkileyen temel değişkenleri (derinlik, yoğunluk, kap şekli) kapsamaktadır.

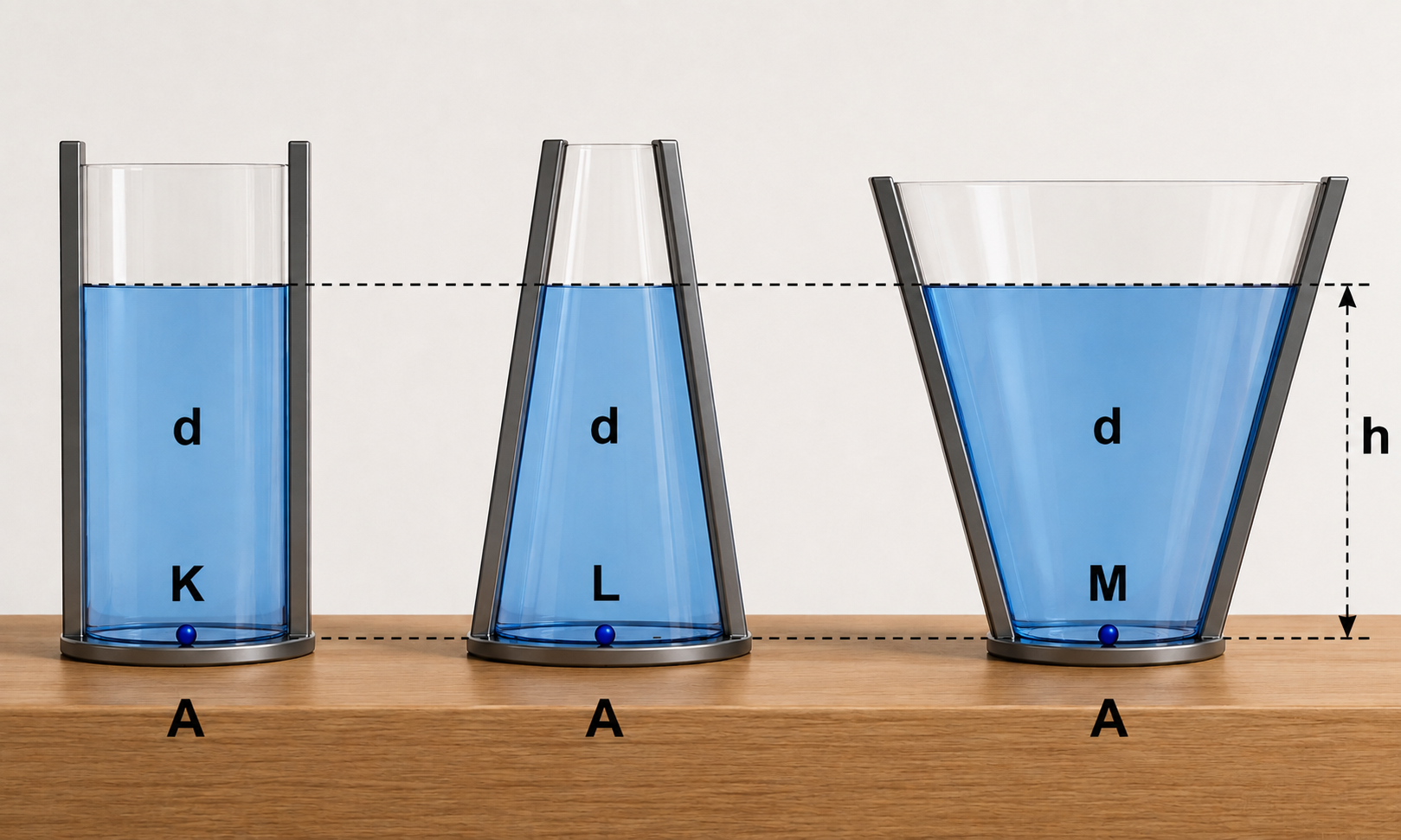

Şekil I - Farklı Şekilli Kaplar

Aynı sıvı, aynı yükseklik

Soru: Deneyin birinci aşamasında kullanılan kapların içine h yüksekliğine kadar aynı cins sıvı konduğunda kapların tabanlarındaki K, L ve M noktalarında sıvı basınçları eşit olmaktadır.

Sonuç: Kapların şekilleri farklı olmasına rağmen tabandaki sıvı basınçları eşittir.
Çıkarım: Sıvı basıncı kabın şekline bağlı değildir.
Sıvı basıncı sadece derinliğe (h) ve sıvı yoğunluğuna (d) bağlıdır.

Cevap: P_K = P_L = P_M (Sıvı basıncı kabın şekline bağlı değildir.)

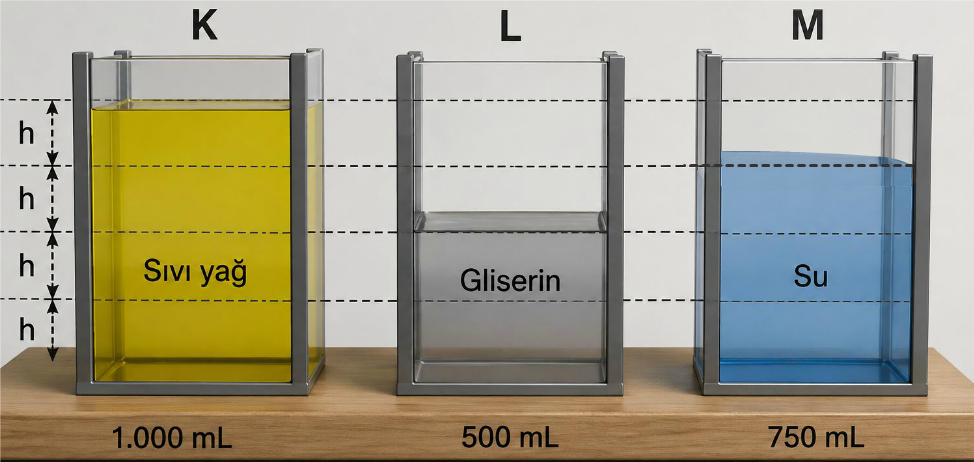

Şekil II - Farklı Sıvılar

Yoğunluk ilişkisi

Soru: Deneyin ikinci aşamasında kullanılan kapların içine 1.000 mL sıvı yağ, 500 mL gliserin ve 750 mL su konarak şekildeki düzenek oluşturuluyor. Bu durumda K, L ve M kaplarının tabanlarındaki sıvı basıncı eşit olmaktadır.

Buna göre sıvıların yoğunlukları arasındaki büyüklük ilişkisini yazınız.

Adım Adım Çözüm:

1. Sıvı Yüksekliklerinin Tespiti:

K kabı (Sıvı yağ): h_K = 4h yüksekliktedir.
L kabı (Gliserin): h_L = 2h yüksekliktedir.
M kabı (Su): h_M = 3h yüksekliktedir.

2. Sıvı Basıncı Formülü ve Eşitliği:

Sıvı basıncı P = h · d · g formülü ile hesaplanır (g yerçekimi ivmesi sabittir).
Soruda kap tabanlarındaki sıvı basınçlarının eşit olduğu verilmiştir (P_K = P_L = P_M):
4h · d_{sıvı yağ} = 2h · d_gliserin = 3h · d_su

3. Yoğunlukların Karşılaştırılması:

Basınçların eşit olabilmesi için sıvı yüksekliği (h) ile sıvının yoğunluğu (d) ters orantılı olmalıdır.
En az yüksekliğe (2h) sahip olan Gliserin en büyük yoğunluğa sahiptir.
En fazla yüksekliğe (4h) sahip olan Sıvı Yağ en küçük yoğunluğa sahiptir.

Cevap: d_gliserin > d_su > d_{sıvı yağ}
(En az yükseklikteki sıvı en yoğun, en fazla yükseklikteki sıvı en az yoğundur.)

5. Alıştırma - Özet

#	Durum	Sonuç	Açıklama
a	Hipotezler	3 hipotez	Derinlik, yoğunluk, kap şekli
b	Farklı şekilli kaplar	P_K = P_L = P_M	Basınç kabın şekline bağlı değil
c	Farklı sıvılar	d_gliserin > d_su > d_{sıvı yağ}	Yoğunluğu büyük olan az hacimle aynı basıncı sağlar

6. Alıştırma

3. Ünite: Akışkanlar

Sayfa 152

3. AKIŞKANLAR

3.2. Sıvılarda Basınç

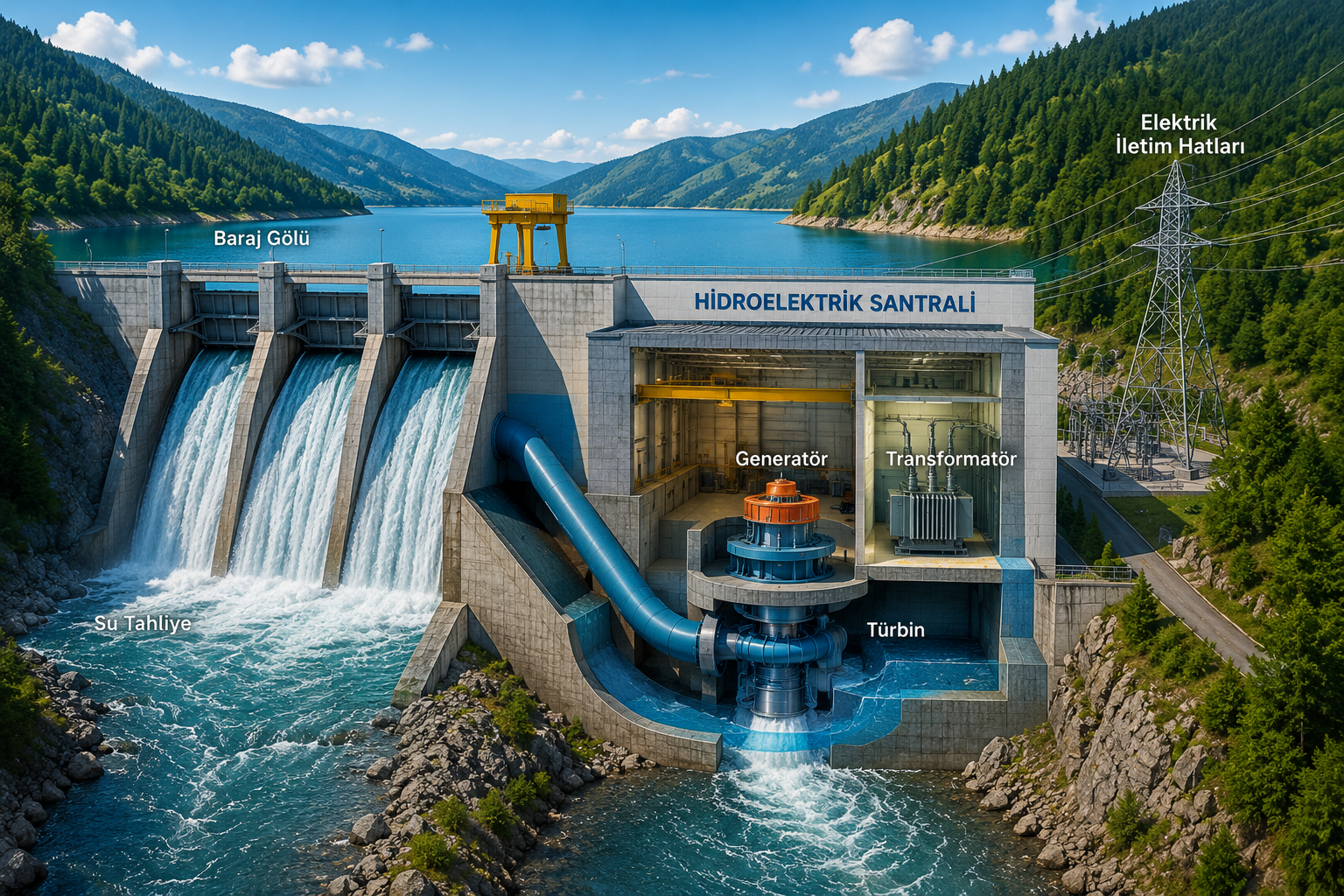

Hidroelektrik Santrali - Baraj Duvarları

Sıvı basıncı ve baraj tasarımı

Hidroelektrik santralleri, akan suyun kinetik enerjisinden elektrik enerjisi üreten bir teknolojiye sahiptir. Bu tür santraller, genellikle bir nehir üzerine inşa edilir. Baraj, nehirden gelen suyun akışını engelleyen ve suyu toplayarak depolayan ana yapıdır. Nehir yatağına inşa edilen bu büyük engel, arkasında geniş bir su kütlesi biriktirir. Barajların alt duvarları üst duvarlarına göre daha kalındır.

Soru: Metinden yararlanarak barajların alt duvarlarının üst duvarlarına göre daha kalın olmasının sebebini açıklayınız.

Cevap:

Barajda suyun derinliği alt kısımlarda daha fazladır.
Sıvı basıncı formülü P = h · d · g'ye göre, derinlik arttıkça basınç artar.
Barajın alt kısımlarına etki eden sıvı basıncı, üst kısımlara göre çok daha büyüktür.
Bu büyük basınca dayanabilmek için baraj duvarları altta daha kalın, üstte daha ince yapılır.
Aksi takdirde barajın yıkılması veya su sızdırması riski oluşur.

Sonuç: Barajların alt duvarları üst duvarlara göre daha kalındır çünkü derinlik arttıkça sıvı basıncı artar ve alt kısımlar daha fazla basınca maruz kalır.

Sıvı Basıncının Günlük Hayat Uygulamaları

Uygulama	Sıvı Basıncı İlişkisi	Açıklama
Baraj Duvarları	Altta daha kalın, üstte daha ince	Derinlik arttıkça basınç artar
Denizaltı Gövdesi	Dayanıklı ve kalın malzeme	Derinlerdeki yüksek basınca dayanmak için
Dalış	Kulak basıncı dengeleme	Derine inildikçe basınç artar
Su Deposu	Alt kısımlar daha dayanıklı	Dipteki basınç daha büyüktür

Not: Sıvı basıncı derinlikle doğru orantılıdır. Bu nedenle derin su kütlelerinde alttaki yapılar daha dayanıklı tasarlanır.

Çalışma Yaprağı

3. Ünite: Akışkanlar

Sayfa 153

3. AKIŞKANLAR

3.2. Sıvılarda Basınç

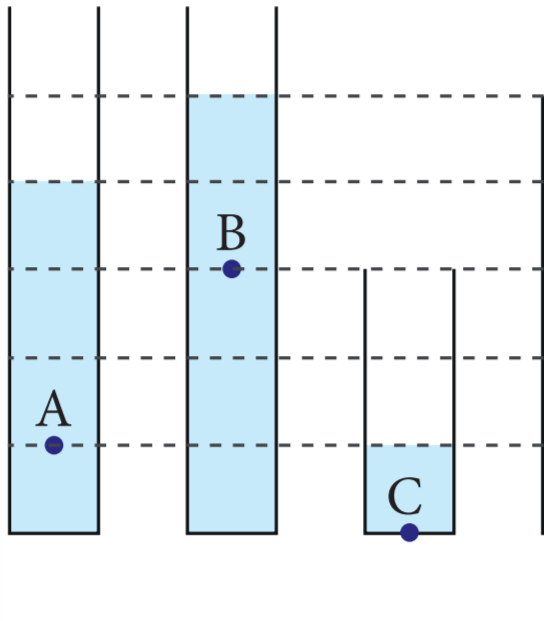

Sıvı Basıncı Sıralaması

Aynı sıvı, farklı derinlikler

Soru: Yandaki şekilde dik kesiti verilen eş bölmeli kaplarda aynı sıcaklığa sahip aynı cins sıvı bulunmaktadır.

Kapların A, B, C ve D noktalarındaki sıvı basınçlarının büyüklük sıralamasını yapınız. Cevabınızı gerekçelendirerek açıklayınız.

Çözüm:

1. Derinlik Tespiti:

A noktası: Sıvı yüzeyinin 3 birim altındadır (h_A = 3h).
B noktası: Sıvı yüzeyinin 2 birim altındadır (h_B = 2h).
C noktası: Sıvı yüzeyinin 1 birim altındadır (h_C = 1h).
D noktası: Sıvı yüzeyinin 3 birim altındadır (h_D = 3h).

2. Sıralama ve Gerekçe:

P_A = P_D > P_B > P_C
Derinlikleri eşit olan A ve D noktalarındaki sıvı basınçları birbirine eşittir.
C noktası sıvı yüzeyine daha yakın (derinliği en az) olduğu için basıncı en küçüktür.
Sıvı basıncı P = h·d·g formülü ile hesaplanır.

Cevap: P_A = P_D > P_B > P_B

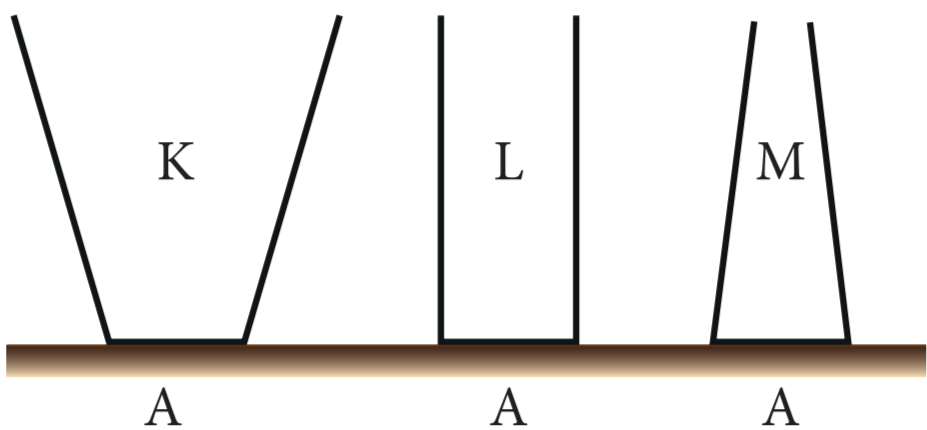

Farklı Şekilli Kaplar - Basınç

Aynı ağırlık, taban alanı ve sıvı miktarı

Soru: Bir grup öğrenci, sıvı basıncı ile ilgili bir gösteri deneyi yapıyor. Deneyde şekilleri birbirinden farklı ancak aynı ağırlığa ve taban alanına sahip üç boş kap, eşit miktardaki aynı cins sıvı ile dolduruluyor.

Kapların tabanında oluşan sıvı basınçları P_K, P_L ve P_M arasındaki büyüklük ilişkisini yazınız. (Kaplardan sıvı taşmayız.)

Çözüm:

1. Sıvı Yüksekliklerinin Belirlenmesi:

M kabı: Yukarı doğru daraldığı için sıvı seviyesi en yüksek olur (h_M en büyük).
L kabı: Düzgün (silindirik) kap olduğu için sıvı seviyesi orta değerde kalır (h_L).
K kabı: Yukarı doğru genişlediği için sıvı seviyesi en düşük kalır (h_K en küçük).

2. Büyüklük İlişkisi:

P_M > P_L > P_K
Sıvı basıncı kabın şekline veya sıvı miktarına bağlı olmayıp yalnızca derinliğe ve sıvı yoğunluğuna bağlıdır.
Aynı cins sıvı (d sabit) olduğu için basınç sadece sıvı yüksekliğine (h) bağlıdır.

Cevap: P_M > P_L > P_K

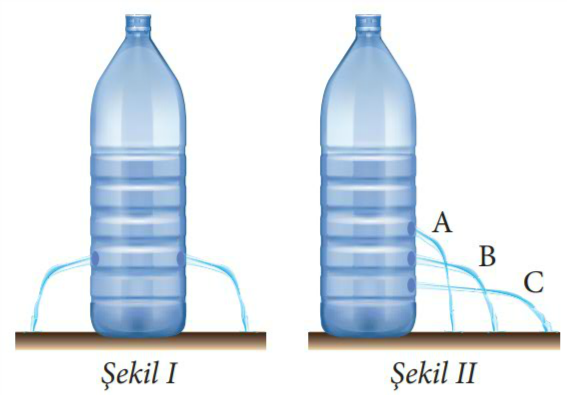

Pet Şişe Deneyi

Sıvı basıncı ve suyun akışı

Soru: Şekil I'deki ağzı açık su dolu bir pet şişenin üzerine tabanından eşit uzaklıkta ve aynı seviyede olan özdeş delikler açılıyor ve suyun akması sağlanıyor. Şekil II'de tamamen su dolu bir pet şişeye düşey doğrultuda özdeş delikler açılarak suyun akması sağlanıyor.

a) Şekil I'deki şişeden akan suların aynı uzaklıklara düşmesinin sebebini açıklayınız.

Delikler aynı hizada (aynı yükseklikte) açılmıştır.
Üzerlerinde kalan sıvı sütunlarının derinlikleri (h) eşittir.
Derinlik ve sıvı yoğunluğu eşit olduğundan deliklerdeki sıvı basınçları aynıdır.
Bu nedenle sular eşit hızla çıkar ve aynı uzaklığa düşer.

b) Şekil II'deki şişeden akan suların farklı uzaklıklara düşmesinin sebebini açıklayınız.

Delikler farklı derinliklerde açılmıştır.
C deliği sıvı yüzeyine en uzak (en derinde) olduğundan üzerindeki sıvı basıncı en büyüktür.
Sıvı yüzeyine en yakın olan A deliğinde basınç en azdır.
Derinlik arttıkça sıvı basıncı artar → C deliğinden su en uzağa, A deliğinden en yakına düşer.

c) Pet şişelerle yapılan deney, kutuplarda veya Ekvator'da yapılmış olsaydı ne gibi farklılıklar gözlemlenirdi? Açıklayınız.

Yer çekimi ivmesi (g) Kutuplar'da Ekvator'a göre daha büyüktür (g_kutup > g_ekvator).
Kutuplarda: Yer çekimi daha fazla olduğu için sıvı basıncı (P = h·d·g) artar ve su daha uzağa fışkırır.
Ekvator'da: Yer çekimi daha az olduğu için sıvı basıncı azalır ve su daha yakına fışkırır.

Sonuç: Kutuplarda su daha uzağa, Ekvator'da daha yakına fışkırır. (g değerindeki farktan dolayı)

3. Etkinlik

3. Ünite: Akışkanlar

Sayfa 154-155

3. AKIŞKANLAR

3.2. Sıvılarda Basınç

Sıvılarda Basıncın Kullanıldığı Günlük Hayat Örnekleri

Amaç: Günlük hayatta sıvılarda basıncın kullanılmasına ilişkin çıkarımda bulunabilme

Süre: 35 + 35 dk.

Araç Gereç: Ağ bağlantısı olan cihaz

1-5. Simülasyon Çıkarımları

Gözlemler ve Çıkarımlar:

Derinlik: Sıvı derinliği arttıkça basınç artar.
Sıvı Türü (Yoğunluk): Yoğunluğu fazla olan sıvılarda basınç daha büyüktür.
Yer Çekimi: Yer çekimi ivmesi arttıkça basınç artar.
Akış Hızı: Sıvı basıncı arttıkça akış hızı artar.

Sonuç: Sıvı basıncı P = h·d·g formülü ile hesaplanır. Basınca etki eden etmenler: Derinlik (h), Yoğunluk (d), Yer Çekimi (g)

6. Hidrolik Sistemler

Aşağıdaki görselleri inceleyerek hidrolik sistemlerle ilgili merak ettiğiniz konularda grup arkadaşlarınızla sorular hazırlayınız.

Hidrolik Fren

Fren hidroliği ile kuvvet iletimi

Hidrolik Kriko

Araç kaldırmak için kullanılır

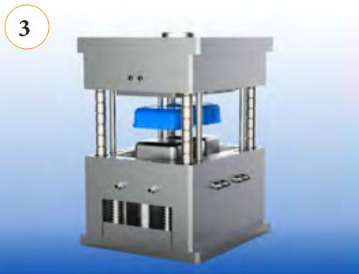

Hidrolik Pres

Sanayide sıkıştırma işlemleri

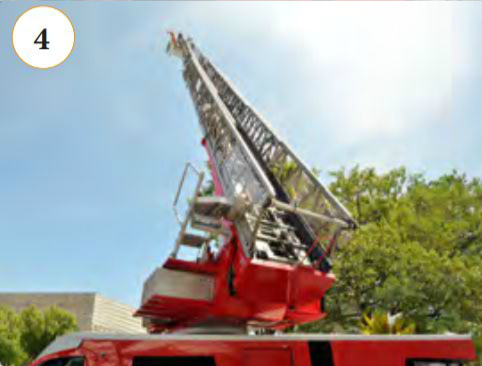

Hidrolik merdiven

Merdiveni uzatmak için kullanılır

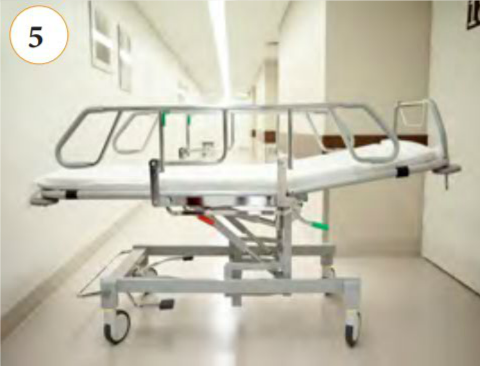

Hidrolik Hasta Yatağı

Hasta yatağının yüksekliğini ayarlamak için kullanılır.

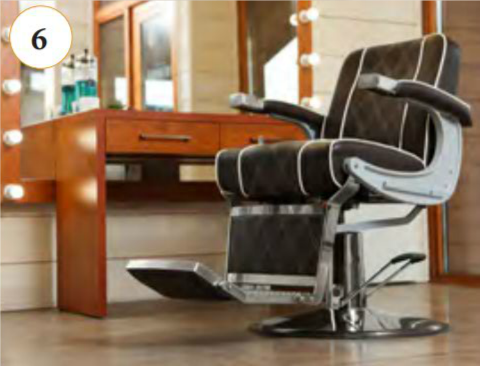

Hidrolik Çalışma Koltuğu

Koltuğun yüksekliğinin ayarlamak için kullanılır.

7. Soru Hazırlama

Hazırladığınız soruları aşağıdaki tabloya yazınız ve diğer gruplarla paylaşınız.

Sıvı Basıncı ile Çalışan Sistem	Sorular
Hidrolik Fren	Hidrolik frenlerde sıvı basıncı nasıl kuvvet iletimini sağlar?
Hidrolik Kriko	Küçük bir kuvvetle büyük bir ağırlık nasıl kaldırılabilir?
Su İletim Sistemleri	Suyun yüksek binalara çıkarılmasında hangi basınç ilkeleri kullanılır?

8-9. Bilgi Kaynakları

Elde Edilen Bilgi	Araştırma Kaynağı
Sıvı basıncı P = h·d·g formülü ile hesaplanır.	Fizik ders kitabı, TÜBİTAK Bilim Ansiklopedisi
Hidrolik sistemler Pascal Prensibi'ne dayanır.	Bilimsel makaleler, mühendislik kaynakları
Sıvı basıncı günlük hayatta fren sistemlerinde kullanılır.	Otomotiv teknik dergileri, YouTube eğitim videoları

10-11. Kaynak Güvenilirliği

Sorular	Evet	Hayır
1. Kaynak ihtiyacınız olan bilgiyi içeriyor mu?	✓	—
2. Kaynaktaki bilgiler güvenilir mi?	✓	—
3. Kaynaktaki bilgiler araştırılan konu ile ilişkili mi?	✓	—
4. Kaynaktaki bilgiler anlaşılır mı?	✓	—
5. Kaynaktaki bilgiler güncel mi?	✓	—

Kaynakların Güvenilirliği ile ilgili Tespitler:

TÜBİTAK ve MEB kaynakları güvenilir ve resmî kaynaklardır.
Akademik makaleler ve ders kitapları doğrulanabilir bilgiler içerir.
Bilimsel içerikli web siteleri (.edu, .gov) tercih edilmelidir.
Vikipedi gibi herkesin düzenleyebildiği kaynaklar dikkatli kullanılmalıdır.

12. Çıkarımlar

Çıkarımlarınız
1. Sıvı basıncı, sıvının derinliğine ve yoğunluğuna bağlıdır. Derinlik ve yoğunluk arttıkça basınç artar.
2. Sıvı basıncı Pascal Prensibi ile hidrolik sistemlerde kullanılır. Küçük bir kuvvetle büyük kuvvetler elde edilebilir.
3. Hidrolik frenler, hidrolik krikolar ve su tesisatları sıvı basıncının günlük hayattaki önemli uygulamalarıdır.
4. Sıvı basıncı kabın şekline bağlı değildir, sadece derinlik ve yoğunluğa bağlıdır.

Sonuç: Sıvı basıncı günlük hayatta birçok alanda kullanılmaktadır. Hidrolik sistemler, fren sistemleri, su tesisatları bu kullanımlara örnektir.

Değerlendirme

3. Ünite: Akışkanlar

Sayfa 156

3. AKIŞKANLAR

3.2. Sıvılarda Basınç

Değerlendirme

Sıvı basıncının kullanıldığı sistemlerde sıvı basıncının rolü hakkında bir metin yazınız. Günlük hayattan fotoğraf, resim, tablo, şekil veya grafikler kullanarak metninizi zenginleştiriniz. Çalışmalarınız sonucunda elde ettiğiniz çıkarımlarınızı afiş, poster veya dijital sunum gibi yöntemlerden biri ile hazırlayarak sununuz.

Sıvı Basıncının Rolü - Metin Yazma

Günlük hayattan örneklerle zenginleştirilmiş metin

Soru: Sıvı basıncının kullanıldığı sistemlerde sıvı basıncının rolü hakkında defterinize bir metin yazınız. Günlük hayattan fotoğraf, resim, tablo, şekil veya grafikler kullanarak metninizi zenginleştiriniz.

Örnek Metin:

Sıvı Basıncı ve Günlük Hayattaki Rolü

Sıvı basıncı, günlük hayatımızda farkında olmadan kullandığımız önemli bir fizik kavramıdır. Sıvı basıncı, sıvının derinliği ve yoğunluğu ile doğru orantılı olarak artar. Bu temel prensip, birçok teknolojik sistemin çalışmasının temelini oluşturur.

Hidrolik Fren Sistemi: Arabalarda kullanılan hidrolik frenler, sıvı basıncının en yaygın uygulamalarından biridir. Fren pedalına uygulanan kuvvet, fren hidroliği aracılığıyla tekerleklere iletilir. Sıvı sıkıştırılamaz olduğu için kuvvet kayıpsız iletilir ve araç güvenli bir şekilde durdurulur.

Hidrolik Kriko: Araç tamir atölyelerinde kullanılan hidrolik krikolar, Pascal Prensibi ile çalışır. Küçük bir piston uygulanan kuvvet, büyük pistonda daha büyük bir kuvvet oluşturarak aracın kaldırılmasını sağlar.

Su Tesisatı ve Şehir Şebekesi: Suların yüksek binalara çıkarılması ve şehir şebekesinde akması, sıvı basıncı sayesinde gerçekleşir. Su kulelerinde depolanan su, basınç oluşturarak evlere ulaşır.

Barajlar: Baraj duvarları, sıvı basıncına dayanacak şekilde tasarlanır. Derinlik arttıkça basınç arttığı için barajların alt duvarları üst duvarlara göre daha kalın yapılır.

Sonuç olarak, sıvı basıncı hayatımızın birçok alanında güvenlik, konfor ve işlevsellik sağlayan temel bir fizik prensibidir.

Sistem	Sıvı Basıncının Rolü	Günlük Hayat Örneği
Hidrolik Fren	Kuvvet iletimi (Pascal Prensibi)	Araba fren sistemi
Hidrolik Kriko	Küçük kuvvetle büyük kuvvet elde etme	Oto tamir atölyeleri
Su Tesisatı	Suyun basınçla iletilmesi	Şehir şebekesi, bina tesisatı
Barajlar	Derinlikle artan basınca dayanıklılık	Hidroelektrik santralleri
Hidrolik Pres	Yüksek basınçla sıkıştırma	Sanayi, metal şekillendirme

Sıvı Basıncı Formülü

P = h · d · g

P: Basınç (Pa) | h: Derinlik (m) | d: Yoğunluk (kg/m³) | g: Yer çekimi ivmesi (m/s²)

Not: Metninizi kendi kelimelerinizle yazınız. Günlük hayattan fotoğraf, resim, tablo, şekil veya grafikler kullanarak zenginleştirebilirsiniz.

Çıkarımları Sunma - Poster

Afiş, poster veya dijital sunum ile sunma

Soru: Çalışmalarınız sonucunda elde ettiğiniz çıkarımlarınızı afiş, poster veya dijital sunum gibi yöntemlerden biri ile hazırlayarak sununuz.

Sıvı Basıncı Poster Çalışması
PDF formatında poster dosyası

PDF Aç PDF İndir

Poster Önizleme (PDF)

Eğer PDF önizlemesi çalışmazsa buraya tıklayarak yeni sekmede açabilirsiniz.
Posteri indirerek daha büyük boyutta inceleyebilirsiniz.

Poster İçeriği - Özet:

1. Araç Kaldırma Lifterleri

Küçük kesit alanlı pistona uygulanan küçük kuvvet, sıvı basıncı ile büyük pistonda devasa kaldırma kuvvetine dönüşür.

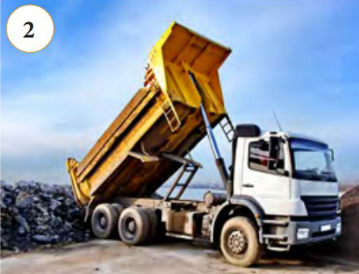

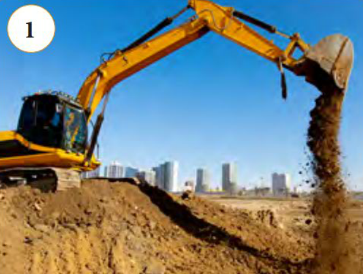

2. İş Makineleri

Ekskavatör, kepçe, vinç ve damperli kamyonlarda hidrolik silindirler kullanılır.

3. Çıkarımlar

Sıvılar sıkıştırılamaz, kuvvet kazancı sağlar, günlük hayatı kolaylaştırır.

Posterden Çıkarımlar:

Sıkıştırılamazlık Özelliği: Sıvılar sıkıştırılamaz kabul edildiği için üzerlerine uygulanan basıncı kayıpsız iletirler.
Kuvvet Kazancı: Küçük bir kuvvetle çok daha büyük yükleri kaldırmak ve kontrol etmek (Pascal Prensibi) mümkün hale gelir.
Günlük Hayat Kolaylığı: Hidrolik frenler, iş makineleri, asansörler ve ayarlanabilir koltuklar sıvı basıncı sayesinde hayatımızı kolaylaştırır ve güvenliği artırır.

Not: Poster dosyasını indirerek çıktı alabilir veya dijital ortamda sunumunuzda kullanabilirsiniz. PDF dosyası yüklenene kadar önizleme alanı placeholder olarak görünecektir.

Sıvı Basıncı Uygulamaları - Özet

Uygulama	Çalışma Prensibi	Günlük Hayat Örneği
Hidrolik Fren	Pascal Prensibi ile kuvvet iletimi	Otomobil, bisiklet frenleri
Hidrolik Kriko	Küçük pistondan büyük pistona kuvvet aktarımı	Araç kaldırma
Baraj	Derinlikle artan basınca dayanıklı tasarım	Hidroelektrik santrali
Su Tesisatı	Basınçlı su iletimi	Şehir şebekesi, bina tesisatı
Hidrolik Pres	Yüksek basınçla sıkıştırma	Sanayi, metal işleme

7. Alıştırma

3. Ünite: Akışkanlar

Sayfa 159

3. AKIŞKANLAR

3.2. Sıvılarda Basınç

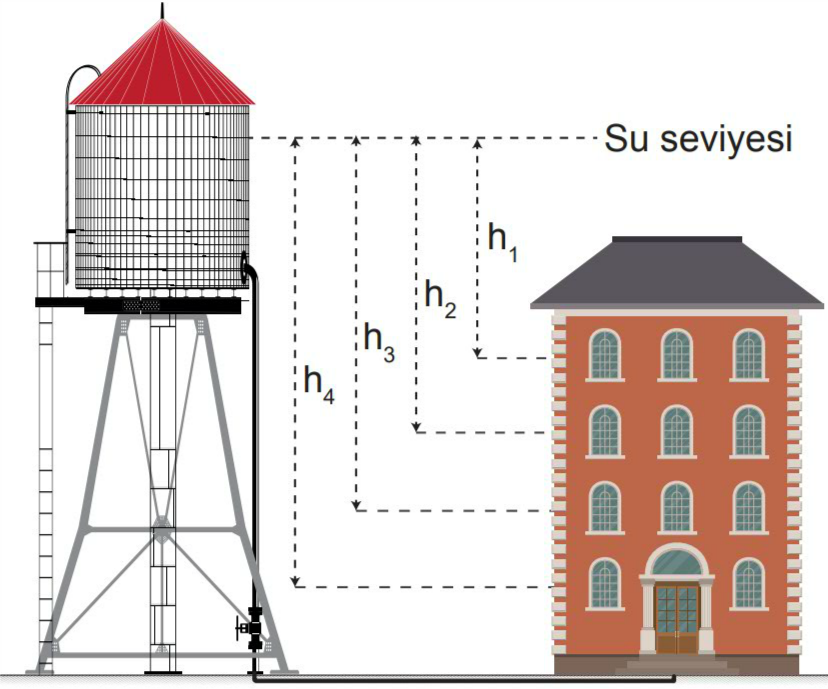

Su Tesisatı ve Sıvı Basıncı

Temiz suyun binalara ulaştırılması ve atık suyun binalardan uzaklaştırılması, modern hayatın vazgeçilmez parçasıdır. Bu işlemler, sıvı basıncına dayalı ilkeler sayesinde mümkün olmaktadır. Konut ve iş yerlerinde kullanılan temiz su ve atık su tesisatı, borular ve diğer tesisat elemanlarından oluşur. Su tesisatı sisteminin temel ilkesi, suyun belirli bir basınç altında borular aracılığıyla taşınmasıdır. Suyun basıncı, genellikle su kulesi gibi yüksek bir nokta veya su pompaları yardımıyla sağlanır.

Bilgi: h₁, h₂, h₃, h₄ su yüzeyi ile musluk arasındaki dikey mesafelerdir. h₄ en büyük (en derin), h₁ en küçüktür (en sığ).

Akış Sürati ve Sıvı Basıncı İlişkisi

Musluklardan akan suyun sürati

Soru: Her bir kattaki özdeş musluklardan akan suyun akış süratini sıvı basıncı ile ilişkilendirerek değerlendiriniz.

Sıvı basıncı: P = h·d·g formülü ile hesaplanır.
Derinlik (h) arttıkça sıvı basıncı artar.
h₄ > h₃ > h₂ > h₁ olduğundan en alt kattaki (4. kat) musluk en büyük basınca sahiptir.
Basınç arttıkça suyun akış sürati artar.
Değerlendirme: 4. kattaki musluktan su en hızlı, 1. kattaki musluktan en yavaş akar.

Cevap: 4. kat > 3. kat > 2. kat > 1. kat (Akış sürati en büyükten en küçüğe)

Farklı Sıvılar ve Basınç Değişimi

Yoğunluğun basınca etkisi

Soru: Su depolarından farklı tür sıvılar (yağ, sıvı kimyasal maddeler vb.) aynı yöntemle taşındığında katlara giden sıvı basıncında ne gibi değişimler gözlenebilir?

Sıvı basıncı P = h·d·g formülüne göre yoğunluğa (d) bağlıdır.
Farklı sıvıların yoğunlukları farklı olduğu için basınç da değişir.
Yoğunluğu büyük olan sıvı (örneğin gliserin, cıva) daha büyük basınç oluşturur.
Yoğunluğu küçük olan sıvı (örneğin yağ, alkol) daha küçük basınç oluşturur.
Bu nedenle farklı sıvılar taşındığında katlardaki basınç değerleri değişir.

Cevap: Yoğunluğu büyük olan sıvı daha büyük basınç, yoğunluğu küçük olan sıvı daha küçük basınç oluşturur.

Boşluk Doldurma

Doğru ve Ters Orantı

Soru: Aşağıdaki cümlelerde boş bırakılan yerleri "doğru" ve "ters" sözcüklerinden uygun olanıyla doldurunuz.

I. Sıvı basıncı, derinlikle doğru orantılı olarak değişir.
II. Sıvı basıncı, sıvının yoğunluğu ile doğru orantılı olarak değişir.
III. Sıvı basıncı, yer çekimi ivmesi ile doğru orantılı olarak değişir.

Cevap: I. doğru | II. doğru | III. doğru
(P = h·d·g formülünde tüm değişkenler basınçla doğru orantılıdır.)

7. Alıştırma - Özet

#	Soru	Cevap
a	Akış sürati sıralaması	4. kat > 3. kat > 2. kat > 1. kat
b	Farklı sıvıların etkisi	Yoğunluk arttıkça basınç artar
c-I	Derinlik ile ilişkisi	Doğru orantı
c-II	Yoğunluk ile ilişkisi	Doğru orantı
c-III	Yer çekimi ile ilişkisi	Doğru orantı
