2. KUVVET VE HAREKET

2.3. Vektörler

Vektörler ve Kullanım Alanları

Vektörler, doğadaki bazı olayların açıklanmasında ve bazı bilimsel hesaplamalarda kullanılır. Fizik, mühendislik, matematik gibi disiplinlerde vektörlerin özelliklerinden yararlanılır. Fiziksel birçok olayın açıklanmasında vektörler yardımcı olur. Kuvvet ve hız gibi fiziksel niceliklerin analizinde yaygın olarak kullanılır.

Mühendislikte yapı incelemeleri, mekanik tasarımlar, elektrik ve manyetizma gibi alanlarda vektörler önemli bir rol oynar. Örneğin bir köprü analiz edilirken köprüye etki eden kuvvetlerin vektörel olarak değerlendirilmesi gerekir. Bu değerlendirmeler, sabitlenmiş köprünün ayakta durması ve üzerinden geçen araçların güvenliği için oldukça önemlidir.

Havacılık ve uzay mühendisliğinde roketlerin ve uçakların yönlendirilmesi, yörünge hesaplamaları gibi birçok uygulama vektör kavramını içerir.

Soru: Başka hangi çalışmalarda vektörlerden yararlanılmaktadır?

Havacılık

Uçakların rota planlaması, rüzgar yönü ve hız analizi

Uzay Araştırmaları

Roket yörüngeleri, uydu yerleştirme, gezegen keşifleri

İnşaat Mühendisliği

Köprü, bina, baraj gibi yapıların statik analizleri

Elektrik-Elektronik

Elektrik alanları, manyetik alanlar, devre analizleri

Navigasyon

GPS, harita okuma, yön bulma, rota hesaplama

Tıp

Tıbbi görüntüleme (MR, tomografi), biyomekanik

Sonuç: Vektörler; havacılık, uzay araştırmaları, inşaat mühendisliği, elektrik-elektronik, navigasyon, tıp, oyun ve animasyon gibi birçok alanda yön ve büyüklük gerektiren tüm hesaplamalarda kullanılmaktadır.

Vektörlerin Gösterimi

Vektör Nedir?

Büyüklük ve yön ile ifade edilen niceliklerdir.
Örnek: Hız (\(\vec{v}\)), Kuvvet (\(\vec{F}\)), Yer Değiştirme (\(\vec{d}\))
Ok ile gösterilir: Uzunluğu = Büyüklük, Yönü = Ok yönü
Vektör sembolü: \(\vec{A}\) veya \(\mathbf{A}\)

Vektör Örnekleri

\(\vec{v} = 80 \, \text{km/h}\) doğu → Hız vektörü
\(\vec{F} = 50 \, \text{N}\) sağa → Kuvvet vektörü
\(\vec{d} = 10 \, \text{m}\) kuzey → Yer değiştirme vektörü
\(\vec{a} = 5 \, \text{m/s}^2\) yukarı → İvme vektörü

Not: Vektörler, yönlerine göre doğu-batı, kuzey-güney, sağ-sol, yukarı-aşağı gibi yönlerle ifade edilir.

3. Etkinlik

2. Ünite: Kuvvet ve Hareket

Sayfa 65-66

2. KUVVET VE HAREKET

2.3. Vektörler

Vektörlerin Özellikleri

Amaç: Aynı doğrultu üzerinde yer alan farklı vektörlerin yön ve büyüklüklerine yönelik bilimsel çıkarım yapabilme

Süre: 35 dk.

1. Vektörlerin İncelenmesi

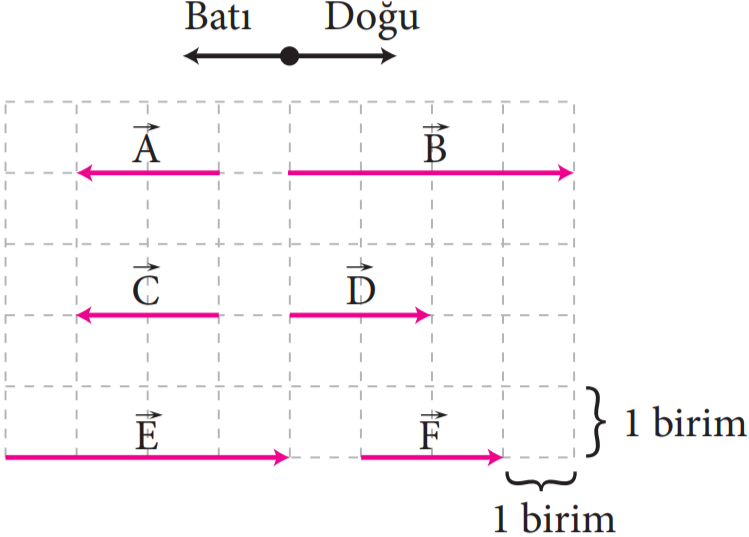

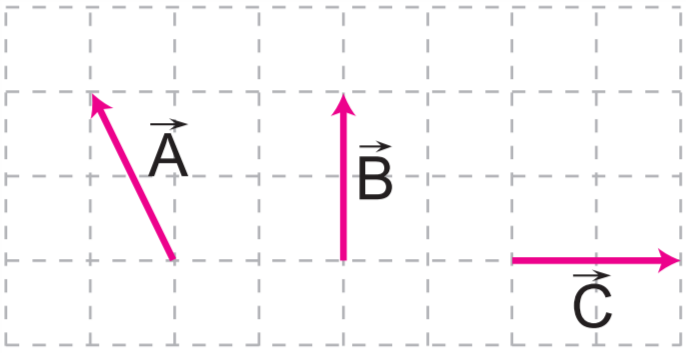

Yandaki şekilde kenar uzunlukları 1 birim olan eşit bölmelerin düşülen üzerindeki vektörler ölçekli olarak verilmiştir. Şekildeki vektörleri yön ve büyüklük bakımından inceleyiniz ve soruları yanıtlayınız.

a) Vektörlerin büyüklüğünü belirleme

Şekildeki vektörlerin eşit bölmelerin düşülen üzerinde verilmesi, büyüklüğünün belirlenmesi için bir kolaylıktır. Vektörlerin eşit bölmelerin düşülen üzerinde verilmediği durumda büyüklüklerini belirleyici özelliğin ne olabileceğini yazınız.

Cevap: Vektörün uzunluğu (okun boyu) büyüklüğünü belirler.
Eşit bölmeli düzlem olmadığında ölçek kullanılır.
Vektörün çiziminde ok uzunluğu ve ölçek oranı ile büyüklük hesaplanır.

b) Vektörlerin yönleri ve büyüklükleri

Vektör	Yönü	Büyüklüğü
\(\vec{A}\)	Batı (←)	2 birim
\(\vec{B}\)	Doğu (→)	4 birim
\(\vec{C}\)	Batı (←)	2 birim
\(\vec{D}\)	Doğu (→)	2 birim
\(\vec{E}\)	Doğu (→)	4 birim
\(\vec{F}\)	Doğu (→)	2 birim

c) \(\vec{A}\) ve \(\vec{C}\) vektörleri eşittir. Başka hangi vektörler eşittir?

\(\vec{E}\) ve \(\vec{B}\) eşit vektörlerdir.
Neden? Her ikisi de 2 birim büyüklüğünde ve aynı yönde (Doğu) oldukları için eşittirler.

d) \(\vec{A}\) ve \(\vec{D}\) vektörleri zıttır. Başka hangi vektörler zıttır?

\(\vec{C}\) ve \(\vec{D}\) zıt vektörlerdir.
\(\vec{A}\) ve \(\vec{D}\) zıt vektörlerdir.
\(\vec{C}\) ve \(\vec{F}\) zıt vektörlerdir.
\(\vec{A}\) ve \(\vec{F}\) zıt vektörlerdir.

e) \(\vec{B} = 2\vec{D}\) ilişkisi. Başka hangi vektörler arasında benzer ilişki vardır?

\(\vec{B} = 2\vec{D}\) (4 = 2·2)
\(\vec{E} = 2\vec{D}\) (4 = 2·2)
\(\vec{E} = 2\vec{F}\) (4 = 2·2)

f) \(\vec{B} = -2\vec{C}\) ilişkisi. Bir vektörün negatif reel sayı ile çarpılması durumunda hangi özellikler değişir?

\(\vec{B} = -2\vec{A}\) (4 birim doğu = -2 · (-2) birim batı)
\(\vec{E} = -2\vec{A}\) (4 birim doğu = -2 · (-2) birim batı)
\(\vec{E} = -2\vec{C}\) (4 birim doğu = -2 · (-2) birim batı)

Negatif Reel Sayı ile Çarpımda Değişen Özellikler:

Yön değişir (tam tersi olur).
Büyüklük çarpanın mutlak değeri kadar değişir.

2. Vektörlerle İlgili Sorular

a) İki vektörün eşit vektör olması için hangi özellikleri aynı olmalıdır?

Büyüklükleri aynı olmalıdır.
Yönleri aynı olmalıdır.

b) İki vektörün zıt vektör olması için hangi özellikleri aynı olmalıdır?

Büyüklükleri aynı olmalıdır.
Yönleri zıt (tam tersi) olmalıdır.

c) Bir vektör reel sayı ile çarpılırsa vektörün hangi özellikleri değişebilir?

Büyüklük: Çarpanın mutlak değeri kadar değişir.
Yön:
- Pozitif çarpan: Yön değişmez.
- Negatif çarpan: Yön tersine döner.

3. Değerlendirme

Vektörlerin yön ve büyüklüklerine yönelik verdiğiniz cevapları arkadaşlarınızın cevaplarıyla karşılaştırınız.

Eşit Vektör

Aynı büyüklük ve yön

Zıt Vektör

Aynı büyüklük, zıt yön

Reel Sayı ile Çarpım

Pozitif: Yön aynı
Negatif: Yön ters

Not: Eşit vektörler \(\vec{A} = \vec{C}\), \(\vec{E} = \vec{F}\) | Zıt vektörler \(\vec{A}\) ve \(\vec{D}\), \(\vec{C}\) ve \(\vec{D}\)

Değerlendirme

2. Ünite: Kuvvet ve Hareket

Sayfa 67

2. KUVVET VE HAREKET

2.3. Vektörler

Değerlendirme

Kenar uzunlukları 1 birim olan eşit bölmelerdirilmiş düzlemler üzerinde aşağıda verilen işlemleri yapınız.

Eşit Vektör Çizme

En az iki tane eşit vektör çiziniz

Soru: En az iki tane eşit vektör çiziniz.

Açıklama:

A ve B vektörleri eşittir.
Büyüklükleri (3 birim) ve yönleri (Doğu) aynıdır.
Başlangıç noktaları farklı olsa da eşit vektörlerdir.

Zıt Vektör Çizme

Çizdiğiniz eşit vektörlerden biri için zıt vektör çiziniz

Soru: Çizdiğiniz eşit vektörlerden biri için zıt vektör çiziniz.

Açıklama:

A ve C vektörleri zıttır.
Büyüklükleri (3 birim) aynı, yönleri zıttır (Doğu / Batı).

Pozitif Reel Sayı ile Çarpım

Büyüklüğü 2 birim olan vektörü \(\frac{3}{2}\) ile çarpma

Soru: Büyüklüğü 2 birim olan bir vektör oluşturunuz ve bu vektörü \(\frac{3}{2}\) ile çarparak elde ettiğiniz vektörü çiziniz.

Açıklama:

A = 2 birim, Doğu
B = 3/2 × A = 2 × 3/2 = 3 birim, Doğu
Pozitif çarpımda: Yön aynı, büyüklük artar.

Negatif Reel Sayı ile Çarpım

Büyüklüğü 2 birim olan vektörü -2 ile çarpma

Soru: Büyüklüğü 2 birim olan bir vektör oluşturunuz ve bu vektörü \(-2\) ile çarparak elde ettiğiniz vektörü çiziniz.

Açıklama:

A = 2 birim, Doğu
B = -2 × A = 4 birim, Batı
Negatif çarpımda: Yön tersine döner, büyüklük artar.

Günlük Hayat Örneği

Eşit vektör, zıt vektör veya reel sayı ile çarpılmış vektör örneği

Soru: Eşit vektör, zıt vektör veya reel sayı ile çarpılmış vektörün günlük hayatta kullanıldığı bir örnek yazınız.

Eşit Vektör

Örnek:

Aynı yönde ve aynı süratte giden iki araç. Her ikisi de 90 km/h hızla doğu yönünde gidiyor.

Zıt Vektör

Örnek:

İki takım halat çekme oyununda aynı büyüklükte (500 N) zıt yönlerde çekiyor. Kuvvetler zıt vektördür.

Reel Sayı ile Çarpım

Örnek:

Araba 50 km/h doğu giderken hızını 2 katına çıkarırsa (100 km/h doğu). Bu pozitif çarpımdır.

Ek Örnekler:

Eşit Vektör: Aynı hızla aynı yönde giden iki tren
Zıt Vektör: İki kişinin aynı büyüklükte zıt yönlerde ittiği kutu
Pozitif Çarpım: Fan hızını 2 katına çıkarmak (yön aynı)
Negatif Çarpım: Arabanın geri vitesle hareketi (yön ters)

Sonuç: Vektörler günlük hayatta navigasyon, ulaşım, spor, mühendislik gibi birçok alanda kullanılır.

Vektör İşlemleri Özet

İşlem	Büyüklük	Yön	Örnek
Eşit Vektör	Aynı	Aynı	A = B
Zıt Vektör	Aynı	Zıt	C = -A
Pozitif Çarpım	Değişir	Aynı	2A
Negatif Çarpım	Değişir	Zıt	-2A

6-7. Alıştırmalar

2. Ünite: Kuvvet ve Hareket

Sayfa 69-70

2. KUVVET VE HAREKET

2.3. Vektörler

Vektör Çizimleri

A vektörü ile eşit, zıt ve çarpılmış vektörler

Soru: Yandaki şekilde kenar uzunlukları 1 birim olan eşit bölmelerindirilmiş düzlemde \(\vec{A}\) vektörü verilmiştir. Buna göre aşağıda ifade edilen vektörleri \(\vec{A}\) vektörü ile ilişkilendirerek çiziniz.

a) \(\vec{A}\) vektörüne eşit olan bir vektör

B vektörü A'ya eşittir.
Büyüklük (3 birim) ve yön (Doğu) aynıdır.

b) \(\vec{A}\) vektörüne zıt olan bir vektör

C vektörü A'ya zıttır.
Büyüklük (3 birim) aynı, yön (Batı) zıttır.

c) \(\frac{3}{2}\vec{A}\) vektörü

D = \(\frac{3}{2}\vec{A}\) = 3 × 1.5 = 4.5 birim, Doğu
Pozitif çarpım: Yön aynı (Doğu), büyüklük artar.

d) \(-2\vec{A}\) vektörü

E = \(-2\vec{A}\) = 3 × 2 = 6 birim, Batı
Negatif çarpım: Yön ters (Batı), büyüklük artar.

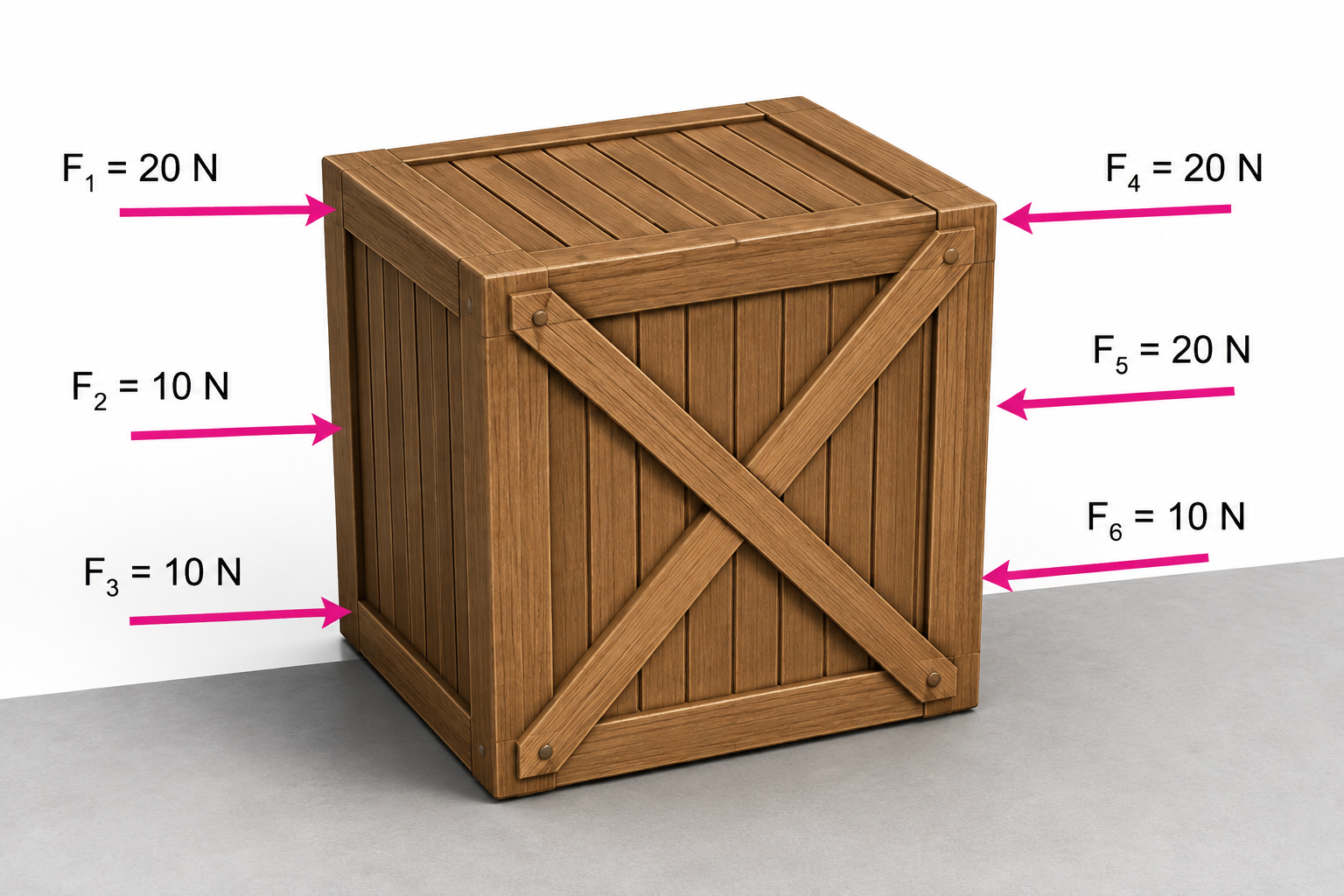

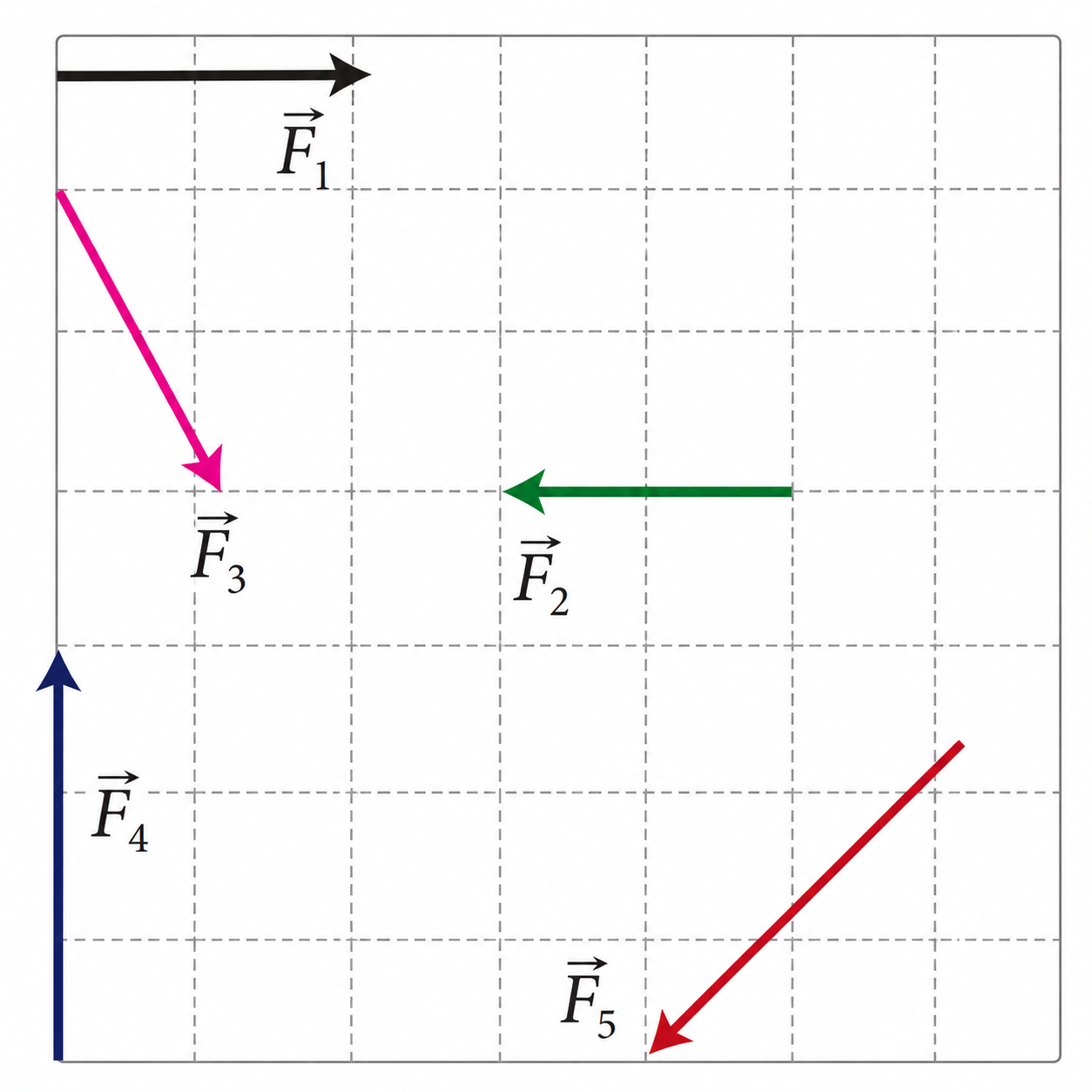

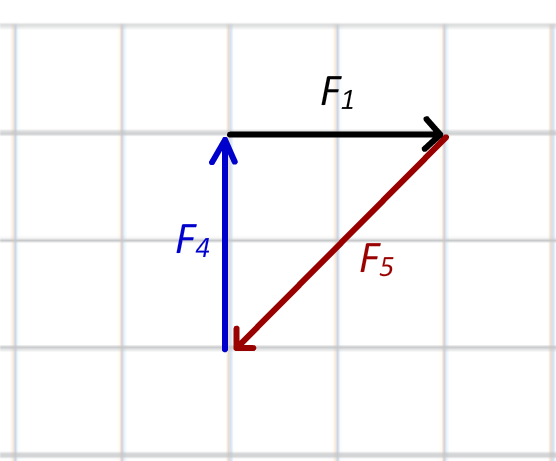

Kuvvet Vektörleri

Eşit, zıt vektörler ve F1 cinsinden ifade

a) Birbirine eşit olan kuvvetleri yazınız.

F₂ = F₃ (10 N, farklı yerlerde ama eşit büyüklük)
F₄ = F₅ (20 N, farklı yerlerde ama eşit büyüklük)

Not: Eşit vektörler aynı büyüklük ve yön gerektirir. Burada sadece büyüklükler eşittir, yönler farklıdır. Yani vektörel eşitlik değil, büyüklük eşitliği vardır.

b) Birbirine zıt olan kuvvetler hangileridir?

F₁ ve F₄ (20 N, sağ / sol)
F₁ ve F₅ (20 N, sağ / sol)
F₂ ve F₆ (10 N, sağ / sol)
F₃ ve F₆ (10 N, sağ / sol)

Sonuç: Zıt vektörler için büyüklük eşit, yön zıt olmalıdır.

c) \(\vec{F}_2, \vec{F}_3, \vec{F}_4, \vec{F}_5\) ve \(\vec{F}_6\) kuvvetlerini \(\vec{F}_1\) cinsinden yazınız.

F₁ = 20 N (sağ)
F₂ = 10 N (sağ) → F₂ = ½ F₁
F₃ = 10 N (sağ) → F₃ = ½ F₁
F₄ = 20 N (sol) → F₄ = -F₁
F₅ = 20 N (sol) → F₅ = -F₁ (zıt yön, eşit büyüklük)
F₆ = 10 N (sol) → F₆ = -½ F₁ (zıt yön, yarı büyüklük)

Çalışma Yaprağı

2. Ünite: Kuvvet ve Hareket

Sayfa 70-71

2. KUVVET VE HAREKET

2.3. Vektörler

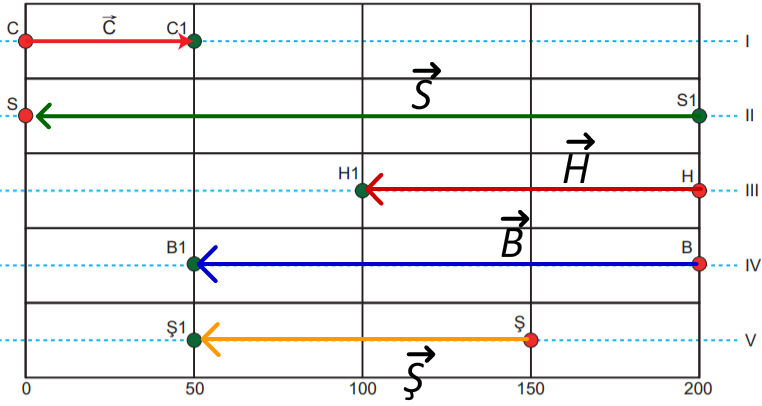

Atletizm Pistleri

Antrenör Ceyda, olimpiyat oyunlarına atletizm alanında hazırlanan Cihan, Sudem, Hülya, Birol ve Şule'ye beş kulvarlı pist üzerinde yapacakları koşularla ilgili görevler veriyor.

Cihan, I numaralı kulvarda C noktasından C₁ noktasına koşacak.
Sudem, II numaralı kulvarda S noktasından S₁ noktasına koşacak.
Hülya, III numaralı kulvarda H noktasından H₁ noktasına koşacak.
Birol, IV numaralı kulvarda B noktasından B₁ noktasına koşacak.
Şule, V numaralı kulvarda Ş noktasından Ş₁ noktasına koşacak.

Not: Kulvardaki yatay her aralık 50 m'dir.

Vektör Çizimleri

Sudem, Hülya, Birol ve Şule'nin vektörleri

Soru: Sudem, Hülya, Birol ve Şule'nin yaptığı hareketi \(\vec{C}\) vektörüne benzer şekilde pist üzerinde çizerek gösteriniz.

Eşit Vektörler

Hangi sporcular için vektörler eşittir?

Soru: Hangi sporcular için çizdiğiniz vektörler eşittir?

Hülya ve Şule (III. ve V. kulvar) → \(\vec{H} = \vec{Ş}\) (100m , Sol)

Cihan ve Sudem'in Vektörleri

Vektörler arasındaki ilişki

Soru: Cihan ile Sudem'in hareketi için çizilmiş olan vektörleri karşılaştırarak vektörlerin arasındaki ilişkiyi yazınız.

4. \(\vec{C} = - \vec{S}\) (Eşit vektörler)
\(\vec{C} = - 1/4. \vec{S}\) (Eşit vektörler)

Sudem ve Şule'nin Vektörleri

Büyüklük karşılaştırması

Soru: Sudem ile Şule'nin hareketi için çizilmiş olan vektörleri büyüklükleri açısından karşılaştırarak vektörlerin arasındaki ilişkiyi yazınız.

Sudem (\(\vec{S}\)): 4 aralık = 200 m, Doğu
Şule (\(\vec{Ş}\)): 2 aralık = 100 m, Doğu
Yönler aynıdır: Her ikisi de Doğu yönündedir.
Sonuç: \(\vec{S} = 2.\vec{Ş}\) (Eşit vektörler)

Şule ve Birol'un Vektörleri

Eşit olması için görev değişikliği

Soru: Şule ile Birol'un hareketi için çizilmiş olan vektörlerin eşit olması için antrenörün nasıl bir görev değişikliği yapması gerekir? Açıklayınız.

Mevcut Durum:

Birol (\(\vec{B}\)): 3 aralık = 150 m, Doğu (IV. kulvar)
Şule (\(\vec{Ş}\)): 2 aralık = 100 m, Doğu (V. kulvar)

Eğer eşit olmasını istiyorsak yapılabilecek değişiklikler:

Birol Koştuğu mesafenin 2/3 ünü koşmalı
Şule koştuğu mesafenin 3/2 sini koşmalı

4. Etkinlik

2. Ünite: Kuvvet ve Hareket

Sayfa 72-74

2. KUVVET VE HAREKET

2.3. Vektörler

Vektörlerin Toplanması ve Bileşenlerine Ayrılması

Amaç: Vektörleri toplayabilme ve bileşenlerine ayırabilme

Süre: 20 dk.

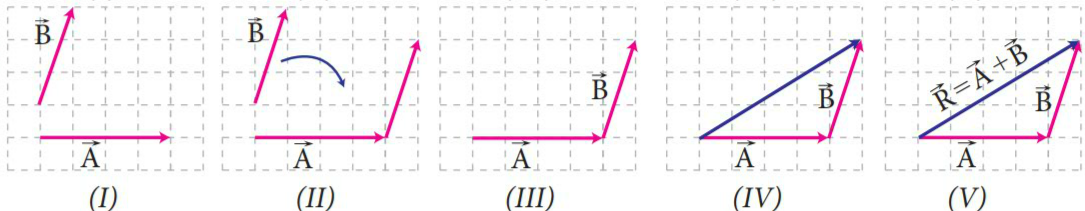

1. Vektör Toplama Yöntemi (Uç Uca Ekleme)

a) İşlem basamaklarını yazınız.

I. Basamak: Farklı yönlerde iki vektör (\(\vec{A}\) ve \(\vec{B}\)) verilir.
II. Basamak: Birinci vektör (\(\vec{A}\)) çizilir.
III. Basamak: İkinci vektörün (\(\vec{B}\)) başlangıcı, birinci vektörün ucuna getirilir (uç uca ekleme).
IV. Basamak: İlk vektörün başlangıcından, ikinci vektörün ucuna bir vektör çizilir.
V. Basamak: Çizilen bu vektör, \(\vec{A}\) ve \(\vec{B}\)'nin bileşkesi (\(\vec{R}\)) olur: \(\vec{R} = \vec{A} + \vec{B}\).

b) Bu yönteme bir isim vermeniz istense hangi ismi verirdiniz?

Uç Uca Ekleme Yöntemi (veya Poligon Yöntemi)
Açıklama: Vektörlerin uçları ardışık olarak birleştirilir. Bileşke, ilk vektörün başlangıcından son vektörün ucuna çizilir.

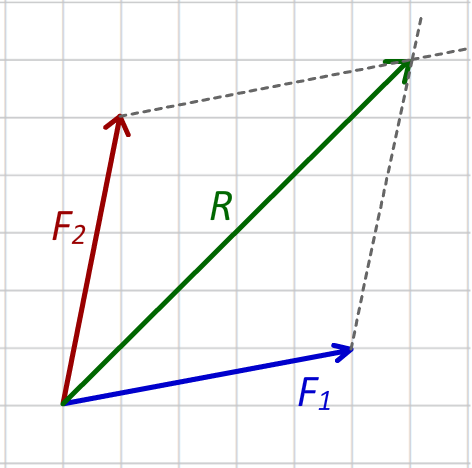

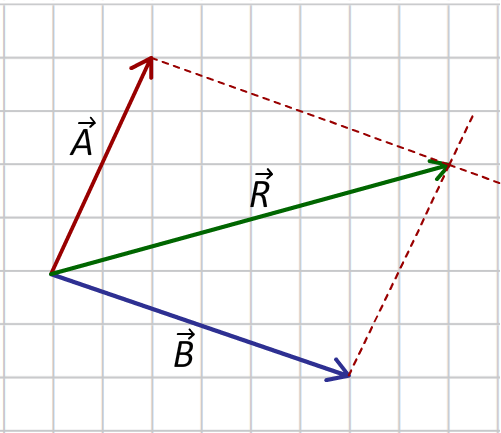

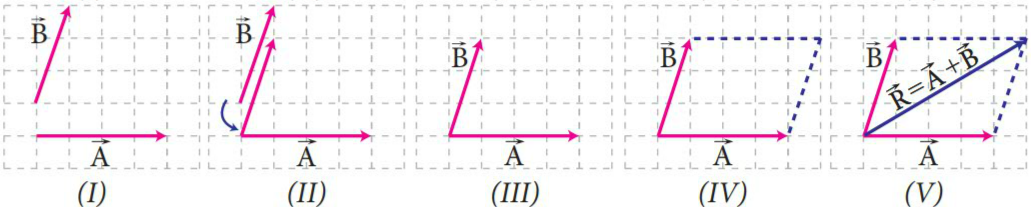

2. Vektör Toplama Yöntemi (Paralelkenar Yöntemi)

a) İşlem basamaklarını yazınız.

I. Basamak: Farklı yönlerde iki vektör (\(\vec{A}\) ve \(\vec{B}\)) aynı başlangıç noktasına konur.
II. Basamak: Vektörlerin uçlarından birbirine paralel çizgiler çizilerek paralelkenar tamamlanır.
III. Basamak: Ortak başlangıç noktasından, karşı köşeye bir köşegen çizilir.
IV. Basamak: Bu köşegen, \(\vec{A}\) ve \(\vec{B}\)'nin bileşkesi (\(\vec{R}\)) olur.
V. Basamak: \(\vec{R} = \vec{A} + \vec{B}\) olarak ifade edilir.

b) Bu yönteme bir isim vermeniz istense hangi ismi verirdiniz?

Paralelkenar Yöntemi
Açıklama: Vektörler aynı başlangıç noktasından çizilir, paralelkenar tamamlanır. Bileşke, köşegendir.

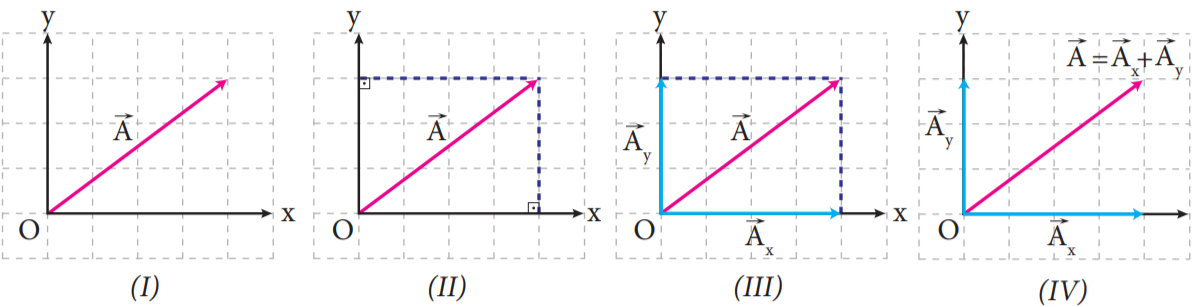

3. Vektörün Bileşenlerine Ayrılması

Bileşenlerine Ayırma Basamakları:

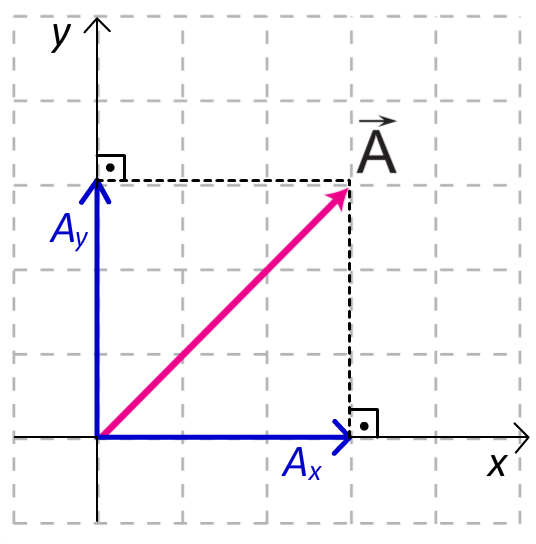

I. Basamak: \(\vec{A}\) vektörü x-y ekseninin orijininde verilir.
II. Basamak: Vektörün ucundan x ve y eksenlerine dik çizgiler çizilir.
III. Basamak: Vektörün x bileşeni (\(\vec{A_x}\)) ve y bileşeni (\(\vec{A_y}\)) belirlenir.
IV. Basamak: \(\vec{A} = \vec{A_x} + \vec{A_y}\) olarak ifade edilir.

4. Toplama Yöntemlerinin Karşılaştırılması

Soru:

Etkinliğin 1 ve 2. basamağında kullanılan toplama yöntemlerinin işlem basamaklarını ve sonuçlarını karşılaştırarak toplama işlemleri arasındaki ilişkiyi yazınız.

Benzerlikler:
- Her iki yöntemde de \(\vec{R} = \vec{A} + \vec{B}\) bileşkesi bulunur.
- Her iki yöntemde de vektörlerin büyüklük ve yönleri korunur.
- Her iki yöntemde de sonuç aynıdır (bileşke vektör).
Farklılıklar:
- Uç Uca Ekleme: Vektörler ardışık olarak birleştirilir.
- Paralelkenar: Vektörler aynı başlangıç noktasından çizilir.
Sonuç: İki yöntem de \(\vec{R} = \vec{A} + \vec{B}\)'yi verir. Farklı gösterim şekilleridir.

5. Vektör ve Bileşenleri Arasındaki İlişki

Soru:

Etkinliğin 3. basamağındaki \(\vec{A}\) vektörü ve bileşenleri arasındaki ilişkiyi yazınız.

\(\vec{A} = \vec{A_x} + \vec{A_y}\) (Vektör, bileşenlerinin toplamıdır.)
\(\vec{A_x}\): \(\vec{A}\)'nın x eksenindeki bileşeni
\(\vec{A_y}\): \(\vec{A}\)'nın y eksenindeki bileşeni
Bileşenler dik (birbirine 90°) açı yapar.
\(|\vec{A}|^2 = |\vec{A_x}|^2 + |\vec{A_y}|^2\) (Pisagor bağıntısı)

6. Vektör Toplama Yöntemleri Hakkında Çıkarımlar

Soru:

Etkinliğin 1 ve 2. basamağında elde edilen bileşke vektörler ile 3. basamakta elde edilen bileşenler incelendiğinde vektörlerin toplanma yöntemleri hakkında hangi çıkarımlar yapılabilir?

Çıkarım 1: Vektörler farklı yöntemlerle toplanabilir, sonuç aynıdır.
Çıkarım 2: Uç uca ekleme ve paralelkenar yöntemleri denktir.
Çıkarım 3: Bir vektör, bileşenlerine ayrılabilir ve toplanabilir.
Çıkarım 4: Bileşke vektör, bileşen vektörlerin toplamıdır.
Çıkarım 5: Vektör toplama işlemi değişmelidir: \(\vec{A} + \vec{B} = \vec{B} + \vec{A}\)

Özet: Vektörler uç uca ekleme veya paralelkenar yöntemiyle toplanabilir. Bileşke vektör, bileşenlerin toplamıdır. \(\vec{R} = \vec{A} + \vec{B} = \vec{A_x} + \vec{A_y} + \vec{B_x} + \vec{B_y}\)

Vektör Toplama Yöntemleri - Karşılaştırma

Yöntem	Uygulama	Bileşke
Uç Uca Ekleme	Vektörler ardışık olarak birleştirilir	Başlangıçtan uca çizilir
Paralelkenar	Vektörler aynı başlangıçtan çizilir	Köşegen olarak çizilir
Bileşenlerine Ayırma	Vektör x ve y bileşenlerine ayrılır	Bileşenler toplanır

Değerlendirme

2. Ünite: Kuvvet ve Hareket

Sayfa 74-75

2. KUVVET VE HAREKET

2.3. Vektörler

Vektör Toplama

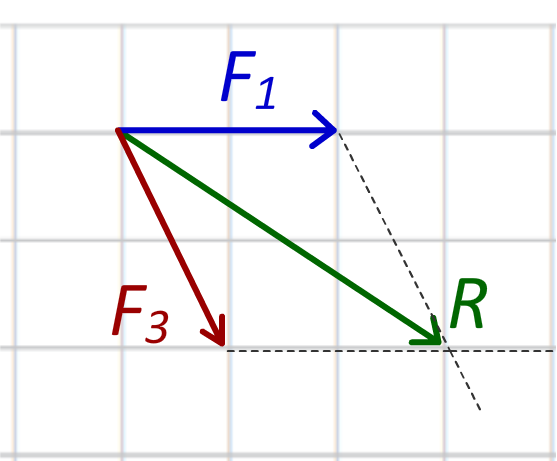

Yandaki eşit bölmelendirilmiş düzlemde \( \vec{F}_1, \vec{F}_2, \vec{F}_3, \vec{F}_4 \) ve \( \vec{F}_5 \) vektörleri verilmiştir. Aşağıda verilen vektörel toplama işlemlerini gerçekleştirerek elde ettiğiniz sonucu düzlem üzerinde çiziniz.

\(\vec{F}_1 + \vec{F}_3\) Paralelkenar Yöntemi

Paralelkenar yöntemi ile toplama

Soru: \(\vec{F}_1 + \vec{F}_3\) işlemini paralelkenar yöntemi ile yapınız.

Paralelkenar Yöntemi: F₁ ve F₃ aynı başlangıçtan çizilir, paralelkenar tamamlanır, köşegen çizilir.
Bileşke: \(\vec{R} = \vec{F}_1 + \vec{F}_3\)

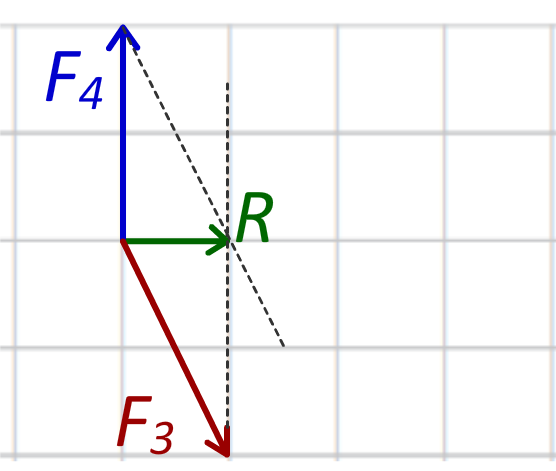

\(\vec{F}_3 + \vec{F}_4\) Paralelkenar Yöntemi

Paralelkenar yöntemi ile toplama

Soru: \(\vec{F}_3 + \vec{F}_4\) işlemini paralelkenar yöntemi ile yapınız.

Paralelkenar Yöntemi: F₃ ve F₄ aynı başlangıçtan çizilir, paralelkenar tamamlanır, köşegen çizilir.
Bileşke: \(\vec{R} = \vec{F}_3 + \vec{F}_4\)
R (bileşke) 1 birim, sağa yönlüdür.

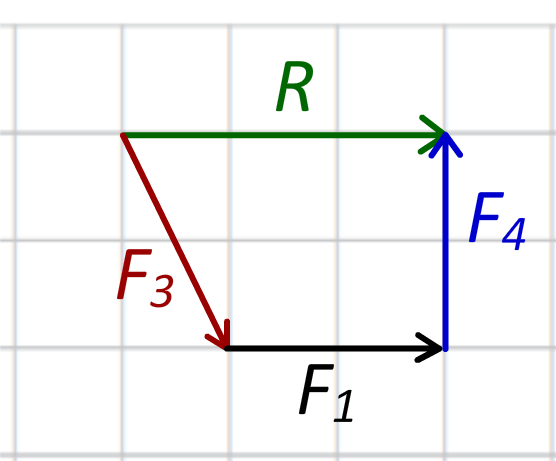

\(\vec{F}_1 + \vec{F}_3 + \vec{F}_4\) Uç Uca Ekleme

Uç uca ekleme yöntemi ile toplama

Soru: \(\vec{F}_1 + \vec{F}_3 + \vec{F}_4\) işlemini uç uca ekleme yöntemi ile yapınız.

Uç Uca Ekleme: F₁ → F₃ → F₄ ardışık olarak eklenir.
Bileşke: Başlangıçtan uca çizilir.
\(\vec{R} = \vec{F}_1 + \vec{F}_3 + \vec{F}_4\)

\(\vec{F}_2 + \vec{F}_3 + \vec{F}_4\) Bileşenlerine Ayırma

Bileşenlerine ayırma yöntemi ile toplama

Soru: \(\vec{F}_2 + \vec{F}_3 + \vec{F}_4\) işlemini bileşenlerine ayırma yöntemini kullanarak yapınız.

Vektör	Büyüklük	Yön	x Bileşeni	y Bileşeni
F₂	2 birim	Sola	-2	0
F₃	1 birim sağ + 2 birim aşağı	Sağ-Aşağı (↘)	+1	-2
F₄	2 birim	Yukarı	0	+2
Toplam			-1	0

Bileşke: \(\vec{R} = (-1)\) birim sol

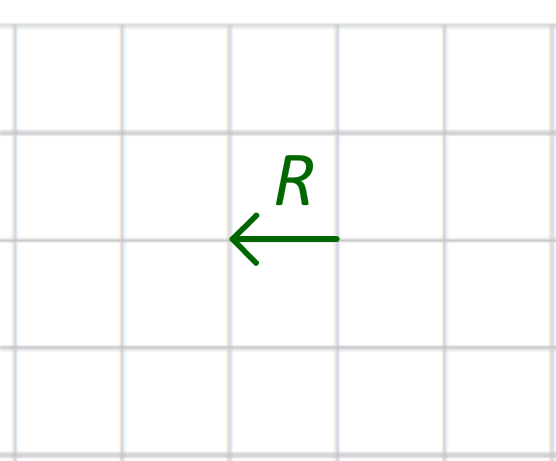

\(\vec{F}_1 + \vec{F}_4 + \vec{F}_5\) Uç Uca Ekleme

Uç uca ekleme yöntemi ile toplama

Soru: \(\vec{F}_1 + \vec{F}_4 + \vec{F}_5\) işlemini uç uca ekleme yöntemini kullanarak yapınız.

Uç Uca Ekleme: F₁ → F₄ → F₅ ardışık olarak eklenir.
Bileşke: Başlangıçtan uca çizilir.
\(\vec{R} = 0\)

8. Alıştırma

2. Ünite: Kuvvet ve Hareket

Sayfa 76

2. KUVVET VE HAREKET

2.3. Vektörler

Vektörlerin Uç Uca Ekleme Yöntemi ile Toplanması

A, B ve C vektörlerinin toplamı

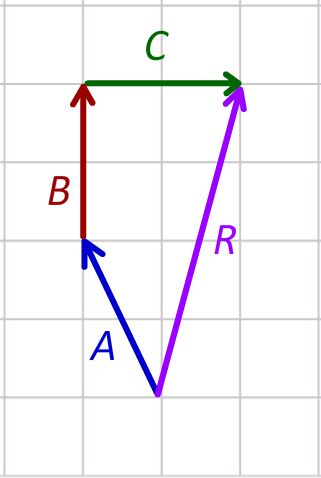

Soru: Yandaki şekilde aynı düzlemde verilen \(\vec{A}\), \(\vec{B}\) ve \(\vec{C}\) vektörlerinin toplamını uç uca ekleme yöntemi ile bulunuz ve işlem basamaklarını kısaca açıklayınız.

Uç Uca Ekleme Yöntemi ile Toplama

İşlem Basamakları:

I. Basamak: Verilen \(\vec{A}\), \(\vec{B}\) ve \(\vec{C}\) vektörleri aynı düzlemde gösterilir.
II. Basamak: \(\vec{A}\) vektörü çizilir (başlangıç noktası belirlenir).
III. Basamak: \(\vec{B}\) vektörünün başlangıcı, \(\vec{A}\) vektörünün ucuna getirilir (uç uca ekleme).
IV. Basamak: \(\vec{C}\) vektörünün başlangıcı, \(\vec{B}\) vektörünün ucuna getirilir.
V. Basamak: \(\vec{A}\)'nın başlangıç noktasından, \(\vec{C}\)'nin ucuna bir vektör çizilir.
VI. Basamak: Çizilen bu vektör, \(\vec{A} + \vec{B} + \vec{C}\)'nin bileşkesi olan \(\vec{R}\)'dir.
Sonuç: \(\vec{R} = \vec{A} + \vec{B} + \vec{C}\)

Sonuç: \(\vec{R} = \vec{A} + \vec{B} + \vec{C}\) bileşkesi sağ-yukarı yönünde yaklaşık 4 birim büyüklüğündedir.

9. Alıştırma

2. Ünite: Kuvvet ve Hareket

Sayfa 78

2. KUVVET VE HAREKET

2.3. Vektörler

Kuvvetlerin Paralelkenar Yöntemi ile Toplanması

Kancaya etki eden kuvvetlerin bileşkesi

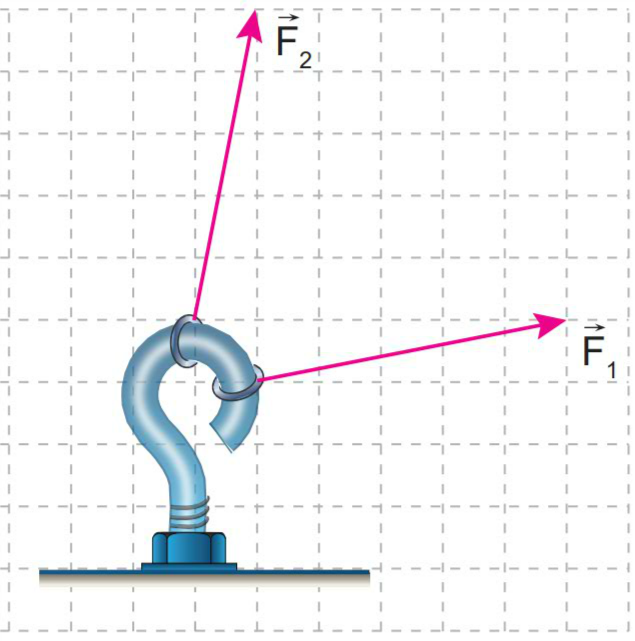

Soru: Yandaki şekilde verilen yatay zemin üzerinde sabitlenmiş kancaya \(\vec{F}_1\) ve \(\vec{F}_2\) kuvvetleri uygulanarak kancanın hareket etmesi istenmektedir.

Kancaya uygulanan kuvvetler aynı düzlemde olduğuna göre kancanın hareket yönünü ve uygulanan kuvvetlerin bileşkesinin büyüklüğünü paralelkenar yöntemini kullanarak gösteriniz.

Paralelkenar Yöntemi ile Bileşke Bulma

Paralelkenar Yöntemi ile Çözüm:

I. Basamak: \(\vec{F}_1\) ve \(\vec{F}_2\) vektörleri aynı başlangıç noktasına (kancanın bulunduğu noktaya) yerleştirilir.
II. Basamak: \(\vec{F}_1\)'in ucundan \(\vec{F}_2\)'ye paralel, \(\vec{F}_2\)'nin ucundan \(\vec{F}_1\)'e paralel çizgiler çizilerek paralelkenar tamamlanır.
III. Basamak: Başlangıç noktasından (kanca) karşı köşeye bir köşegen çizilir.
IV. Basamak: Bu köşegen, \(\vec{F}_1\) ve \(\vec{F}_2\)'nin bileşkesi (\(\vec{R}\))'dir.
V. Basamak: \(\vec{R} = \vec{F}_1 + \vec{F}_2\) olarak ifade edilir.

Kancanın Hareket Yönü

Kancaya uygulanan \(\vec{F}_1\) ve \(\vec{F}_2\) kuvvetlerinin bileşkesi \(\vec{R}\)'dir.
Kanca, \(\vec{R}\) vektörünün gösterdiği sağ-yukarı yönünde hareket eder.
Bileşke kuvvetin büyüklüğü, tek başına \(\vec{F}_1\) veya \(\vec{F}_2\)'den daha büyüktür.
Kanca yatay zeminde sabitlenmiş olsa da, uygulanan kuvvetlerin bileşkesi yönünde hareket edecek şekilde serbest bırakılırsa bu yönde hareket eder.

10-11. Alıştırmalar

2. Ünite: Kuvvet ve Hareket

Sayfa 79

2. KUVVET VE HAREKET

2.3. Vektörler

Uç Uca Ekleme Yöntemi

Hangi vektör bileşke vektörü ifade eder?

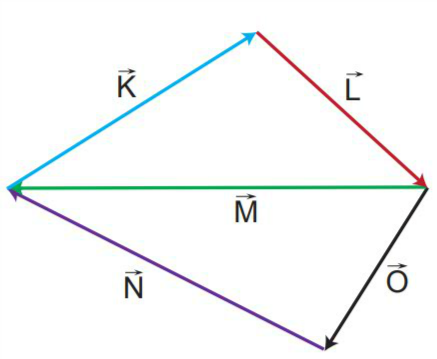

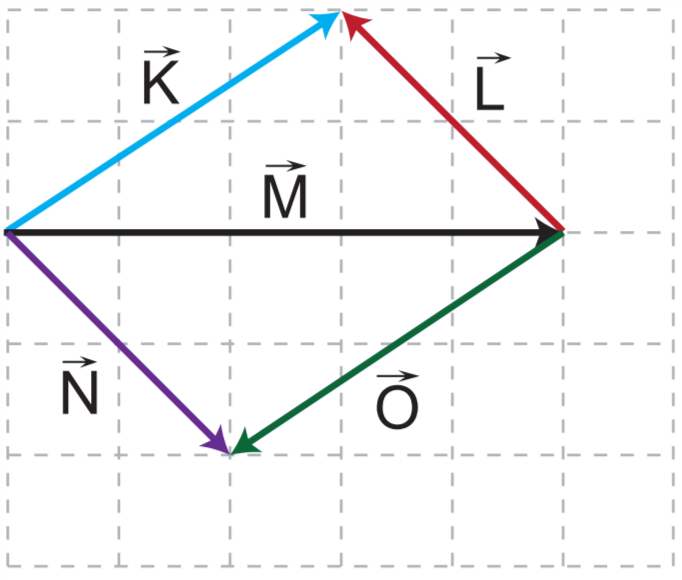

Soru: Yandaki şekilde aynı düzlem üzerinde bulunan \(\vec{K}, \vec{L}, \vec{M}, \vec{N}\) ve \(\vec{O}\) vektörleri verilmiştir.

Buna göre uç uca ekleme yöntemi kullanılarak bu vektörlerden elde edilecek bileşke vektör, verilen vektörlerden hangisi ile ifade edilebilir?

K L M N O

Tüm vektörlerin bileşkesi

\(\vec{R} = \vec{K} + \vec{L} + \vec{M} + \vec{N} + \vec{O}\)
\(\vec{R} = (\vec{K} + \vec{L} + \vec{N} + \vec{O}) + (\vec{M})\)
\(\vec{K} + \vec{L} + \vec{N} + \vec{O}\) = 0 (Kapalı alan oluşturmuşlar.)
\(\vec{R} = 0 + \vec{M}\)
\(\vec{R} = \vec{M}\)

Cevap: Bileşke vektör \(\vec{M}\) vektörü ile ifade edilir.

Paralelkenar Yöntemi

Hangi vektör bileşke vektörü ifade eder?

Soru: Yandaki şekilde aynı düzlem üzerinde bulunan \(\vec{K}, \vec{L}, \vec{M}, \vec{N}\) ve \(\vec{O}\) vektörleri verilmiştir.

Buna göre paralelkenar yöntemi kullanılarak bu vektörlerden elde edilecek bileşke vektör, verilen vektörlerden hangisi ile ifade edilebilir?

K L M N O

Tüm vektörlerin bileşkesi

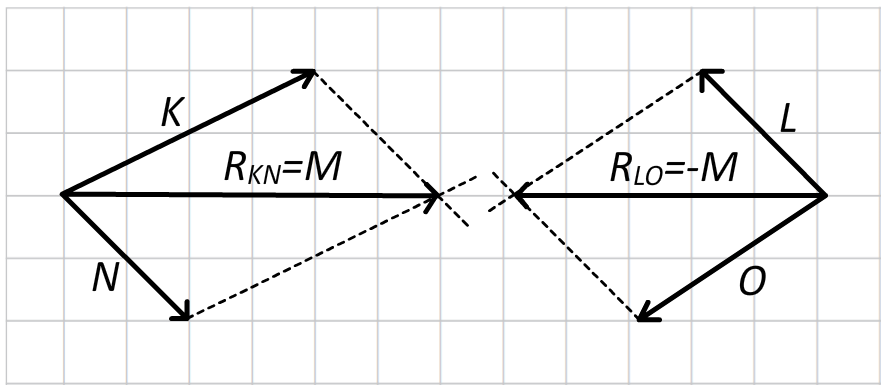

\(\vec{R} = \vec{K} + \vec{N} + \vec{L} + \vec{O} + \vec{M}\)
\(\vec{R} = (\vec{K} + \vec{N}) + (\vec{L} + \vec{O}) + (\vec{M})\)
\(\vec{R} = (\vec{M}) + (\vec{-M}) + \vec{M}\)
\(\vec{R} = \vec{M}\)

Cevap: Bileşke vektör \(\vec{M}\) vektörü ile ifade edilir.

12. Alıştırma

2. Ünite: Kuvvet ve Hareket

Sayfa 80

2. KUVVET VE HAREKET

2.3. Vektörler

Vektörün Bileşenlerine Ayrılması

A vektörünün x ve y bileşenlerini bulma

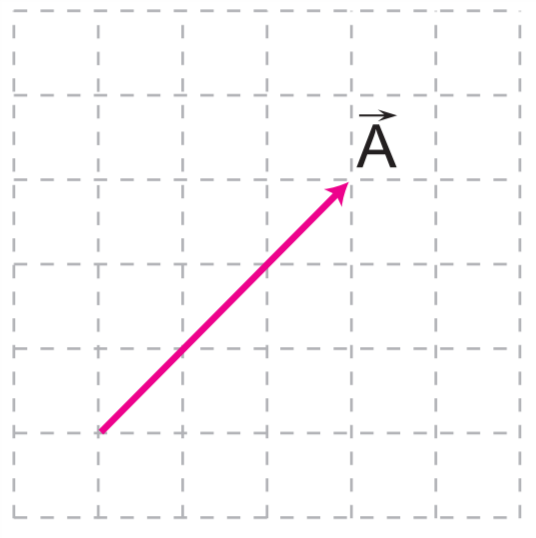

Soru: Şekildeki eşit bölmelendirilmiş düzlemde verilen \(\vec{A}\) vektörünü bileşenlerine ayırınız.

Bileşenlerin Ayrı Gösterimi

Çözüm:

A_x (x bileşeni): Vektörün x ekseni üzerindeki izdüşümüdür.
Başlangıç noktasından (Orijin) vektörün ucuna kadar x ekseninde 3 birim ilerlenir.
A_y (y bileşeni): Vektörün y ekseni üzerindeki izdüşümüdür.
Başlangıç noktasından (Orijin) vektörün ucuna kadar y ekseninde 3 birim ilerlenir.

Sonuç: \(\vec{A} = \vec{A_x} + \vec{A_y}\) olmak üzere,
\(\vec{A_x} = 3\) birim (x ekseni yönünde)
\(\vec{A_y} = 3\) birim (y ekseni yönünde)

13-14. Alıştırmalar

2. Ünite: Kuvvet ve Hareket

Sayfa 82

2. KUVVET VE HAREKET

2.3. Vektörler

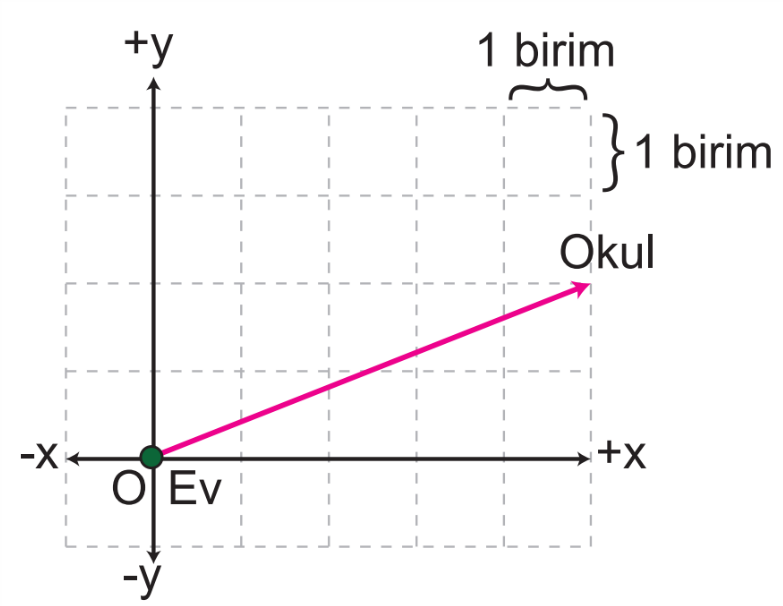

Evden Okula En Kısa Yol

Vektör bileşenleri ile hareket

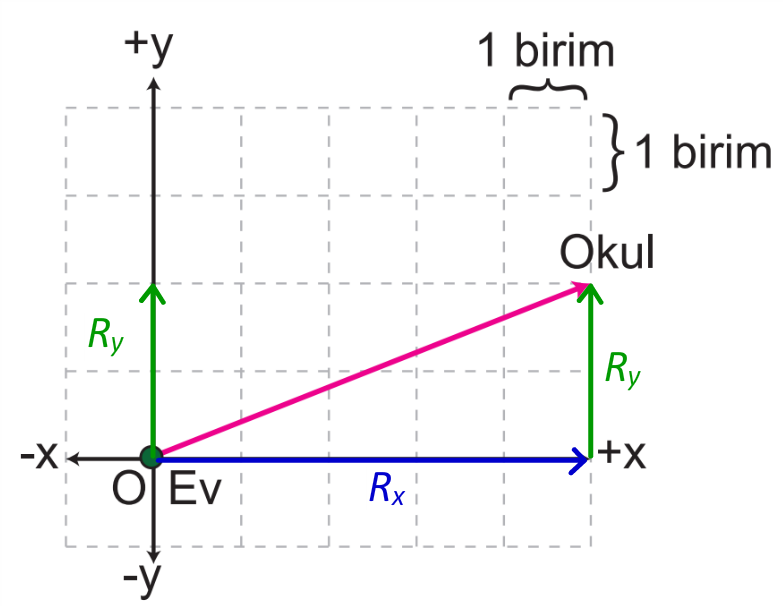

Soru: Yandaki şekilde evinden okuluna en kısa yoldan giden bir öğrencinin izlediği güzergâh x-y kartezyen koordinat sisteminin kullanıldığı ve kenar uzunlukları 1 birim olan eşit bölmelerindirilmiş düzlem üzerinde verilmiştir.

Öğrenci, evinden okuluna yalnızca x ve y eksenlerini kullanarak kaç birim ve hangi yönde hareket ederek ulaşabilir? Vektörleri bileşenlerine ayırma yöntemi ile ilişkilendirerek açıklayınız.

Çözüm:

x eksenindeki hareket (R_x): Evden okula x ekseninde 5 birim +x yönünde (sağa) ilerlenir.
y eksenindeki hareket (R_y): Evden okula y ekseninde 2 birim +y yönünde (yukarı) ilerlenir.

Sonuç: Öğrenci, evinden okuluna 5 birim +x ve 2 birim +y yönünde hareket ederek ulaşabilir. Toplam yer değiştirme vektörü \(\vec{R} = \vec{R_x} + \vec{R_y}\)'dir.

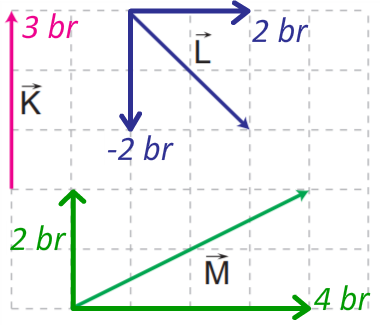

K + L - ½M Vektörü

Bileşenlerine ayırma yöntemi ile çözüm

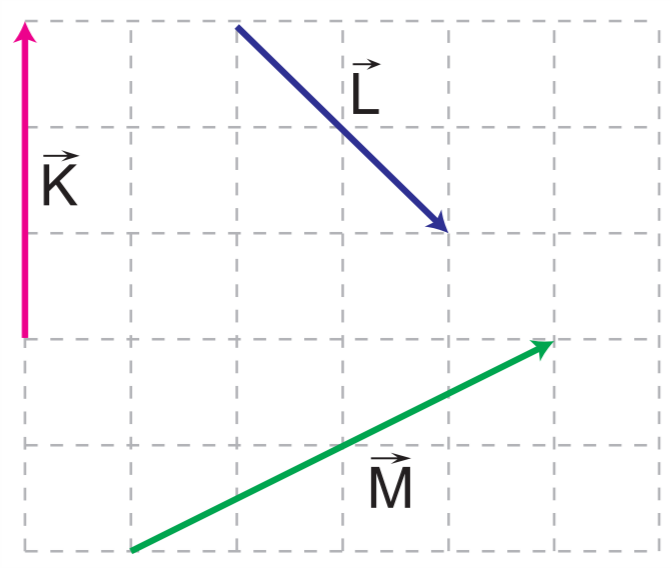

Soru: Yandaki şekilde eşit bölmelendirilmiş düzlem üzerine \(\vec{K}, \vec{L}\) ve \(\vec{M}\) vektörleri yerleştirilmiştir.

Buna göre \(\vec{K} + \vec{L} - \frac{1}{2} \vec{M}\) vektörünü bileşenlerine ayırma yönteminden yararlanarak bulunuz.

Çözüm:

1. Adım: Vektörlerin bileşenlerini bulalım

Vektör	x Bileşeni	y Bileşeni
K	0	+3
L	2	-2
M	+4	+2

2. Adım: \(-\frac{1}{2}\vec{M}\)'nin bileşenleri

\(-\frac{1}{2}\vec{M}\) = \(-\frac{1}{2}(+4, +2)\) = (-2, -1)

3. Adım: Toplam vektörü bulalım

\(\vec{K} + \vec{L} - \frac{1}{2}\vec{M} = (0,3) + (2,-2) + (-2, -1)\)
x bileşeni: (0 + 2 - 2 = 0)
y bileşeni: (3 - 2 - 1 = 0)
\(\vec{R} = (0, 0)\)

Sonuç: \(\vec{K} + \vec{L} - \frac{1}{2}\vec{M} = \vec{R}\) olmak üzere,
\(\vec{R} = 0\) birim (+x) + \(0\) birim (+y)
\(|\vec{R}| = 0\) birim

2. Çalışma Yaprağı

2. Ünite: Kuvvet ve Hareket

Sayfa 83

2. KUVVET VE HAREKET

2.3. Vektörler

Doğru / Yanlış Değerlendirmesi

Vektörlerle ilgili ifadelerin doğruluğu

Soru: Aşağıdaki ifadeler doğru ise "D", yanlış ise "Y" harfini işaretleyiniz. Yanlış olduğunu düşündüğünüz ifadenin doğrusunu "Açıklama" bölümüne yazınız.

İfade	D / Y	Açıklama
a) İki vektörün uç uca ekleme yöntemiyle elde edilen bileşkesi daima bu vektörlerden birine eşittir.	Y	Bileşke vektör, toplanan vektörlerin büyüklük ve yönlerine bağlıdır; daima vektörlerden birine eşit olmak zorunda değildir. (Doğrusu: Bileşke, vektörlerin toplamıdır.)
b) İki vektör yönleri ve büyüklükleri değiştirilmeden uç uca ekleme veya paralelkenar yöntemleri ile toplandığında elde edilen bileşke vektörler eşittir.	D	—
c) Uç uca ekleme ile paralelkenar yöntemleri, aynı iki vektör için farklı sonuçlar verir.	Y	Her iki yöntem de aynı sonucu (bileşke vektörü) verir. (Doğrusu: Aynı sonucu verirler.)
ç) Paralelkenar yönteminde iki vektörün başlangıç noktaları aynı noktaya getirilir.	D	—
d) Bir vektörün dik kartezyen koordinat sisteminde gösterilen bileşenlerinin bileşkesi kendisidir.	D	—

Cevaplar Özeti:

a) Y → Bileşke daima toplanan vektörlerden birine eşit değildir.
b) D → Uç uca ekleme ve paralelkenar aynı sonucu verir.
c) Y → Aynı iki vektör için aynı sonucu verirler.
ç) D → Paralelkenar yönteminde başlangıç noktaları aynıdır.
d) D → Bileşenlerin bileşkesi vektörün kendisidir.

Boşluk Doldurma

Vektörlerle ilgili kavramlar

Soru: Aşağıdaki cümlelerde boş bırakılan yerlere verilen kavram ve ifadelerden uygun olanları yazınız.

vektörün bileşenleri başlangıç paralel bileşke vektör bitiş x ve y uç uca

I. Bileşenlerine ayırma yönteminde vektörlerin ucundan eksenlere paralel çizgi çizilir.
II. İki vektörün toplamını gösteren vektöre bileşke vektör denir.
III. Bir vektörün bileşenleri o vektörün dik kartezyen koordinat sisteminin orijinine taşınması yoluyla bulunur.
IV. Uç uca ekleme yönteminde bir vektörün bitiş noktası diğer vektörün başlangıç noktasına yerleştirilir.
V. Bir vektör bileşenlerine ayrılırken genellikle x ve y eksenleri kullanılır.

Cevaplar: I. paralel | II. bileşke vektör | III. vektörün bileşenleri | IV. bitiş, başlangıç | V. x ve y

Vektör Kavramları - Özet

Kavram	Açıklama
Bileşke Vektör	İki veya daha fazla vektörün toplamından elde edilen vektör
Vektörün Bileşenleri	Bir vektörün x ve y eksenleri üzerindeki dik izdüşümleri
Uç Uca Ekleme	Vektörlerin ardışık olarak birleştirilmesi yöntemi
Paralelkenar Yöntemi	Vektörlerin aynı başlangıçtan çizilip paralelkenar tamamlanması

2. Çalışma Yaprağı

2. Ünite: Kuvvet ve Hareket

Sayfa 84

2. KUVVET VE HAREKET

2.3. Vektörler

Vektör Toplama Yöntemleri - Eşleştirme

Kavramlar ve ifadeleri eşleştiriniz

Soru: Aşağıdaki tablolarda vektörlerin toplanmasında kullanılan yöntemler ve açıklamaları verilmiştir. "İfadeler"in başındaki harfleri "Kavramlar"ın başındaki yay ayracın içine yazarak kavramlar ve ifadeleri doğru bir şekilde eşleştiriniz.

#	İfadeler	Kavramlar
a	İki vektörün yönleri ve büyüklükleri değiştirilmeden başlangıç noktalarını birleştirilerek bileşke vektörü bulma yöntemidir.	(c) Paralelkenar yöntemi
b	Yönleri ve büyüklükleri değiştirilmeyen iki vektörden birinin bitiş noktasına diğer vektörün başlangıç noktasının birleştirilmesiyle bileşke vektörü bulma yöntemidir.	(ç) Uç uca ekleme yöntemi
c	Bir vektörü yatay ve dikey bileşenlerine ayırarak toplamayı kolaylaştırma yöntemidir.	(b) Bileşenlerine ayırma yöntemi

Doğru Eşleştirmeler:

a → c) Paralelkenar yöntemi
b → ç) Uç uca ekleme yöntemi
c → b) Bileşenlerine ayırma yöntemi

Vektörler Konusu Zihin Haritası

Öğrendiklerinizi görselleştirin

Soru: Aşağıdaki alana vektörler konusu ile ilgili öğrendiklerinizi gösteren bir zihin haritası çiziniz.

Zihin Haritası Özeti:

Tanım: Büyüklük ve yön ile ifade edilen nicelikler
Gösterim: Ok ile gösterilir (uzunluk = büyüklük, yön = ok yönü)
Örnekler: Hız, kuvvet, ivme, yer değiştirme
Toplama: Uç uca ekleme ve paralelkenar yöntemleri
Bileşenler: x ve y eksenlerindeki dik izdüşümler
Eşit / Zıt Vektör: Aynı büyüklük, aynı veya zıt yön
Reel Sayı Çarpımı: Pozitif (yön aynı), Negatif (yön zıt)

Paralelkenar Yöntemi ile Bileşke Vektör Bulma

Adımlar ve uygulama

Soru: Paralelkenar yöntemi ile bileşke vektör bulma adımlarını açıklayınız ve yöntemi iki vektör üzerinde uygulayınız.

Paralelkenar Yöntemi Adımları:

I. Adım: Toplanacak iki vektör (\(\vec{A}\) ve \(\vec{B}\)) belirlenir.
II. Adım: Vektörler yön ve büyüklükleri değiştirilmeden aynı başlangıç noktasına getirilir.
III. Adım: Vektörlerin uçlarından birbirine paralel çizgiler çizilerek paralelkenar tamamlanır.
IV. Adım: Ortak başlangıç noktasından karşı köşeye bir köşegen çizilir.
V. Adım: Çizilen bu köşegen, \(\vec{A}\) ve \(\vec{B}\)'nin bileşkesi (\(\vec{R}\)) olur.
VI. Adım: \(\vec{R} = \vec{A} + \vec{B}\) olarak ifade edilir.

Sonuç: Paralelkenar yönteminde \(\vec{A}\) ve \(\vec{B}\) aynı başlangıç noktasından çizilir, paralelkenar tamamlanır ve köşegen \(\vec{R} = \vec{A} + \vec{B}\) bileşkesini verir.

Vektör Toplama Yöntemleri - Özet

Yöntem	Açıklama	Bileşke
Paralelkenar	Vektörler aynı başlangıçtan çizilir, paralelkenar tamamlanır	Köşegen
Uç Uca Ekleme	Vektörler ardışık olarak birleştirilir	Başlangıçtan uca
Bileşenlerine Ayırma	Vektör x ve y bileşenlerine ayrılır	Bileşenler toplanır

2. Çalışma Yaprağı

2. Ünite: Kuvvet ve Hareket

Sayfa 85

2. KUVVET VE HAREKET

2.3. Vektörler

Vektörleri Bileşenlerine Ayırma Yöntemi

Adımlar ve vektör üzerinde uygulama

Soru: Vektörleri bileşenlerine ayırma yönteminin adımlarını açıklayınız ve yöntemi bir vektör üzerinde uygulayınız.

Bileşenlerine Ayırma Yöntemi Adımları:

I. Adım: Vektör (\(\vec{A}\)) dik kartezyen koordinat sisteminin orijinine taşınır.
II. Adım: Vektörün ucundan x ve y eksenlerine dik çizgiler çizilir.
III. Adım: Vektörün x bileşeni (\(\vec{A_x}\)) ve y bileşeni (\(\vec{A_y}\)) belirlenir.
IV. Adım: \(\vec{A} = \vec{A_x} + \vec{A_y}\) olarak ifade edilir.
V. Adım: Bileşenlerin büyüklükleri trigonometrik bağıntılarla hesaplanır.

Sonuç: \(\vec{A} = \vec{A_x} + \vec{A_y}\)
\(A_x = A \cdot \cos\theta\) (x bileşeni)
\(A_y = A \cdot \sin\theta\) (y bileşeni)
\(|\vec{A}| = \sqrt{A_x^2 + A_y^2}\) (Pisagor bağıntısı)

Uç Uca Ekleme ve Paralelkenar Yöntemlerinin Karşılaştırılması

Hangi durumda hangi yöntem daha uygun?

Soru: İki vektörün toplanmasında kullanılan uç uca ekleme ve paralelkenar yöntemlerini karşılaştırınız. Hangi durumlarda, hangi yöntemin daha uygun olduğunu açıklayınız.

Özellik	Uç Uca Ekleme Yöntemi	Paralelkenar Yöntemi
Uygulama	Vektörler ardışık olarak birleştirilir	Vektörler aynı başlangıçtan çizilir
Bileşke	Başlangıçtan uca çizilir	Köşegen olarak çizilir
İkiden Fazla Vektör	Çok uygundur (ardışık ekleme)	Zorlaşır (birden fazla vektör için karmaşık)
Görsellik	Basit ve anlaşılır	Paralelkenar çizimi gerektirir
Kullanım Alanı	Çok sayıda vektör toplanırken	İki vektör arasındaki açıyı göstermek için

Hangi Durumda Hangi Yöntem Daha Uygundur?

Uç Uca Ekleme

3 veya daha fazla vektör toplanırken
Vektörler farklı yönlerde ise
Hızlı ve pratik çözüm için
Örnek: Bir parkurda ardışık hareketler

Paralelkenar Yöntemi

2 vektör toplanırken
Vektörler aynı başlangıç noktasına sahipse
Vektörler arasındaki açıyı göstermek için
Örnek: Bir cisme etki eden iki kuvvet

Özet: Uç uca ekleme çok sayıda vektör için pratikken, paralelkenar iki vektör arasındaki ilişkiyi göstermek için daha uygundur. Her iki yöntem de aynı sonucu verir.

Vektör Toplama Yöntemleri - Karşılaştırma

Yöntem	Uygulama	Bileşke	Kaç Vektör?
Uç Uca Ekleme	Ardışık birleştirme	Başlangıçtan uca	3+ vektör için uygun
Paralelkenar	Aynı başlangıçtan çizme	Köşegen	2 vektör için uygun
Bileşenlerine Ayırma	x ve y bileşenlerine ayırma	Bileşenler toplanır	Hepsi için uygun
