4. DALGALAR

4.6. Rezonans ve Deprem

4. Ünite: Dalgalar

Sayfa 323

Kuş Kanat Çırpma Frekansı ve Doğal Frekans

Rezonans ve enerji verimliliği

Soru: Bir kuşun kanat çırpma frekansının doğal frekanstan sapmasının uçuş hızına ve enerji verimliliğine etkisi nedir?

Cevap:

Doğal frekans (f₀): Bir sistemin kendi kendine titreştiği frekanstır. Kuşun kanat çırpma frekansı, kas-iskelet sisteminin doğal frekansına eşit olduğunda rezonans oluşur ve en az enerjiyle en verimli uçuş sağlanır.
Sapma durumunda: Kanat çırpma frekansı doğal frekanstan uzaklaşırsa (saparsa), rezonans bozulur.
Uçuş hızına etkisi: Kanat çırpma frekansı doğal frekanstan saparsa, kuşun uçuş hızı azalır veya düzensizleşir. Çünkü kaslar daha fazla enerji harcayarak aynı işi yapmaya çalışır.
Enerji verimliliğine etkisi: Doğal frekanstan sapma arttıkça enerji verimliliği düşer. Kuş, aynı mesafeyi uçmak için daha fazla enerji harcar. Bu durum uzun mesafeli uçuşlarda yorucu ve verimsiz olur.

Özet: Doğal frekanstan sapma → Rezonans bozulur → Enerji verimliliği düşer → Uçuş hızı azalır.

Salıncakta Sallanan Kişiye Etki Eden Kuvvetler

Salınım hareketi ve kuvvet ilişkisi

Soru: Salıncakta sallanan bir kişiye uygulanan kuvvetler, salıncağın salınım hareketini ne şekilde etkiler?

Cevap:

Yer Çekimi Kuvveti (G = mg): Kişiyi aşağıya doğru çeker. Salıncağın denge noktasına yönelmesini sağlar.
İp Gerilmesi (T): İpin kişiyi yukarıya doğru çektiği kuvvettir. Yer çekimi kuvvetiyle birlikte bileşke kuvveti oluşturur.
Geri Getirici Kuvvet (F): Yer çekiminin salınım yönündeki bileşenidir. Kişiyi sürekli denge noktasına doğru çeker.
Salınım Hareketi: Kişi denge noktasından uzaklaştığında geri getirici kuvvet artar ve kişiyi denge noktasına çeker. Kişi denge noktasına yaklaştığında ise kuvvet azalır ancak hız maksimum olur.
Sürtünme ve Hava Direnci: Salınım genliğini zamanla azaltır (sönümleme).

Özet: Yer çekimi ve ip gerilmesi bileşke kuvveti oluşturur. Geri getirici kuvvet, kişiyi denge noktasına yönlendirir ve salınım hareketini sağlar.

Depremde Binaların Farklı Dayanıklılık Göstermesi

Rezonans ve bina güvenliği

Soru: Deprem sırasında aynı zemin üzerinde bulunan binaların farklı derecelerde dayanıklılık göstermesinin sebepleri neler olabilir?

Cevap:

1. Binaların Doğal Frekansı: Her binanın kendine özgü bir doğal titreşim frekansı vardır. Bu frekans; binanın yüksekliğine, kütlesine, yapı malzemesine ve esnekliğine bağlıdır.
2. Rezonans Olayı: Deprem dalgalarının frekansı, bir binanın doğal frekansına eşit olduğunda rezonans oluşur. Bu durumda binanın salınım genliği aşırı artar ve bina çökebilir.
3. Yapı Malzemesi ve Kalitesi: Betonarme, çelik veya ahşap yapıların deprem dayanıklılığı farklıdır. Kaliteli malzeme ve doğru mühendislik dayanıklılığı artırır.
4. Zemin Özellikleri: Aynı zemin üzerinde olsalar bile binaların temel derinliği ve zeminle etkileşimi farklı olabilir.
5. Yapısal Tasarım: Sismik izolatörler, perde duvarlar ve güçlendirme gibi önlemler alınmış binalar depreme daha dayanıklıdır.

Özet: Binaların doğal frekansı deprem dalgalarının frekansıyla çakışırsa rezonans oluşur ve bina çöker. Malzeme kalitesi, tasarım ve zemin özellikleri de dayanıklılığı etkiler.

Sınıf Arkadaşlarıyla Tartışma

Rezonans Örnekleri

Günlük hayatta rezonans olayına başka hangi örnekler verilebilir?

Tartışma Özeti:

Salıncak: Doğru ritimde itme ile yükselme.
Müzik aletleri: Sesin yükselmesi (gitar, piyano).
Deprem: Binaların yıkılması.
Cam kırılması: Yüksek sesle titreşim.

Deprem Güvenliği

Deprem sırasında binaların güvenliği için hangi önlemler alınmalıdır?

Tartışma Özeti:

Sismik izolatör: Temel ile bina arasına yerleştirilir.
Perde duvar: Yapıyı güçlendirir.
Hafif malzeme: Bina ağırlığını azaltır.
Düzenli denetim: Yapı kalitesini artırır.

Hatırlatma: Rezonans, bir sistemin doğal frekansıyla aynı frekansta titreşime maruz kaldığında genliğin aşırı artması olayıdır. Depremde binaların yıkılmasının önemli bir nedeni rezonanstır.

Rezonans ve Deprem - Özet

Rezonans

Doğal frekans = Dış frekans
Genlik aşırı artar

Bina Doğal Frekansı

Yükseklik, kütle, malzeme
ve esnekliğe bağlıdır

Deprem Güvenliği

Sismik izolatör
Perde duvar
Kaliteli malzeme

Hatırlatma: Deprem dalgalarının frekansı, binanın doğal frekansına eşit olduğunda rezonans oluşur ve bina çökebilir. Bu nedenle binaların doğal frekansı deprem frekansından farklı olacak şekilde tasarlanmalıdır.

4. DALGALAR

4.6. Rezonans ve Deprem

6. Etkinlik

4. Ünite: Dalgalar

Sayfa 323-325

REZONANS VE DEPREMLE İLGİLİ KAVRAMLAR

Adı	REZONANS VE DEPREMLE İLGİLİ KAVRAMLAR
Amaç	Rezonans ve depreme ilişkin kavramlar üzerinden depremi sorgulayabilme
Süre	35 dk.
Araç Gereç	Genel ağ bağlantılı cihaz
Yönerge	Aşağıdaki işlem basamaklarını takip ederek etkinliği gerçekleştiriniz. Etkinlik sonunda hazırlayacağınız kavram haritası "Dereceli Puanlama Anahtarı" ile öğretmeniniz tarafından değerlendirilecektir.

1-2

Animasyon İzleme ve Kavram Tanımları

Rezonans, odak noktası, merkez üssü, şiddet, büyüklük

1. Yanadaki karekodu kullanarak bardakların titreşimini, köprülerin salınım hareketini ve depremle ilgili kavramları içeren animasyonu izleyiniz.

2. İzlediğiniz dijital içeriklerden yararlanarak depremle ilgili aşağıdaki kavramları kendi cümleleriniz ile tanımlayınız.

Kavram	Tanım
Rezonans	Bir sistemin doğal frekansı ile aynı frekansta titreşime maruz kaldığında genliğinin aşırı artması olayıdır.
Odak Noktası	Deprem enerjisinin açığa çıktığı, yer kabuğunun içindeki noktadır.
Merkez Üssü	Odak noktasının yeryüzündeki izdüşümüne denir. Depremin en şiddetli hissedildiği yerdir.
Şiddet	Depremin yeryüzündeki etkisi ve insanlar tarafından hissedilme derecesidir. Gözleme dayalıdır.
Büyüklük	Depremde açığa çıkan enerjinin ölçüsüdür. Sismograf ile ölçülür (Richter ölçeği).

Özet: Rezonans → genlik artışı | Odak → yerin içi | Merkez üssü → yerin yüzeyi | Şiddet → gözlem | Büyüklük → enerji

Soru Geliştirme

Merak ettiklerinizi yazınız

3. Yukarıdaki kavramlarla ilgili kendi düşüncelerinizi geliştirmek ve bu kavramları daha derinlemesine anlamak için konu hakkında merak ettiklerinizi arkadaşlarınızla tartışınız. Aşağıda verilen boş alana konu ile ilgili sorularınızı açık fikirlilikle yazınız.

Örnek Sorular:

Rezonans hangi durumlarda tehlikelidir?
Deprem büyüklüğü ile şiddeti arasındaki fark nedir?
Binaların doğal frekansı nasıl hesaplanır?
Deprem sırasında hangi binalar daha çok hasar görür?
Merkez üssüne uzaklık deprem şiddetini nasıl etkiler?
Odak noktasının derinliği deprem şiddetini nasıl değiştirir?

4-5

Grup Çalışması ve Bilgi Paylaşımı

Heterojen gruplar oluşturma

4. Öğretmeninizin rehberliğinde heterojen gruplar oluşturunuz. Yazdığınız soruların cevaplarını ve depreme ilişkin kavramları grup arkadaşlarınızla planlama yaparak araştırınız.

5. Yazdığınız soruların cevaplarını ve depreme ilişkin kavramları grup arkadaşlarınızla fikir alışverişinde bulunarak elde ettiğiniz bilgilerin doğruluğunu ve güvenilirliğini tartışınız.

Grup Çalışması Sonucu:

Grup arkadaşlarımızla birlikte depremle ilgili kavramları araştırdık. Rezonansın binaların yıkılmasındaki etkisini, odak noktası ve merkez üssü arasındaki farkı, şiddet ve büyüklük kavramlarının ne anlama geldiğini öğrendik. Bilgilerin doğruluğunu güvenilir kaynaklardan (AFAD, MEB ders kitabı) kontrol ettik.

6-7

Sunum ve Çıkarım

Depreme yönelik çıkarımlar

6. Grubunuz ile yaptığınız çalışma sonucunda elde ettiğiniz bilgileri sınıf arkadaşlarınıza sununuz.

7. Depremin merkez üssü ve büyüklüğü kavramlarından yola çıkarak depreme yönelik çıkarımlarınızı yazınız.

7. Çıkarım:

Depremin merkez üssü, depremin yeryüzünde en şiddetli hissedildiği yerdir. Merkez üssünden uzaklaştıkça depremin şiddeti azalır. Depremin büyüklüğü ise açığa çıkan enerjinin bir ölçüsüdür ve her yerde aynıdır. Bu nedenle büyüklüğü aynı olan iki deprem, farklı bölgelerde farklı şiddetlerde hissedilebilir. Depremden korunmak için sağlam binalar yapılmalı, rezonans etkisi göz önünde bulundurulmalı ve zemin etütleri yapılmalıdır.

Değerlendirme

Rezonans ve deprem kavramları

1. Rezonans nedir? Deprem sırasında rezonansın binaların yıkılmasına olan etkisini açıklayınız.

Rezonans: Bir sistemin doğal frekansı ile aynı frekansta titreşime maruz kaldığında genliğinin aşırı artması olayıdır.
Deprem dalgalarının frekansı, binanın doğal frekansına eşit olduğunda rezonans oluşur.
Bu durumda binanın salınım genliği aşırı artar ve bina çöker.

2. Depremin etkisi merkez üssünden uzak bölgelerde neden farklı hissedilir?

Deprem dalgaları merkez üssünden uzaklaştıkça enerji kaybeder ve şiddeti azalır.
Farklı zemin türleri (kaya, toprak, kum) dalgaları farklı şekilde iletir.
Binaların doğal frekansları farklı olduğu için rezonans etkisi değişir.

3. Aynı büyüklükteki iki deprem, farklı bölgelerde neden farklı şiddetlerde hissedilir? Depremin büyüklüğü ile şiddeti arasındaki farkın sebepleri nelerdir?

Büyüklük: Depremde açığa çıkan enerjinin ölçüsüdür. Sismograf ile ölçülür ve her yerde aynıdır.
Şiddet: Depremin yeryüzündeki etkisi ve hissedilme derecesidir. Gözleme dayalıdır ve yerden yere değişir.
Farklı zemin, bina kalitesi ve merkez üssüne uzaklık şiddeti etkiler.

4. Odak noktasının derinliği, depremin yüzeyde hissedilen şiddetini nasıl etkiler? Farklı derinliklerdeki büyüklükleri eşit olan depremlerin farklı şiddette hissedilmesinin sebebi nedir?

Odak noktası yüzeye yakın olduğunda deprem daha şiddetli hissedilir.
Odak noktası derin olduğunda dalgalar yüzeye ulaşana kadar enerji kaybeder ve şiddet azalır.
Bu nedenle büyüklükleri eşit olsa bile sığ depremler daha çok hasara yol açar.

5. Deprem ve depremle ilgili kavramlardan oluşan bir kavram haritası hazırlayınız.

Şekil: Deprem kavram haritası

Rezonans ve Deprem - Özet

Rezonans

Doğal frekans = Dış frekans
Genlik aşırı artar

Odak / Merkez

Odak: Yerin içi
Merkez: Yerin yüzeyi

Büyüklük / Şiddet

Büyüklük: Enerji
Şiddet: Hissedilme

Deprem Güvenliği

Sismik izolatör
Perde duvar
Zemin etüdü

Hatırlatma: Deprem dalgalarının frekansı binanın doğal frekansına eşit olduğunda rezonans oluşur ve bina çökebilir. Bu nedenle binalar depreme dayanıklı tasarlanmalıdır.

19-22. Sorular

4. Ünite: Dalgalar

Sayfa 328-331

4. DALGALAR

4.6. Rezonans ve Deprem

Deprem Büyüklüğü ve Şiddeti

Harita üzerinde farklı değerler

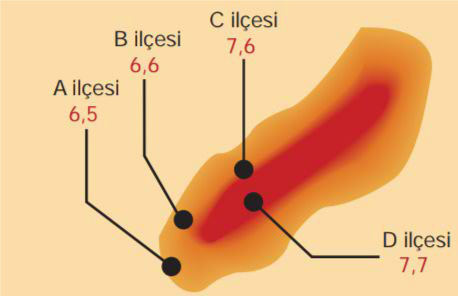

Soru: 19 Bir depremde A, B, C ve D ilçelerinde ölçülen değerler 6,5; 6,6; 7,6 ve 7,7'dir. Bu değerlerin farklı olmasının nedenlerini açıklayınız.

Şekil: Deprem haritası - Farklı ilçelerde farklı şiddet değerleri

a) Merkez üssüne göre A ve C ilçelerinde ölçülen büyüklüklerin farklı olmasının nedenleri:

Depremin büyüklüğü fay hattında açığa çıkan enerjiyi ifade eder ve bir deprem için tek bir değere sahiptir.
Haritada gösterilen 6,5; 6,6; 7,6 ve 7,7 değerleri depremin büyüklüğünü değil, yüzeyde oluşan hasarı/etkiyi gösteren deprem şiddetini temsil eder.
A ilçesi odak noktasına daha uzak veya zemin yapısı sağlam olduğundan şiddet 6,5; fay hattına ve merkez üssüne daha yakın olan C ilçesinde ise 7,6 ölçülmüştür.

b) D ve B ilçelerinde depremin farklı hissedilmesi fizik bilimine ait hangi kavram ile ilgilidir?

Depremin şiddeti kavramı ile ilgilidir.
Şiddet; depremin merkez üssüne uzaklığa, odak derinliğine ve zemin yapısına bağlı olarak değişkenlik gösterir.

c) Depremin odak noktasının daha derinde olması durumunda yıkım etkisi:

Odak derinliği arttıkça, deprem dalgalarının yüzeye ulaşana kadar katettiği mesafe artar ve enerjinin bir kısmı yer kabuğunda sönümlenir.
Bu nedenle yüzeydeki şiddet ve yıkım etkisi azalır, ancak deprem daha geniş bir alanda hissedilir.

Özet: Büyüklük → tek değer (enerji) | Şiddet → değişken (uzaklık, zemin, derinlik)

Rezonans Türleri Tablosu

Günlük hayattan örnekler ve rezonans türleri

Soru: 20 Aşağıdaki olayları rezonans türleri ile eşleştiriniz.

No	Olay	Rezonans Türü	Açıklama
1	Mikrodalga fırınların yiyecekleri ısıtması	Optik Rezonans	Mikrodalgalar elektromanyetik/ışık dalgasıdır.
2	Köprüden geçen sporcuların aynı ritimle koşması	Mekanik Rezonans	Fiziksel kütlelerin titreşimidir.
3	Opera sanatçısının sesiyle cam bardağı kırması	Akustik Rezonans	Ses dalgaları ile gerçekleşir.
4	Hareket eden arabanın bazı süratlerde titreşmesi	Mekanik Rezonans	Mekanik sistemin titreşimidir.
5	MR cihazlarının görüntüleme yapması	Nükleer Rezonans	Atom çekirdeğindeki parçacıkların titreşimidir.
6	Radyo vericisinin belirli frekansta sinyal göndermesi	Elektriksel Rezonans	Elektronik devrelerde frekans eşleşmesidir.
7	Bardağın kenarına vurulduğunda hava titreşimi ile tınlama sesi oluşması	Akustik Rezonans	Ses dalgaları ve hava kolonunun titreşimidir.

Özet: Optik → EM dalga | Mekanik → fiziksel titreşim | Akustik → ses | Nükleer → atom çekirdeği | Elektriksel → elektronik devre

Sismik Boşluk ve Deprem Haritaları

Riskli bölgeler ve önlemler

Soru: 21 Sismik boşluk kavramını ve deprem risk haritalarının önemini açıklayınız.

a) Yüksek riskli bölgeler ile sismik boşluklar arasındaki ilişki:

Sismik boşluklar, aktif fay hatları üzerinde uzun süredir enerji biriktiren ancak deprem üretmemiş alanlardır.
Bu nedenle sismik boşlukların bulunduğu yerler, 1. derece deprem kuşakları (yüksek riskli bölgeler) ile doğrudan örtüşür ve gelecekte büyük deprem potansiyeli taşır.

b) Geçmiş depremlerin sismik boşlukların belirlenmesine katkısı:

Tarihsel deprem kayıtları ve kırılan fay segmentleri incelenerek hangi hatların enerjisini boşalttığı, hangi hatların ise uzun süredir sessiz kaldığı tespit edilir.
Böylece stres biriken "sismik boşluk" alanları haritalandırılır.

c) Yerel yönetimlerin risk yönetimi stratejilerine etkileri:

Sismik boşluk haritaları sayesinde yerel yönetimler kentsel dönüşüm önceliklerini belirler.
Yapı denetimlerini sıkılaştırır.
Toplanma alanlarını planlar.
Acil durum müdahale ekiplerini bu yüksek riskli bölgelere göre konuşlandırır.

Özet: Sismik boşluk → enerji biriktiren sessiz fay → Yüksek risk → Kentsel dönüşüm ve önlemler

Doğru / Yanlış ve Açıklamalar

Deprem kavramları değerlendirmesi

Soru: 22 Aşağıdaki ifadelerin doğru (D) veya yanlış (Y) olduğunu belirleyerek açıklayınız.

D/Y	İfade	Açıklama
Y	1. Sarsıntı seviyesinin yer yüzeyinde en yüksek olduğu nokta odak noktasıdır.	Sarsıntı seviyesinin yer yüzeyinde en yüksek olduğu nokta merkez üssüdür (episantır). Odak noktası yerin altındadır.
D	2. Depremin büyüklüğü açığa çıkan toplam enerjiyi gösterir.	Doğru. Depremin büyüklüğü açığa çıkan toplam enerjiyi gösterdiği için genel ölçeği anlamada temel kavramdır.
Y	3. Depremin büyüklüğü yer yüzeyinde oluşan sarsıntıyı ifade eder.	Depremin büyüklüğü yer yüzeyinde oluşan sarsıntıyı değil, odak noktasında açığa çıkan enerjiyi ifade eder.
D	4. Odak noktası (hiposantır), fayın kırıldığı ve enerjinin çıktığı yer altındaki noktadır.	Doğru. Odak noktası (hiposantır), fayın kırıldığı ve enerjinin çıktığı yer altındaki noktadır.
Y	5. Rezonans, dış zorlayıcı frekansın sistemin doğal frekansından büyük olmasıyla gerçekleşir.	Rezonans, dış zorlayıcı frekansın sistemin doğal frekansından büyük olmasıyla değil, doğal frekansına eşit olmasıyla gerçekleşir.
D	6. Depremin şiddeti yapılardaki hasarı ve hissedilme derecesini kapsar.	Doğru. Depremin şiddeti yapılardaki hasarı ve hissedilme derecesini kapsar.
Y	7. Deprem şiddeti bir konum veya yer adıdır.	Deprem şiddeti bir konum veya yer adı değil, depremin yüzeydeki etkisinin ve hasarının ölçüsüdür.
D	8. Depremin büyüklüğü matematiksel olarak Richter ölçeği ile ölçülür.	Doğru. Depremin büyüklüğü matematiksel olarak Richter ölçeği (veya Moment Magnitüd) ile ölçülür.

Özet: Doğru: 2, 4, 6, 8 | Yanlış: 1, 3, 5, 7

Rezonans ve Deprem - Önemli Bilgiler

Rezonans

Doğal frekans = Dış frekans
Genlik aşırı artar

Odak / Merkez

Odak: Yerin içi
Merkez: Yerin yüzeyi

Büyüklük / Şiddet

Büyüklük: Enerji
Şiddet: Hissedilme

Sismik Boşluk

Enerji biriktiren
sessiz fay hattı

Hatırlatma: Depremin büyüklüğü tek bir değerdir (enerji), şiddeti ise yere göre değişir (hasar/hissedilme). Rezonans, doğal frekans = dış frekans olduğunda gerçekleşir.

4. DALGALAR

4.6. Rezonans ve Deprem

7. Etkinlik

4. Ünite: Dalgalar

Sayfa 334

BENİM MODELİM

Adı	BENİM MODELİM
Amaç	Depremle ilgili bir gerçek hayat problemini fark edip bu probleme uygun çözüm bularak ihtiyaca yönelik model önerebilme
Süre	30 dk.
Araç Gereç	Genel ağ bağlantılı cihaz
Yönerge	Aşağıdaki işlem basamaklarını takip ederek etkinliği gerçekleştiriniz. Etkinlik sonunda önereceğiniz model "Dereceli Puanlama Anahtarı" ile öğretmeniniz tarafından değerlendirilecektir.

Problem Durumu

Depremle ilgili bir problem belirleyiniz

1. Depremin öngörülemezliği, büyüklüğünü bilmeme, deprem etkisinin olumsuz yönleri gibi depremle ilgili bir problem durumunu belirleyerek yazınız.

Örnek Cevap:

Problem Durumu: Depremlerin ne zaman ve hangi büyüklükte olacağı önceden bilinememektedir. Bu belirsizlik nedeniyle insanlar depreme hazırlıksız yakalanmakta, binalar yıkılmakta ve can kayıpları yaşanmaktadır. Özellikle eski yapıların depreme dayanıklılığı düşüktür ve insanlar deprem anında nasıl davranacaklarını bilememektedir.

Problem: Deprem öncesi hazırlık ve erken uyarı sistemlerinin yetersizliği nedeniyle can ve mal kayıplarının artması.

STEM Model Önerisi

Probleme çözüm olabilecek bir model öneriniz

2. Belirlediğiniz probleme ilişkin çözüm olabilecek STEM (fen, teknoloji, mühendislik, matematik) bir model öneriniz.

Şekil: Deprem erken uyarı ve otomatik koruma sistemi modeli

Önerilen STEM Modeli:

Model Adı: "Deprem Erken Uyarı ve Otomatik Koruma Sistemi"

Fen (Fizik): Sismik dalgaların yayılma hızı ve rezonans prensipleri kullanılır.
Teknoloji: Sismik sensörler, IoT (nesnelerin interneti) ve mobil uyarı uygulamaları.
Mühendislik: Sismik izolatörler, otomatik gaz/elektrik kesme valfleri, yapısal güçlendirme.
Matematik: Dalga hızı hesaplamaları (\( v = \lambda \cdot f \)), risk analizi ve istatistiksel modelleme.

Model: Sismik sensörler deprem dalgalarını algılar → Erken uyarı sistemi devreye girer → Otomatik gaz/elektrik kesme ve sismik izolatörler aktif olur.

Alternatif Çözümler

Modelin geliştirilmesi için öneriler

3. Önerdiğiniz modeli sınıf arkadaşlarınız ile paylaşarak modelin geliştirilmesine yönelik tartışma sonucunda ortaya çıkan alternatif çözümleri yazınız.

Alternatif Çözümler:

1. Sensörlerin yanı sıra yapay zeka destekli deprem tahmin algoritmaları eklenebilir.
2. Uyarı sistemi sadece binaya değil, şehir geneline yayılabilir.
3. Binalarda otomatik tahliye sistemleri (asansörlerin kilitlenmesi, acil çıkış kapılarının açılması) eklenebilir.
4. Mobil uygulama ile vatandaşlara anlık bildirim gönderilebilir.
5. Enerji ihtiyacı için güneş panelleri ile beslenen yedek sistem eklenebilir.

En Uygun Çözümün Seçimi

Modelin gelişimine katkısı

4. Yazdığınız alternatif çözümler arasından en uygun çözümü seçerek modelinizin gelişimine katkısını yazınız.

Seçilen En Uygun Çözüm:

Yapay zeka destekli deprem tahmin algoritmaları ve mobil uygulama entegrasyonu.

Modelin Gelişimine Katkısı:

Deprem öncesi erken uyarı süresini uzatarak insanların güvenli bölgelere geçmesini sağlar.
Mobil uygulama sayesinde geniş kitlelere anında ulaşılır.
Yapay zeka, sensör verilerini analiz ederek yanlış alarmları azaltır.
Otomatik sistemlerle entegre çalışarak can ve mal kaybını en aza indirir.

Sonuç: Yapay zeka + mobil uygulama entegrasyonu, modelin etkinliğini ve erişilebilirliğini artırır.

Değerlendirme

Problem ve model değerlendirmesi

1. Seçtiğiniz problemin neden önemli olduğunu açıklayınız.

Deprem, ülkemizin gerçeği olduğu için bu problemin çözülmesi hayati önem taşır. Depremlerde can kayıplarını ve ekonomik kayıpları azaltmak, toplumun güvenliğini sağlamak ve geleceğe daha hazırlıklı olmak için bu problem önemlidir.

2. Modelinizi geliştirirken STEM yaklaşımının hangi unsurlarını kullandınız? Modelinizin gerçek hayatta uygulanabilirliği ve karşılaşılabilecek olası zorluklar hakkında neler söyleyebilirsiniz?

Kullanılan STEM Unsurları

Fen: Sismik dalgalar, rezonans
Teknoloji: Sensörler, IoT, mobil uygulama
Mühendislik: İzolatör, otomatik valf
Matematik: Dalga hızı, risk analizi

Olası Zorluklar

Maliyet: Sensör ve otomasyon sistemleri pahalı olabilir.
Yanlış alarm: Sensörler yanlış veri üretebilir.
Bakım: Sistemin düzenli bakımı gerekir.
Eğitim: Halkın sistemin kullanımı konusunda eğitilmesi gerekir.

Özet: STEM unsurları modelin bilimsel ve teknolojik temelini oluşturur. Maliyet ve eğitim gibi zorluklar aşılabilir.

Benim Modelim - Özet

Problem

Deprem öncesi
hazırlık ve uyarı eksikliği

STEM Modeli

Sensör + Erken Uyarı
+ Otomatik Koruma

Alternatif Çözümler

Yapay zeka + Mobil
uygulama entegrasyonu

Sonuç

Can ve mal kaybını
en aza indirme

Hatırlatma: STEM modeli, fen, teknoloji, mühendislik ve matematik disiplinlerini birleştirerek gerçek hayat problemlerine çözüm üretir.

23-24. Sorular

4. Ünite: Dalgalar

Sayfa 335-336

4. DALGALAR

4.6. Rezonans ve Deprem

4.23

Sismik İzolatörlerin Yapı Güvenliğine Etkisi

Yapı güvenliği ve çevresel etkiler

Yüksek binaların bulunduğu büyük bir şehirde depreme neden olacak bir fay hattı keşfedilmiştir. Şehirdeki binaların yapısal güvenliğini artırmak amacıyla sismik izolatörlerin kullanılmasına karar verilmiştir. Sismik izolatörler binalar inşa edilirken kullanılabileceği gibi belirli koşulları sağlayan mevcut yapılara da uygulanabilir.

Şekil: Sismik izolatörlü bina sistemi

a) Sismik izolatör kullanımının şehirdeki binaların yapı güvenliğini nasıl artıracağını kısaca açıklayınız.

Sismik izolatörler, binayı zeminden ayırarak deprem sırasında binanın zeminden bağımsız hareket etmesini sağlar.
Böylece deprem dalgalarının binaya aktardığı enerji büyük ölçüde sönümlenir.
Binanın salınım genliği azalır ve yapısal hasar riski düşer.
Özellikle rezonans etkisiyle binaların yıkılması önlenir.
İçindeki eşyaların devrilmesi ve yangın gibi ikincil hasarlar da azalır.

Özet: Sismik izolatörler, deprem enerjisini sönümleyerek binanın salınımını azaltır ve yapı güvenliğini artırır.

b) Sismik izolatörlerin uzun vadeli çevresel etkilerini değerlendirerek çıkarımlarınızı kısaca yazınız.

Olumlu Etkiler:
- Deprem sonrası yıkım ve moloz miktarını azaltır.
- Yapıların ömrünü uzatarak kaynak tüketimini azaltır.
- Yeniden inşa ihtiyacını azaltarak karbon ayak izini düşürür.
- Can kaybını azaltarak toplumsal refahı artırır.
Olumsuz Etkiler:
- İzolatörlerin üretimi için enerji ve hammadde gerekir.
- Kullanılan malzemelerin (kurşun, kauçuk) geri dönüşümü zor olabilir.
- Düzenli bakım gerektirir.

Çıkarım: Uzun vadede çevresel etkiler olumludur; yıkımı azaltarak kaynak tasarrufu sağlar.

4.24

Sismik İzolatörlerde Kullanılan Malzemeler

Malzeme özellikleri

Sismik izolatörler, binaları zeminden belirli bir ölçüde ayırarak deprem sırasında binanın zeminden bağımsız hareket etmesini sağlar.
Buna göre sismik izolatörlerde kullanılan malzemelerin özellikleri nelerdir?

Şekil: Sismik izolatörlerde kullanılan malzemeler

Cevap:

Malzeme	Özellikleri
Kurşun Çekirdek	Deprem enerjisini sönümleme özelliği yüksektir. Yumuşak ve şekil değiştirebilir. Büyük deformasyonlarda enerji yutar.
Kauçuk Katmanlar	Esnek ve dayanıklıdır. Yatay hareketleri absorbe eder. Yüksek elastikiyet gösterir. Yaşlanmaya karşı dirençlidir.
Çelik Plakalar	Yüksek dayanıklılık ve sertlik. Kauçuk katmanları destekler ve sabitler. Dikey yükleri taşır. Korozyona karşı korunmalıdır.

Genel Özellikler:

Esneklik: Deprem sırasında şekil değiştirerek enerjiyi absorbe eder.
Dayanıklılık: Uzun yıllar boyunca özelliğini kaybetmez.
Yük Taşıma: Binanın ağırlığını güvenle taşır.
Enerji Sönümleme: Deprem enerjisini ısıya dönüştürerek yok eder.

Özet: Sismik izolatörler; kurşun çekirdek (enerji sönümleme), kauçuk katmanlar (esneklik) ve çelik plakalar (dayanıklılık) malzemelerinden oluşur.

Sismik İzolatörler - Özet

Yapı Güvenliği

Binayı zeminden ayırır
Salınımı azaltır

Çevresel Etki

Yıkımı azaltır
Kaynak tasarrufu sağlar

Malzemeler

Kurşun çekirdek
Kauçuk + Çelik plaka

Hatırlatma: Sismik izolatörler, deprem enerjisini sönümleyerek binaların yıkılmasını önler. Uzun vadede çevre dostu bir çözümdür.

4. DALGALAR

Performans Görevi

4. Ünite: Dalgalar

Sayfa 336

DEPREMDEN KORUNUYORUM

Adı	DEPREMDEN KORUNUYORUM
Beklenen Performans	Depremle ilgili bilimsel model oluşturma
Süre	1 hafta
Değerlendirme	Analitik Dereceli Puanlama Anahtarı, Öz Değerlendirme Formu

Proje Özeti

Bilyeli Taban İzolasyon Sistemi Modeli

Bu performans görevinde, deprem etkilerini azaltmaya yönelik bir STEM modeli tasarlanmıştır. Modelde, gerçek binalardaki sismik izolatörlerin işlevini basitleştirilmiş biçimde göstermek için iki sert plaka arasına yerleştirilen bilyeler kullanılmıştır. Alt plaka zemine sabitlenirken, üst plaka bilyeler sayesinde yatay yönde serbestçe kayabilmekte ve bina modeli zeminden gelen yatay hareketin büyük bir kısmından izole edilmektedir.

Şekil: İzolatörsüz ve izolatörlü bina karşılaştırması

STEM Disiplini	Bağlantı
Mühendislik	Taban izolasyonu prensibiyle model tasarlama; plaka, bilye ve bina bloklarının bir araya getirilerek test edilebilir bir düzenek oluşturulması.
Matematik	Binanın periyodu, salınım genliği ve kat sayısına bağlı yükseklik-genlik oranının ölçülmesi ve karşılaştırmalı olarak grafiğe aktarılması.
Fen (Fizik)	Deprem dalgalarının (P ve S dalgaları) yayılması, rezonans, periyot-frekans ilişkisi ve enerji sönümlenmesi kavramlarının uygulanması.
Teknoloji	Modelin sarsılmasını sağlamak için basit bir motor/sarsma düzeneği kullanılması; isteğe bağlı olarak telefon kamerasıyla kayıt alıp salınımın yavaş çekimde incelenmesi.

Beklenen Sonuçlar (Mühendislik Literatürü):

Taban Kesme Kuvveti

%50 - 65 azalma

Kat İvmeleri

%60 - 70 azalma

Kaynak Dosyalar

Performans görevi raporu

PDF Dokümanı

Depremden Korunuyorum - STEM Raporu

Görüntüle İndir

DOCX Dokümanı

Depremden Korunuyorum - STEM Raporu

Görüntüle İndir

PDF Önizleme:

Not: PDF dosyası sayfa içinde görüntülenebilir. "Görüntüle" butonu ile yeni sekmede açabilir, "İndir" butonu ile bilgisayarınıza kaydedebilirsiniz.

Performans Görevi - Yapılacaklar

Hazırlık

Sismik izolasyon prensibini araştırın.
Alternatif çözüm önerileri geliştirin.
Malzemeleri temin edin.

Sunum

Modeli inşa edin ve test edin.
Verileri kaydedin ve grafik oluşturun.
Sunumu sınıfta paylaşın.

Hatırlatma: Modelinizde izolatörlü ve izolatörsüz bina karşılaştırması yaparak deprem etkisini gözlemleyin.

Öz Değerlendirme Formu

4. Ünite: Dalgalar

Sayfa 337

4. DALGALAR

Performans Görevi - Öz Değerlendirme

Öz Değerlendirme Soruları

Performans görevi değerlendirmesi

Aşağıdaki soruları, gerçekleştirdiğiniz performans görevi sürecini düşünerek cevaplayınız.

1. Performans görevi boyunca hangi zorluklar ve problemlerle karşılaştınız? Bu zorluk ve problemlerle nasıl başa çıktınız?

"Gerekli malzemeleri bulmakta ve zamanı ayarlamakta biraz zorlandık. Ayrıca deneyi/tasarımı yaparken ilk denememizde istediğimiz sonucu alamadık. Öğretmenimizden fikir alarak ve grup arkadaşlarımla görev dağılımı yapıp internetten araştırma yaparak bu sorunları çözdük."

2. Performans görevi çalışmasında katkınız en fazla hangi bölümde ve nasıl oldu?

"En fazla araştırma yapma, malzemeleri temin etme ve hazırlanan raporun/sunumun yazımı kısmında katkım oldu. Çizimlerin ve hesaplamaların kontrol edilmesine yardım ettim."

3. Bu görev sırasında grup dışından yardım aldınız mı? Belirtiniz.

"Evet, takıldığımız bazı teknik konularda ve malzeme seçiminde fizik öğretmenimizden bilgi aldık. Ayrıca evde montaj yaparken ailemden araç-gereç kullanımı konusunda yardım aldım."

4. Bu performans görevini yeniden planlasaydınız ne tür değişiklikler önerirdiniz?

"Zamanı daha iyi planlardım, işleri son günlere bırakmazdım. Bir de malzemeleri en baştan daha kaliteli ve uygun seçip deney aşamasına daha çok zaman ayırırdım."

5. Bu çalışmanızla topluma hizmet ettiğinizi düşünüyor musunuz? Açıklayınız.

"Evet, çünkü bilimin ve fiziğin günlük hayattaki problemlerin çözümünde nasıl kullanıldığını öğrendik. Doğal afetler ve bilimsel ilkeler konusunda hem kendimizi hem de arkadaşlarımızı bilinçlendirmiş olduk."

6. Edindiğiniz deneyimleri hayatınızda nasıl kullanacağınızı düşünüyorsunuz? Açıklayınız.

"Grup halinde çalışmayı ve karşılaştığımız bir problemi adım adım çözmeyi öğrendim. İleride bir projede veya iş hayatımda sorunlarla karşılaştığımda pes etmeden farklı çözüm yolları denememe yardımcı olacaktır."

7. Performans görevi çalışmasında STEM ilkelerinden nasıl faydalandığınızı kısaca açıklayınız.

"Sabit ölçümler yaparak bilimi, Tasarım için araştırma araçlarını kullanarak teknolojiyi, Engel/düzenek tasarımında mühendislik adımlarını ve Matematiksel hesaplamaları (açı, boyut ve süre ölçümlerini) bir arada kullanarak faydalandım."

8. Ürününüzün sorunsuz ve etkili biçimde çalıştığını test ettiniz mi?

"Evet, hazırladığımız düzeneği birkaç kez üst üste denedik. İlk denemedeki ufak eksikleri düzeltip son testte sorunsuz çalıştığını gözlemledik."

Not: Bu cevaplar, ortalama bir lise öğrencisinin verebileceği doğal, samimi ve gerçekçi yanıtlardır. Kendi deneyimlerinize göre düzenleyiniz.

Öz Değerlendirme - Önemli Noktalar

Zaman Yönetimi

Planlama ve
görev dağılımı

İş Birliği

Grup çalışması
ve yardımlaşma

Problem Çözme

Adım adım
çözüm üretme

STEM

Fen, teknoloji
mühendislik, matematik

Hatırlatma: Öz değerlendirme, kendi performansınızı objektif olarak değerlendirmeniz için önemlidir. Eksik yönlerinizi belirleyerek gelişim sağlayabilirsiniz.
