3. ELEKTRİK

3.5. Üreteçlerin Bağlanması

3. Ünite: Elektrik

Sayfa 242

Günlük hayatta kullanılan birçok cihazın çalıştırılması için gerekli olan enerji üreteçler kullanılarak sağlanır. Elektrik devrelerinin temel elemanlarından biri olan üreteçler, farklı biçimdeki enerjileri elektrik enerjisine dönüştüren cihazlardır. Üreteçlerin devreye bağlanma türleri, devrenin genel özelliklerini belirleyen önemli bir etkendir. Örneğin oyuncak arabalarda yüksek hız ve uzun menzil elde etmek, bilgisayarların kullanım süresini artırmak ve kabloya bağımlılığını azaltmak gibi amaçlarla birçok pil hücresi farklı türlerde devreye bağlanmaktadır. Pillerin farklı bağlanma türlerinin çeşitli avantajları olduğu gibi dezavantajları da bulunmaktadır.

Düşünelim: 🔹 Pillerin kutupları birbirlerine bağlanırken nelere dikkat edilmelidir? 🔹 Kumandalarda pillerin bağlanma türü neden önemlidir? 🔹 El fenerlerinden daha parlak ışık elde edilmesi için neler yapılabilir?

Elektrikli yılan balıkları (torpedo türü), avlarını sersemletmek ve düşmanlarından kaçmak için elektrik şoku verir. Bu balıkların elektrik üretimi, vücutlarında bulunan ve "elektrosit" adı verilen hücrelerde gerçekleşir. Her bir hücre pil gibi çalışır. Hücreler, birinin pozitif ucu diğerinin negatif ucuna gelecek şekilde konumlanmıştır.

Düşünelim: 🔹 Elektrosit adlı hücrelerin yan yana bulunmasının avantajı nedir?

Sınıf Arkadaşlarıyla Tartışma

Pil Bağlantılarında Dikkat Edilmesi Gerekenler

Piller seri veya paralel bağlanırken kutuplara nasıl dikkat edilmelidir? Yanlış bağlantıda ne olur?

Tartışma Özeti:

Seri bağlantıda + ile − uçları birbirine bağlanır.
Paralel bağlantıda + ile +, − ile − bağlanır.
Yanlış bağlantıda kısa devre oluşur ve piller zarar görebilir.

Üreteç Bağlantı Türlerinin Avantajları

Seri ve paralel bağlantının günlük hayattaki kullanım alanları ve avantajları nelerdir?

Tartışma Özeti:

Seri: Gerilim artar (daha parlak ışık, daha hızlı motor).
Paralel: Akım artar (daha uzun pil ömrü).
Örnek: El feneri (seri), oyuncak araba (seri/paralel karışık).

Hatırlatma: Elektrikli yılan balığındaki elektrosit hücreleri seri bağlıdır. Bu sayede yüksek gerilim elde ederek avlarını sersemletebilirler.

Üreteç Bağlantıları - Özet

Seri Bağlantı

\( V_{eş} = V_1 + V_2 + ... \) (Gerilim artar)
Akım aynı kalır
Piller + ile − bağlanır
Örnek: El feneri, oyuncak araba
Avantaj: Yüksek gerilim
Dezavantaj: Bir pil bitince tümü biter

Paralel Bağlantı

Gerilim aynı kalır
\( I_{eş} = I_1 + I_2 + ... \) (Akım artar)
Piller + ile +, − ile − bağlanır
Örnek: Yedek pil sistemi
Avantaj: Uzun pil ömrü
Dezavantaj: Yüksek akım, daha kalın kablo

Hatırlatma: Elektrikli yılan balığındaki hücreler seri bağlıdır. Bu sayede 600 V'a kadar gerilim üretebilirler. Evlerimizdeki piller ise genellikle seri bağlanır.

3. ELEKTRİK

3.5. Üreteçlerin Bağlanması

Performans Görevi

3. Ünite: Elektrik

Sayfa 242-243

PİLLERİN BAĞLANMASI

Adı	PİLLERİN BAĞLANMASI
Beklenen Performans	Pillerin seri veya paralel bağlanmasının sonuçlarını gözlemleyebileceği deney tasarlama ve sunma
Süre	35 + 40 dk.
Araç Gereç	Pil yatakları, 8 adet özdeş pil, bağlantı kabloları, ampermetre, voltmetre, lamba, duy, kronometre
Değerlendirme	Dereceli Puanlama Anahtarı

1-2

Grup Oluşturma ve Görev Paylaşımı

Çalışma grupları ve adaletli görev dağılımı

1. Öğretmeninizin rehberliğinde 5-6 kişilik çalışma grupları oluşturunuz.

2. Oluşturduğunuz grup içinde adaletli görev paylaşımı yapınız.

Önerilen Görev Paylaşımı:

Grup Sözcüsü: Sunum ve raporlama
Devre Kurucu (2 kişi): Devreleri kurma ve bağlantıları kontrol etme
Ölçüm Uzmanı (2 kişi): Ampermetre ve voltmetre ile ölçüm yapma
Kayıt Uzmanı: Verileri tabloya kaydetme ve raporlama
Zaman Uzmanı: Kronometre ile tükenme sürelerini ölçme

Öneri: Görevler her aşamada dönüşümlü olarak değiştirilebilir.

Bir Pil ile Devre Kurma

Akım ve potansiyel fark ölçümü

Bir pil, iletken tel ve lamba ile devre kurarak lambanın üzerinden geçen akımı ve uçları arasındaki potansiyel farkı ölçünüz. Elde ettiğiniz verileri 7. adımdaki tabloya kaydediniz.

Örnek Ölçüm:

Lambadan geçen akım: 0,3 A
Lamba uçları arasındaki potansiyel fark: 1,5 V

Not: Bu değerler kullanılan pillerin özelliklerine göre değişir.

Seri ve Paralel Bağlantı Tasarımı

Düz ve ters bağlanma

Pilleri seri ve paralel bağlayarak bir deney tasarlayınız. Tasarladığınız deneyde pilleri seri bağlarken aşağıdaki şekillerde gösterildiği gibi düz ve ters bağlayınız.

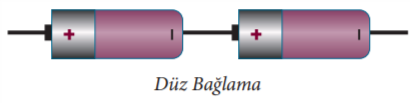

Düz Bağlanma

Pillerin zıt kutuplarının bir araya getirilmesiyle oluşan bağlanma şeklidir.

Ters Bağlanma

Pillerin aynı kutuplarının bir araya getirilmesiyle oluşan bağlanma şeklidir.

Uyarı: Ters bağlama yapıldığında piller birbirini zıtlar ve devrede potansiyel fark azalır veya sıfır olur.

Deney Çizimleri

Tasarladığınız deneylerin şematik çizimleri

Tasarladığınız deneylerin çizimlerini aşağıdaki alana yapınız ve her bir tasarımı numaralandırınız.

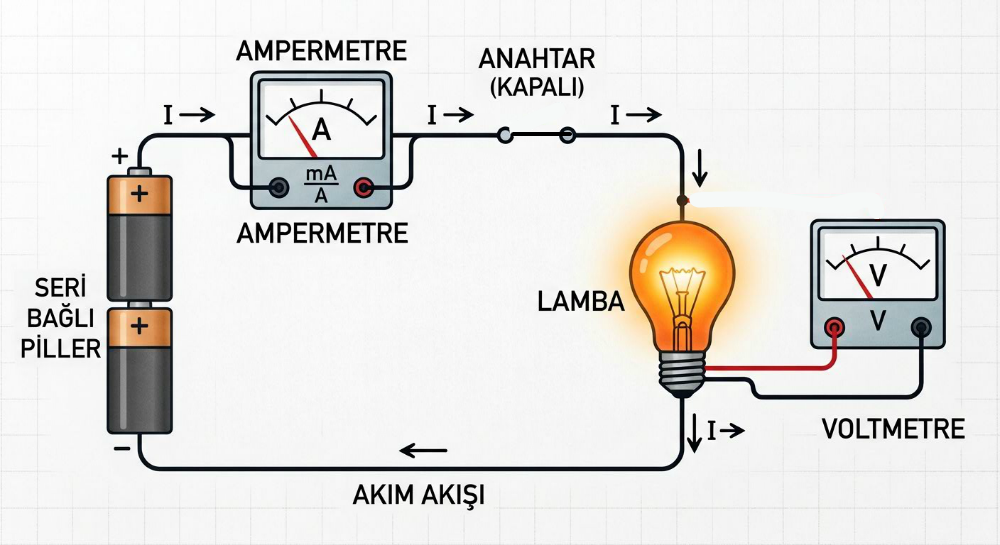

1. Seri Düz

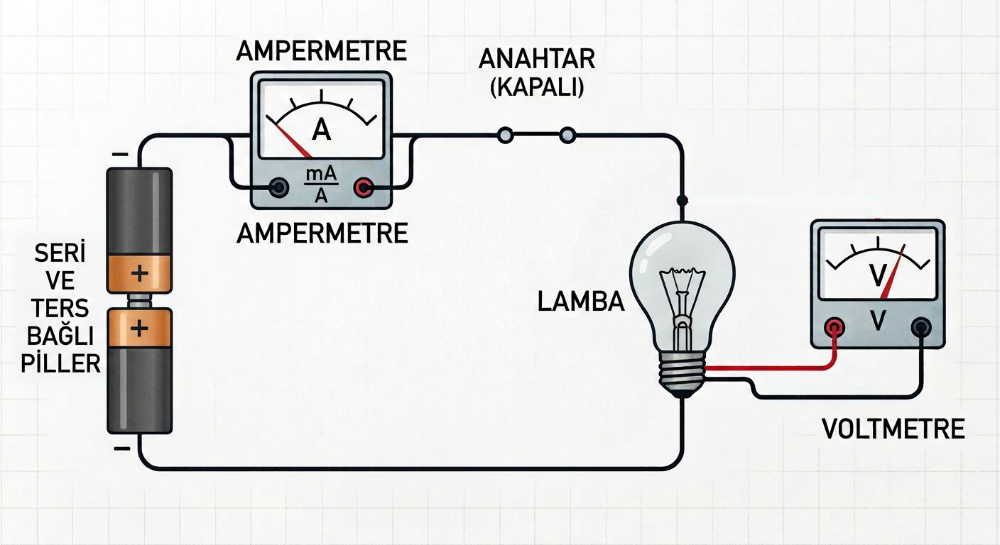

2. Seri Ters

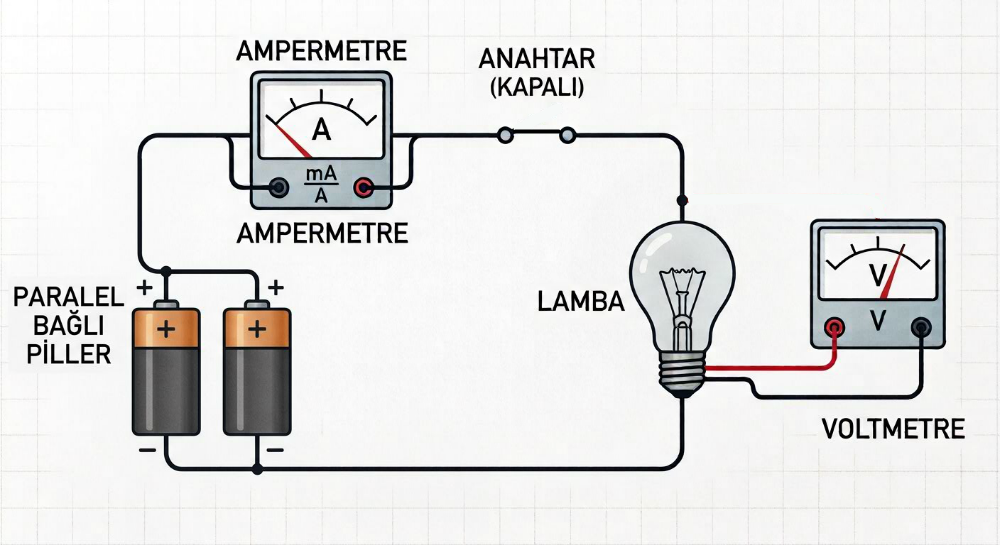

3. Paralel

Bağlanma Türlerinin Tanımı

Seri ve paralel bağlantı tanımları

Yapmış olduğunuz devre üzerinden üreteçlerin seri veya paralel bağlanma türlerini tanımlayınız.

Seri Bağlantı

Üreteçlerin birinin pozitif (+) ucunun diğerinin negatif (−) ucuna bağlanmasıdır. Toplam gerilim artar, akım aynı kalır.

Paralel Bağlantı

Üreteçlerin tüm pozitif (+) uçlarının birbirine, tüm negatif (−) uçlarının birbirine bağlanmasıdır. Toplam akım artar, gerilim aynı kalır.

Veri Tablosu

Akım, potansiyel fark ve tükenme süreleri

Bağlantı şekillerini kontrol ederek lambanın üzerinden geçen akımı ve uçları arasındaki potansiyel farkı bulunuz. Kronometre kullanarak üreteçlerin tükenme sürelerini ölçünüz. Elde ettiğiniz tüm verileri aşağıdaki tabloya kaydediniz.

Kurulan Devreler	Lambadan Geçen Akım Değeri (A)	Lambanın Uçları Arasındaki Potansiyel Fark (V)	Üreteçlerin Tükenme Süreleri (s)
Bir pil ile	0,3	1,5	300
İki pil ile seri düz	0,6	3,0	150
İki pil ile seri ters	0	0	—
İki pil ile paralel	0,3	1,5	600

Not: Bu değerler örnek olup, kullanılan pilin özelliklerine göre değişir.

Gözlem: Seri düz bağlantıda gerilim ve akım artar, seri ters bağlantıda devre çalışmaz, paralel bağlantıda pil ömrü uzar.

Seri ve Paralel Bağlantının Avantajları

Hangi durumlarda hangi bağlantı tercih edilir?

Deney sonuçlarına göre hangi durumlarda üreteçlerin seri veya paralel bağlanmasının avantajlı olacağını açıklayınız.

Seri Bağlantı Avantajları

Yüksek gerilim gerektiren durumlarda
El feneri, oyuncak araba, televizyon kumandası
Daha parlak ışık veya daha hızlı motor için
Dezavantaj: Bir pil bitince tümü biter

Paralel Bağlantı Avantajları

Uzun pil ömrü gerektiren durumlarda
Yedek pil sistemleri, acil durum ışıkları
Daha uzun kullanım süresi için
Avantaj: Bir pil bitse bile diğerleri çalışır

Sonuç: Yüksek gerilim için seri, uzun süre için paralel bağlantı tercih edilir.

9. Sunum Hazırlığı

Grup arkadaşlarınız arasından grup sözcüsü seçiniz ve grup sözcüsünden tasarladığınız deneyi sonuçları ile birlikte 5 dakikayı geçmeyecek şekilde sınıfta sunmasını isteyiniz. Sunumunuzda üreteçlerin seri olarak düz bağlanmasının, seri olarak ters ve paralel bağlanmasının toplam potansiyel farkı ve üreteçlerin tükenme süresi nasıl etkileyeceğini açıklayınız.

Sunum İçeriği Önerisi:

🔹 Deneyin amacı ve kurulan devreler
🔹 Seri düz, seri ters ve paralel bağlantı sonuçları
🔹 Hangi bağlantının hangi durumda avantajlı olduğu
🔹 Tablodaki verilerin yorumlanması

Üreteç Bağlantıları - Özet

Seri Düz

+ ile − bağlanır
V artar
I aynı

Seri Ters

+ ile + bağlanır
V azalır
I sıfırlanır

Paralel

+ ile +, − ile −
V aynı
I artar

Hatırlatma: Seri bağlantıda gerilim artar (daha parlak ışık), paralel bağlantıda akım artar (daha uzun süre). Ters bağlantıda devre çalışmaz.

13-14. Sorular

3. Ünite: Elektrik

Sayfa 245 -246

3. ELEKTRİK

3.5. Üreteçlerin Bağlanması

Pil Tutucu Bağlantısı

Seri bağlantı ve pil tutucular

Pille çalışan elektronik aletlerin içinde yer alan pil tutucular, pillerin güvenli bir şekilde yerleştirilerek sabitlenmesini ve devreye doğru şekilde bağlanmasını sağlar. Şekilde gösterildiği gibi pil tutucunun içerisinde bulunan tel, kutupları birbirine bağlamaktadır.

Şekil: Pil tutucu içindeki bağlantı teli

Buna göre:

Görselde verilen pil tutucunun içerisine yerleştirilecek piller ne şekilde bağlanmış olur? Açıklayınız.
Bu bağlanma şeklinin avantajları ve dezavantajları nelerdir? Açıklayınız.

Çözüm:

a) Piller Ne Şekilde Bağlanmıştır?

Pil tutucudaki bağlantı teli, bir pilin pozitif (+) ucunu diğer pilin negatif (−) ucuna bağlamaktadır.
Bu bağlanma şekli seri bağlanmadır.
Piller zıt kutuplar (birinin +'sı diğerinin −'si) birbirine gelecek şekilde yerleştirilmiştir.

Cevap: Piller seri bağlanmıştır.

b) Seri Bağlantının Avantajları ve Dezavantajları

Avantajları

Toplam gerilim artar (V_toplam = V₁ + V₂ + V₃)
Daha yüksek enerji sağlar
Daha parlak ışık veya daha güçlü motor için uygundur
El feneri, oyuncak araba, kumanda gibi cihazlarda kullanılır

Dezavantajları

Bir pil biterse veya bozulursa tüm devre kesilir
Tüm piller aynı akımı sağlamak zorundadır
Pil ömrü kısalır (hepsi birlikte tükenir)
Yüksek gerilim hassas cihazlara zarar verebilir

Özet: Seri bağlantı gerilimi artırır ancak bir pil bitince tüm sistem çalışmaz.

USB Fan Devresi Tasarımı

Seri bağlantı ile gerilim hesaplama

Kamp gezisi esnasında serinlemek amacıyla kullanılan bir USB fanını çalıştırmak için 0,5 A elektrik akımına ihtiyaç vardır. Cihazın direncinin 80 Ω ve kamp çantasının içinde 40, 15 ve 65 V'luk üreteçler olduğu bilinmektedir.

Buna göre öğrenci bu devre elemanlarını kullanarak nasıl bir devre tasarlamalıdır? Çizerek gösteriniz.

Çözüm:

Verilenler:

Fan için gerekli akım: I = 0,5 A
Fanın direnci: R = 80 Ω
Mevcut üreteçler: 40 V, 15 V, 65 V

Adım 1: Fanın Çalışması İçin Gerekli Gerilim

Ohm Yasası: \( V = I \cdot R \)

\( V = 0,5 \cdot 80 = 40 \, \text{V} \)

Gerekli Gerilim: 40 V

Adım 2: Hangi Üreteç Kullanılabilir?

Elimizde 40 V'luk bir üreteç doğrudan kullanılabilir.
15 V ve 65 V'luk üreteçler tek başına yeterli değil.
65 V'luk üreteç çok yüksek, 15 V'luk ise çok düşük.

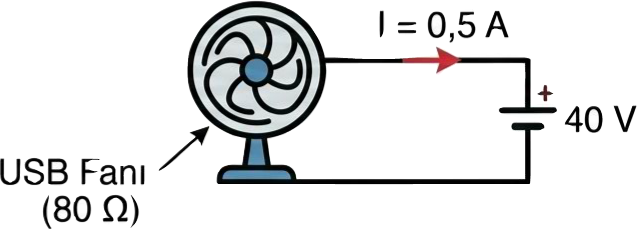

Adım 3: Önerilen Devre Tasarımı

40 V'luk üreteç doğrudan fan devresine bağlanır.

40 V'luk üreteç doğrudan fan'a bağlanır.
Devre akımı: \( I = \dfrac{V}{R} = \dfrac{40}{80} = 0,5 \, \text{A} \)
Bu akım fanın çalışması için yeterlidir.

Alternatif Tasarım (Seri Bağlantı ile)

15 V ve 25 V? (Elimizde 25 V yok!)
15 V ve 65 V seri bağlanırsa: \( 65 - 15 = 50 \, \text{V} \) (ters bağlantı ile)
Ancak en basit çözüm: 40 V'luk üreteci doğrudan kullanmak.

Cevap: 40 V'luk üreteç doğrudan fan devresine bağlanır. Gerekli akım \( I = \dfrac{40}{80} = 0,5 \, \text{A} \) olur.

Hatırlatma: Ohm Yasası'na göre \( V = I \cdot R \). Fanın çalışması için gereken gerilim \( 0,5 \cdot 80 = 40 \, \text{V} \)'tur. Bu nedenle 40 V'luk üreteç doğrudan kullanılabilir.

Üreteç Bağlantıları - Özet

Seri Bağlantı

+ ile − bağlanır
V artar
Pil ömrü kısalır

Paralel Bağlantı

+ ile +, − ile −
I artar
Pil ömrü uzar

Ohm Yasası

V = I · R
I = V / R
R = V / I

Hatırlatma: Seri bağlantıda gerilim artar (daha parlak ışık, daha hızlı motor). Paralel bağlantıda akım artar (daha uzun pil ömrü). Pil tutucularda genellikle seri bağlantı kullanılır.

15-16. Sorular

3. Ünite: Elektrik

Sayfa 248

3. ELEKTRİK

3.5. Üreteçlerin Bağlanması

Üreteç Bağlantılarında Akım ve Tükenme Süresi

Seri ve paralel bağlantı karşılaştırması

Aşağıdaki şekillerde ana kol akımları ile pillerin tükenme sürelerini karşılaştırmak için yapılan deneyin şematik gösterimi verilmiştir. Devrelerde iç dirençleri ihmal edilen özdeş üreteçler (\(V\)) ve dirençler (\(R\)) kullanılmıştır.

Devre 1

Devre 2

Devre 3

Devrelerdeki ana kol akımları sırasıyla \(I_1\), \(I_2\) ve \(I_3\) olduğuna göre:

Ana kol akımları arasındaki ilişkiyi büyükten küçüğe doğru sıralayarak açıklayınız.
Üreteçlerin tükenme sürelerini (\(t_1\), \(t_2\) ve \(t_3\)) büyükten küçüğe doğru sıralayarak aralarındaki ilişkiyi açıklayınız.

Çözüm:

a) Ana Kol Akımları Arasındaki İlişki

Devre	Bağlantı Türü	Eşdeğer Gerilim	Akım
Devre 1	1 üreteç	V	I₁ = V/R
Devre 2	2 üreteç paralel	V	I₂ = V/R
Devre 3	1 üreteç	V	I₃ = V/(R/2) = 2V/R

Devre 2'de üreteçler paralel bağlandığı için toplam gerilim V olur.
Devre 1 ve 3'te toplam gerilim V'dir.
Ohm Yasası'na göre (\( I = V/R \)) akım gerilimle doğru orantılıdır.

Cevap: \( I_3 > I_2 = I_1 \)

b) Üreteçlerin Tükenme Süreleri Arasındaki İlişki

Pil tükenme süresi, çekilen akımla ters orantılıdır.
Akım ne kadar büyükse pil o kadar çabuk tükenir.
Akım sıralaması: \( I_3 > I_2 = I_1 \) ayrıca paralel bağlı her bir pilden çekilen akım i₂/2 olduğundan:

Cevap: \( t_2 > t_1 > t_3 \)

Özet: Seri bağlantı akımı artırır ancak pilleri çabuk tüketir. Paralel bağlantıda akım değişmez, piller daha uzun dayanır.

Karışık Bağlı Devrede Akım

Seri ve paralel karışımı devre

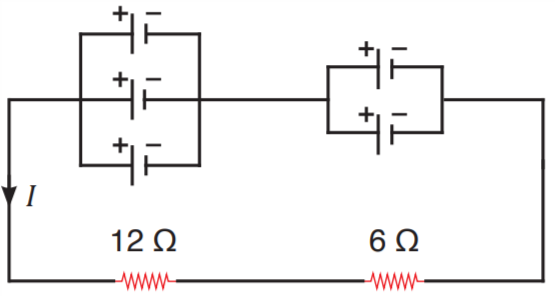

Şekildeki elektrik devresi iç dirençleri ihmal edilen ve potansiyel farkları \( V = 45 \, \text{V} \) olan özdeş üreteçler ile büyüklükleri \( 12 \, \Omega \) ve \( 6 \, \Omega \) olan dirençler kullanılarak kurulmuştur.

Şekil: 45V'luk iki üreteç seri, dirençler karışık bağlı

Buna göre ana koldan geçen akım kaç A olur?

Çözüm:

Verilenler:

Her bir üreteç: V = 45 V
2 üreteç seri bağlı
Dirençler: 12Ω, 6Ω, 6Ω, 12Ω

Adım 1: Toplam Gerilim

Üreteçler seri bağlı olduğu için:

\( V_{toplam} = 45 + 45 = 90 \, \text{V} \)

Adım 2: Toplam Eşdeğer Direnç

Tüm dirençler seri bağlıdır:

\( R_{eş} = 12 + 6 = 18 \, \Omega \)

Adım 3: Ana Kol Akımı

Ohm Yasası: \( I = \dfrac{V_{toplam}}{R_{eş}} \)

\( I = \dfrac{90}{18} = {5} \text{A} \)

Cevap: Ana koldan geçen akım 5 A'dir.

Hatırlatma: Önce paralel kısmın eşdeğer direnci bulunur, sonra tüm dirençler seri toplanır. Toplam gerilim ise seri bağlı üreteçlerin toplamıdır.

Üreteç Bağlantıları - Önemli Çıkarımlar

Seri Bağlantı

V artar
I artar
Pil ömrü kısalır

Paralel Bağlantı

V aynı
I aynı
Pil ömrü uzar

Karışık Bağlantı

Önce paralel indirgenir
Sonra seri toplanır
Ohm Yasası ile akım bulunur

Özet: Seri bağlantıda gerilim ve akım artar, piller çabuk tükenir. Paralel bağlantıda gerilim ve akım aynı kalır, piller uzun dayanır. Karışık bağlantıda önce paralel kısım indirgenir, sonra seri toplanır.
