3. ELEKTRİK
3.4. Dirençlerin Bağlanması
Üniteye Başlarken

3. Ünite: Elektrik

Sayfa 223

Günlük hayatta kullanılan buzdolabı, çamaşır makinesi, ütü, bilgisayar, aydınlatma lambası gibi cihazlar birden fazla devre elemanı içerdiğinden oldukça karmaşık elektrik devrelerine sahiptir. Elektrik devrelerinin önemli bir elemanı olan direnç; elektrik akımını sınırlamak, düzenlemek ya da akımın yönünü ve miktarını kontrol etmek amacıyla kullanılır. Örneğin ramazan ayında minareler arasına asılan mahya lambaları, parlaklıkları ve yanma sıralarının değişmesiyle görsel bir şölen oluşturur.

Camilerde Mahya Lambaları Mahya lambaları genellikle seri bağlanır. Bir lamba patladığında tüm lambalar söner.

Şekil: Cami minarelerinde mahya lambaları

Düşünelim: 🔹 Mahya lambalarının birbirine bağlanmasında nelere dikkat edilmiş olabilir? 🔹 Mahyalardaki lambaların birkaçı patlasa bile diğer lambaların ışık vermeye devam etmesinin nedeni ne olabilir?
1
Mahya Lambalarının Bağlanma Şekli
Seri ve paralel bağlantı karşılaştırması

Soru: Mahya lambaları hangi şekilde bağlanmış olabilir? Birkaç lamba patladığında diğerleri neden söner veya yanmaya devam eder?

Cevap:

Seri Bağlantı
  • Lambalar uç uca bağlanır.
  • Akım tüm lambalardan sırayla geçer.
  • Bir lamba patlarsa devre kesilir ve tüm lambalar söner.
  • Avantaj: Basit bağlantı, düşük akım.
  • Dezavantaj: Tek bir arıza tüm sistemi etkiler.
Paralel Bağlantı
  • Lambalar aynı iki noktaya bağlanır.
  • Akım her lambaya bağımsız olarak dağılır.
  • Bir lamba patlarsa diğerleri yanmaya devam eder.
  • Avantaj: Arıza diğer lambaları etkilemez.
  • Dezavantaj: Daha fazla kablo, yüksek akım.

Sonuç: Mahya lambaları genellikle seri bağlanır. Bu nedenle bir lamba patladığında devre kesilir ve tüm lambalar söner. Eğer diğer lambalar yanmaya devam ediyorsa, lambalar paralel bağlanmıştır.

Özet: Mahya lambaları seri bağlanır. Bir lamba patlarsa tümü söner. Diğer lambalar yanmaya devam ediyorsa paralel bağlanmıştır.
2
Seri ve Paralel Bağlantı Karşılaştırması
Bağlantı türlerinin özellikleri

Soru: Seri ve paralel bağlantı arasındaki temel farklar nelerdir? Günlük hayattan örnekler veriniz.

Özellik Seri Bağlantı Paralel Bağlantı
Bağlanma Şekli Elemanlar uç uca bağlanır Elemanlar aynı iki noktaya bağlanır
Akım Tüm elemanlardan aynı akım geçer Akım bölünerek geçer
Gerilim Gerilim bölünür Tüm elemanlarda aynı gerilim
Eşdeğer Direnç \( R_e = R_1 + R_2 + ... \) \( \dfrac{1}{R_e} = \dfrac{1}{R_1} + \dfrac{1}{R_2} + ... \)
Arıza Durumu Bir eleman bozulursa tüm devre çalışmaz Bir eleman bozulursa diğerleri çalışır
Örnek Mahya lambaları, eski yılbaşı ışıkları Ev aydınlatma lambaları, prizler
Özet: Seri bağlantıda elemanlar uç uca, paralel bağlantıda aynı iki noktaya bağlanır. Seride akım aynı, gerilim bölünür; paralelde gerilim aynı, akım bölünür.
Sınıf Arkadaşlarıyla Tartışma

Seri Bağlantının Avantaj ve Dezavantajları

Seri bağlantının günlük hayattaki kullanım alanları ve zorlukları nelerdir?

Tartışma Özeti:

  • Avantaj: Basit bağlantı, düşük akım.
  • Dezavantaj: Tek arıza tüm devreyi keser.
  • Örnek: Mahya lambaları, eski yılbaşı ışıkları.

Paralel Bağlantının Avantaj ve Dezavantajları

Paralel bağlantının günlük hayattaki kullanım alanları ve zorlukları nelerdir?

Tartışma Özeti:

  • Avantaj: Arıza diğer elemanları etkilemez.
  • Dezavantaj: Daha fazla kablo, yüksek akım.
  • Örnek: Ev aydınlatmaları, prizler.

Hatırlatma: Evlerdeki lambalar paralel bağlanır. Bir lamba patladığında diğerleri yanmaya devam eder. Mahya lambaları ise seri bağlanır.

Direnç Bağlantıları - Özet
Seri Bağlantı
  • \( R_e = R_1 + R_2 + ... \)
  • Akım tüm elemanlarda aynı
  • Gerilim bölünür
  • Arıza tüm devreyi keser
Paralel Bağlantı
  • \( \dfrac{1}{R_e} = \dfrac{1}{R_1} + \dfrac{1}{R_2} + ... \)
  • Gerilim tüm elemanlarda aynı
  • Akım bölünür
  • Arıza diğer elemanları etkilemez

Hatırlatma: Dirençler seri bağlandığında eşdeğer direnç artar, paralel bağlandığında eşdeğer direnç azalır.

3. ELEKTRİK
3.4. Dirençlerin Bağlanması
1. Deney

3. Ünite: Elektrik

Sayfa 223-226
DİRENÇLERİN BAĞLANMASI DENEYİ

Amaç: Seri, paralel ve birleşik bağlı dirençlerde eşdeğer direnç, akım ve gerilim ilişkilerini incelemek

Araç Gereç: Dirençler (3 adet), üreteç, ampermetre, voltmetre, bağlantı kabloları

KWL Tablosu
Ne Biliyorum? - Ne Bilmek İstiyorum? - Ne Öğrendim?
Ne Biliyorum? Ne Bilmek İstiyorum? Ne Öğrendim?
Dirençlerin akıma karşı zorluk gösterdiğini ve devrede akımı sınırlamak için kullanıldığını biliyorum. Dirençler seri ve paralel bağlandığında devrenin eşdeğer direnci, ana kol akımı ve gerilim paylaşımları nasıl değişir? Seri bağlamada eşdeğer direncin arttığını, paralel bağlamada ise küçüldüğünü; seri devrede akımların, paralel devrede ise potansiyel farkların eşit olduğunu öğrendim.
1-8
Deney Adımları ve Tahminler
Hipotez kurma ve bağlantı türleri

2. Dört direnç kaç farklı şekilde bağlanabilir?

  • Toplam 17 farklı kombinasyon oluşturulabilir.
  • Hepsi seri, hepsi paralel, 2 seri + 2 paralel, 3 seri + 1 paralel, vb.
Cevap: 4 dirençle 17 farklı bağlantı kombinasyonu yapılabilir.

4. Bağlanma türlerinin tanımlarını yapınız.

Seri Bağlama

Dirençlerin uç uca, tek bir hat üzerinde sıralanması.

Paralel Bağlama

Dirençlerin ikişer uçlarının aynı noktalara (düğümlere) bağlanması.

Birleşik (Karma) Bağlama

Seri ve paralel bağlama türlerinin aynı devrede birlikte kullanılması.

5. Seri bağlama tahmini: Bir dirence seri başka bir direnç eklendiğinde ne olur?

  • Eşdeğer direnç artar.
  • Ohm Yasası gereği (\( V = I \cdot R \)) ana kol akımı azalır.
Tahmin: Reş artar, Iana azalır.

6. Paralel bağlama tahmini: Bir dirence paralel başka bir direnç eklendiğinde ne olur?

  • Akıma yeni yollar açıldığı için eşdeğer direnç azalır.
  • Ana kol akımı artar.
Tahmin: Reş azalır, Iana artar.

7. Karma bağlama tahmini: Seri bağlı iki dirençten birine paralel direnç bağlanırsa ne olur?

  • Paralel bağlanan sistemin eşdeğer direnci azalır.
  • Toplam eşdeğer direnç düşer, ana kol akımı artar.
Tahmin: Reş azalır, Iana artar.

8. Hipotezinizi yazınız.

"Elektrik devrelerinde eşdeğer direnç arttıkça ana kol akımı azalır; eşdeğer direnç azaldıkça ana kol akımı artar."

Hipotez: \( I \propto \dfrac{1}{R} \) (Sabit gerilimde akım, dirençle ters orantılıdır.)
9-11
Şematik Çizimler ve Ölçüm Tablosu
Devre şemaları ve örnek ölçümler

9. Seri, paralel ve birleşik bağlı devre şemalarını çiziniz.

...........

...........

...........

10-11. Örnek Ölçüm Tablosu (\( R_1 = 2\Omega \), \( R_2 = 3\Omega \), \( R_3 = 6\Omega \), \( V = 30V \))

Ölçüm Parametresi Seri Bağlı Devre Paralel Bağlı Devre Birleşik Bağlı Devre
Eşdeğer Direnç (\( R_{eş} \)) 11 Ω 1 Ω 4 Ω
Ana Kol Akımı (\( I_{ana} \)) 2,72 A 30 A 7,5 A
Üreteç Potansiyel Farkı (\( V \)) 30 V 30 V 30 V
\( R_1 \) Gerilimi (\( V_1 \)) 5,45 V 30 V 15 V
\( R_2 \) Gerilimi (\( V_2 \)) 8,16 V 30 V 15 V
\( R_3 \) Gerilimi (\( V_3 \)) 16,39 V 30 V 15 V
12-17
Analiz ve Çıkarım Soruları
Potansiyel fark, akım ve eşdeğer direnç ilişkileri

12. Seri ve paralel devrede potansiyel fark ilişkilerini yazınız.

Seri Devrede

\( V = V_1 + V_2 + V_3 \)
Üreteç gerilimi, dirençlerin uçlarındaki gerilimlerin toplamına eşittir.

Paralel Devrede

\( V = V_1 = V_2 = V_3 \)
Her bir direncin uçlarındaki gerilim üretecin gerilimine eşittir.

13. Ohm Yasası'nı kullanarak dirençler üzerinden geçen akımları hesaplayınız. Bu akım değerlerini ana kol akımı ile ilişkilendiriniz.

Hesaplamalar:
Seri: \( R_{eş} = 6+3+2 = 11\Omega \), \( I = 30/11 = 2,72A \)
Paralel: \( 1/R_{eş} = 1/6+1/3+1/2 = 1 \), \( R_{eş} = 1\Omega \), \( I = 30/1 = 30A \)
Birleşik: \( R_{63} = (3·6)/(3+6) = 2\Omega \), \( R_{eş} = 2+2 = 4\Omega \), \( I = 30/4 = 7,5A \)

14. Voltmetre ve ampermetre devreye nasıl bağlanır?

Voltmetre

İç direnci çok yüksek olduğu için devreye paralel bağlanır.

Ampermetre

İç direnci çok küçük olduğu için devreye seri bağlanır.

15. Eşdeğer direnç formüllerini yazınız.

Seri Bağlama

\( R_{eş} = R_1 + R_2 + R_3 \)

Paralel Bağlama

\( \dfrac{1}{R_{eş}} = \dfrac{1}{R_1} + \dfrac{1}{R_2} + \dfrac{1}{R_3} \)

(İki paralel: \( R_{eş} = \dfrac{R_1 \cdot R_2}{R_1 + R_2} \))

16. Ohm Yasası'nı test ediniz.

  • \( R_{eş} = \dfrac{V_{üreteç}}{I_{ana}} \) formülü kullanılarak ölçülen değerler doğrulandığında teorik hesaplamalarla tam uyum sağladığı görülür.
  • Bu, Ohm Yasası'nın (\( V = I \cdot R \)) geçerliliğini gösterir.

17. İletken tel paralel bağlandığında ne olur?

  • İletken tel dirençsiz olduğu için akım dirençli hat yerine bu teli tercih eder.
  • Telin paralel bağlandığı direnç üzerinden akım geçmez ve o direnç kısa devre olur.
  • Sonuç: Direnç devre dışı kalır, akım telden geçer.
Cevap: Direnç kısa devre olur ve akım telden geçer.
Sorular
Tanımlar ve formüller

1. Seri, paralel ve birleşik bağlamayı tanımlayınız.

Seri Bağlama

Akımın tek bir yol takip ederek elemanların üzerinden sırayla geçtiği bağlantı türüdür.

Paralel Bağlama

Akımın birden fazla kola ayrılarak elemanlar üzerinden geçtiği ve uçların ortak noktalarda birleştiği bağlantı türüdür.

Birleşik Bağlama

Devrede hem seri hem de paralel bağlı elemanların bir arada bulunduğu yapıdır.

2. Eşdeğer direnç formüllerini yazınız.

Seri

\( R_{eş} = R_1 + R_2 + R_3 \)

Paralel

\( \dfrac{1}{R_{eş}} = \dfrac{1}{R_1} + \dfrac{1}{R_2} + \dfrac{1}{R_3} \)

Birleşik

Önce paralel kollar tek bir eşdeğer direnç haline getirilir, ardından seri kısımlarla toplanır.

3. Seri ve paralel devrede akım ilişkilerini yazınız.

Seri Devrede

Her bir dirençten geçen akım eşittir ve ana kol akımına eşittir.

Paralel Devrede

Dirençlerden geçen akımların toplamı ana kol akımını verir. Küçük dirençten büyük akım geçer.

4. Seri ve paralel devrede potansiyel fark ilişkilerini yazınız.

Seri Devrede

Üreteç gerilimi dirençlerin büyüklükleriyle orantılı olarak paylaşılır.

Paralel Devrede

Paralel kolların her birinin uçları arasındaki potansiyel fark üreteç gerilimine eşittir.

Direnç Bağlantıları - Özet
Seri Bağlantı

Reş = R₁ + R₂
Akım aynı, gerilim bölünür

Paralel Bağlantı

1/Reş = 1/R₁ + 1/R₂
Gerilim aynı, akım bölünür

Birleşik Bağlantı

Seri + Paralel
Karmaşık devreler

Hatırlatma: Seri bağlamada \( I \) sabit, \( V \) bölünür. Paralel bağlamada \( V \) sabit, \( I \) bölünür. Eşdeğer direnç seride artar, paralelde azalır.

Öz Değerlendirme Formu

2. Ünite: Enerji

Sayfa 227
2. ENERJİ
Öz Değerlendirme Formu
Öğrenci Bilgileri

Adı Soyadı: Ahmet Yılmaz

Numarası: 1234

Sınıfı: 10-A

Tarih: 15.05.2026

Öz Değerlendirme Tablosu
Kendinizi değerlendiriniz
Maddeler Her Zaman (3) Bazen (2) Hiçbir Zaman (1)
1. Görev dağılımına uygun çalıştım. ✓
2. Grup arkadaşlarımla fikir alışverişinde bulundum. ✓
3. Grup arkadaşlarımla saygı çerçevesinde iletişim kurdum. ✓
4. Grup çalışmasında aktif görev aldım. ✓
5. Grup arkadaşlarımla yardımlaştım. ✓
6. Konu ile ilgili çeşitli kaynaklardan yararlandım. ✓
7. Elde ettiğim bilgileri doğru şekilde kaydettim. ✓
8. Zamanı etkili kullandım. ✓
TOPLAM PUAN 22

Puanlama: Her Zaman = 3, Bazen = 2, Hiçbir Zaman = 1

Açık Uçlu Sorular
Deney sürecini değerlendiriniz

1) Deneyi tekrar yapma şansım olsaydı şunları değiştirirdim:

"Deney adımlarını ve ölçümleri alırken daha acelesiz davranır, zamanı daha planlı kullanırdım. Ayrıca bazı aşamalarda görev dağılımını daha net yapıp herkesin aynı anda ne yapacağını önceden belirlerdim."

2) Çalışmanın beni en çok etkileyen yönleri şunlardı:

"Grup arkadaşlarımla bir arada çalışmak, takıldığımız yerlerde birbirimize yardımcı olmak ve teorik olarak öğrendiğimiz bilgilerin deney sırasında gözümüzün önünde gerçekleştiğini görmek çok etkileyiciydi."

3) Çalışmada en çok zorlandığım kısımlar şunlardı:

"Deney sırasında elde ettiğimiz verileri anlık olarak kaydederken ve zamanı kısıtlı sürede verimli kullanmaya çalışırken biraz zorlandım."

Not: Bu cevaplar, ortalama bir lise öğrencisinin verebileceği gerçekçi ve dengeli yanıtlardır. Kendi deneyimlerinize göre düzenleyiniz.
Öz Değerlendirme - Önemli Noktalar
İş Birliği

Grup çalışması
ve yardımlaşma

Zaman Yönetimi

Planlı çalışma
ve süre kontrolü

Kaynak Kullanımı

Farklı kaynaklardan
bilgi edinme

Hatırlatma: Öz değerlendirme, kendi performansınızı objektif olarak değerlendirmeniz için önemlidir. Eksik yönlerinizi belirleyerek gelişim sağlayabilirsiniz.

5. Soru

3. Ünite: Elektrik

Sayfa 230
3. ELEKTRİK
3.4. Dirençlerin Bağlanması
5
Devrelerin Eşdeğer Dirençleri
F, İkinci Şekil ve K harfi devreleri

Aşağıda F, ikinci şekil ve K harfi şeklinde verilen devrelerdeki tüm dirençler özdeş ve direnç değeri R'dir. Devrelerin eşdeğer dirençlerini karşılaştırınız.

1)

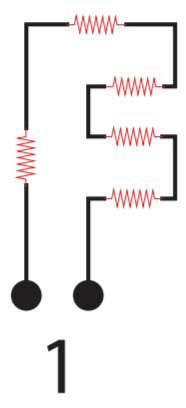

F Harfi Devresi
Seri bağlı 5 direnç
...........

Çözüm:

  • Akım, sol alttaki uçtan girip sol dikey dirençten geçer, üst yatay dirençten geçer.
  • F'nin uçları açık olan kollarından akım geçmeyeceği için tüm dirençler seri bağlıdır.
  • Akımın geçtiği yol boyunca 4 adet seri direnç vardır.
  • E1 = 5R
Cevap: R1 = 5R (Tüm dirençler seri bağlıdır.)
2)

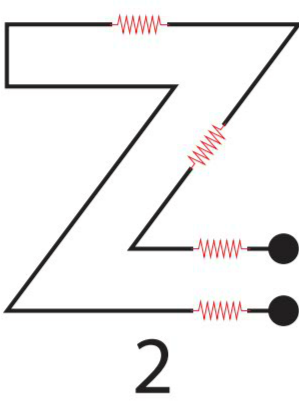

İkinci Şekil Devresi
Seri bağlı 4 direnç
...........

Çözüm:

  • Akım sol alttaki uçtan girip sağ alttaki uçtan çıkar.
  • Hiçbir dallanmaya uğramadan tek bir hat üzerinden ilerler.
  • Yol boyunca toplam 4 adet seri direnç vardır.
  • E2 = 4R
Cevap: R2 = 4R (Tüm dirençler seri bağlıdır.)
3)

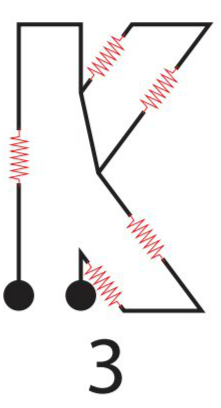

K Harfi Devresi
Seri bağlı 4 direnç
...........

Çözüm:

  • Akım sol alttaki uçtan girip sağ alttaki uçtan çıkar.
  • Sol dikey kolda 1 adet direnç, üst çaprazda 2 adet, alt çaprazda 1 adet, sağ dikeyde 1 adet direnç vardır.
  • üst koldaki iki direnç kısa devredir.
  • Toplam 3 adet seri direnç vardır.
Cevap: R3 = 3R
Sonuç
Eşdeğer Dirençlerin Karşılaştırılması
R1, R2 ve R3 arasındaki ilişki

Sonuç:

  • 1. Devre (F): R1 = 5R
  • 2. Devre (İkinci Şekil): R2 = 4R
  • 3. Devre (K): R3 = 3R
Cevap: R1 > R2 > R3
Seri Bağlama - Önemli Bilgiler
Seri Bağlama

Reş = R1 + R2 + ...
Akım aynı, gerilim bölünür

Özdeş Dirençler

n tane özdeş R seri →
Reş = n·R

Akım Yolu

Seri devrede tek yol
Akım tüm dirençlerden geçer

Hatırlatma: Seri bağlı devrelerde akım tek bir yol izler. Eşdeğer direnç, tüm dirençlerin toplamına eşittir.

6. Soru

3. Ünite: Elektrik

Sayfa 232
3. ELEKTRİK
3.4. Dirençlerin Bağlanması
6
Seri Bağlı Dirençlerde Akım ve Gerilim
3 Ω, 4 Ω ve 5 Ω dirençlerle kurulan devre

Fizik öğretmeni, Elif'ten iç direnci ihmal edilen bir üreteç ve farklı büyüklüklerde dirençler kullanarak seri bağlı dirençlerden oluşan bir devre kurmasını istemiştir. Elif büyüklüğü 3 Ω, 4 Ω ve 5 Ω olan üç farklı direnç ile potansiyel fark değerini bilmediği bir üreteç kullanarak yandaki devreyi kurmuştur.

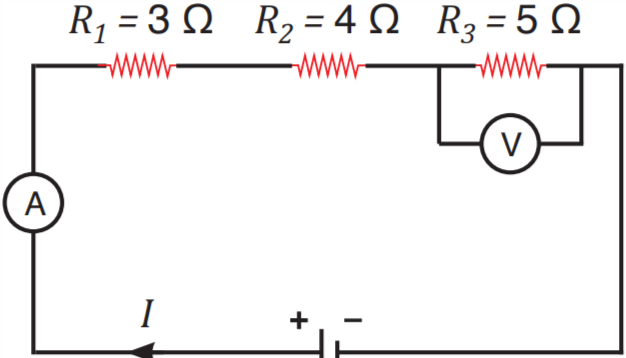

Seri bağlı 3Ω, 4Ω ve 5Ω direnç devresi

Şekil: Seri bağlı 3Ω, 4Ω ve 5Ω dirençler

Öğretmeni, Elif'ten voltmetre kullanarak dirençlerin uçları arasındaki potansiyel farkları ve ampermetre kullanarak devreden geçen akımı ölçmesini istemiştir. Elif, büyüklüğü 5 Ω olan direncin uçları arasındaki potansiyel farkı 30 V olarak ölçmüştür.

Buna göre:

  1. Dirençlere seri bağlanan ampermetre kaç A değerini gösterir?
  2. R₁ direncinin uçları arasına bağlanan voltmetre kaç V değerini gösterir?
  3. R₂ direncinin uçları arasına bağlanan voltmetre kaç V değerini gösterir?
  4. Üretecin uçları arasındaki potansiyel fark kaç V olur?
Çözüm
Adım adım çözüm ve formüller

Verilenler:

  • R₁ = 3 Ω
  • R₂ = 4 Ω
  • R₃ = 5 Ω
  • V₃ = 30 V (5 Ω'luk direncin uçları arasındaki gerilim)

a) Ampermetre kaç A gösterir?

  • Seri devrede akım her noktada aynıdır.
  • Ohm Yasası: \( I = \dfrac{V_3}{R_3} = \dfrac{30}{5} = 6 \, \text{A} \)
Cevap: Ampermetre 6 A gösterir.

b) R₁ direncinin uçları arasındaki gerilim kaç V'tur?

  • Ohm Yasası: \( V_1 = I \cdot R_1 = 6 \cdot 3 = 18 \, \text{V} \)
Cevap: R₁ üzerindeki gerilim 18 V'tur.

c) R₂ direncinin uçları arasındaki gerilim kaç V'tur?

  • Ohm Yasası: \( V_2 = I \cdot R_2 = 6 \cdot 4 = 24 \, \text{V} \)
Cevap: R₂ üzerindeki gerilim 24 V'tur.

d) Üretecin uçları arasındaki potansiyel fark kaç V'tur?

  • Seri devrede toplam gerilim: \( V = V_1 + V_2 + V_3 \)
  • \( V = 18 + 24 + 30 = 72 \, \text{V} \)
Cevap: Üreteç gerilimi 72 V'tur.
Seri Bağlantı - Özet
Akım

Tüm dirençlerde
aynı (I = 6 A)

Gerilim

Dirençlerle
orantılı bölünür

Eşdeğer Direnç

Reş = R₁ + R₂ + R₃
= 12 Ω

Hatırlatma: Seri bağlı devrelerde akım sabit, gerilim ise dirençlerle doğru orantılı olarak paylaşılır.

7. Soru

3. Ünite: Elektrik

Sayfa 236
3. ELEKTRİK
3.4. Dirençlerin Bağlanması
7
Saç Kurutma Makinesi Devresi
Seri ve paralel bağlantı ile ısı kontrolü

Esma, saçlarını kuruturken saç kurutma makinelerinin iki farklı ayarda nasıl çalışabildiğini merak eder ve bunu babasına sorar. Babası, saç kurutma makinesinin devre şemasındaki B anahtarının A anahtarına göre daha sıcak hava üflemek üzere tasarlandığını söyler.

Buna göre:

  1. Saç kurutma makinesinin B anahtarı kapalıyken neden daha sıcak hava üflediğini açıklayınız.
  2. Devre şemasının ne şekilde tasarlanmış olabileceğini arkadaşlarınızla tartışarak çiziniz.
a)
B Anahtarı Kapalıyken Neden Daha Sıcak Hava Üfler?
Elektriksel ısınma ve direnç ilişkisi

Açıklama:

A Anahtarı Kapalı (Düşük Isı)
  • Dirençler seri bağlanır.
  • Eşdeğer direnç büyük olur.
  • Akım küçük olur (\( I = V/R \)).
  • Isı \( P = I^2 \cdot R \) ile düşük olur.
B Anahtarı Kapalı (Yüksek Isı)
  • Dirençler paralel bağlanır.
  • Eşdeğer direnç küçük olur.
  • Akım büyük olur.
  • Isı \( P = I^2 \cdot R \) ile yüksek olur.

Sonuç: B anahtarı kapalıyken dirençler paralel bağlanır. Eşdeğer direnç azalır, akım artar ve \( P = I^2 \cdot R \) formülüne göre daha fazla ısı açığa çıkar. Bu nedenle saç kurutma makinesi daha sıcak hava üfler.

Özet: B anahtarı kapalıyken dirençler paralel bağlanır, eşdeğer direnç azalır, akım artar ve ısı artar.
b)
Devre Şeması Tasarımı
İki farklı ısı ayarı için devre çizimi

Önerilen Devre Şeması:

Saç Kurutma Makinesi Devre Şeması + − Üreteç R₁ Isıtıcı A Düşük Isı R₂ Isıtıcı B Yüksek Isı A Anahtarı (Düşük Isı): R₁ ve R₂ seri → Rₑş büyük → I küçük → Düşük ısı Devrede: Rₑş = R₁ + R₂ B Anahtarı (Yüksek Isı): R₁ ve R₂ paralel → Rₑş küçük → I büyük → Yüksek ısı Devrede: 1/Rₑş = 1/R₁ + 1/R₂

Şekil: Saç kurutma makinesi için önerilen devre şeması

Devre Çalışma Prensibi:

  • A anahtarı kapalıyken: R₁ ve R₂ seri bağlanır. Eşdeğer direnç büyür, akım azalır, düşük ısı oluşur.
  • B anahtarı kapalıyken: R₁ ve R₂ paralel bağlanır. Eşdeğer direnç küçülür, akım artar, yüksek ısı oluşur.
  • Her iki anahtar aynı anda kapalı olmamalıdır (kısa devre riski).
Cevap: A anahtarı seri bağlantıyı, B anahtarı ise paralel bağlantıyı sağlayacak şekilde tasarlanır. B anahtarı kapalıyken eşdeğer direnç azalır, akım artar ve daha fazla ısı açığa çıkar.
Saç Kurutma Makinesi - Özet
A Anahtarı (Düşük Isı)

Dirençler seri
Rₑş = R₁ + R₂
I küçük, Isı düşük

B Anahtarı (Yüksek Isı)

Dirençler paralel
1/Rₑş = 1/R₁ + 1/R₂
I büyük, Isı yüksek

Isı Formülü

P = I² · R
P = V² / R
Isı, güçle doğru orantılı

Hatırlatma: Saç kurutma makinesinde seri bağlantı düşük ısı, paralel bağlantı ise yüksek ısı sağlar. Çünkü paralel bağlantıda eşdeğer direnç azalır ve akım artar.

8. Soru

3. Ünite: Elektrik

Sayfa 236
3. ELEKTRİK
3.4. Dirençlerin Bağlanması
8
Paralel Bağlı Dirençlerde Akım ve Gerilim

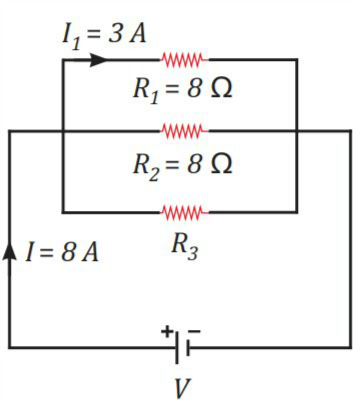

8 Ω, 8 Ω ve bilinmeyen R₃ direnciyle paralel devre

Bir öğrenci, okul projesi için bir elektrik devresi tasarlayacaktır. Öğrencinin elinde 2 adet 8 Ω'luk direnç ve değeri bilinmeyen farklı bir direnç (R₃) bulunmaktadır. Öğrenci, bilinmeyen direnci bulmak için bu üç direnç ile şekildeki gibi paralel bağlı bir devre oluşturmuştur.

...........

Öğrenci, ampermetre ile ana kol akımını I = 8 A ve R₁ direnci üzerinden geçen elektrik akımını I₁ = 3 A olarak ölçmektedir. Devreye daha sonra 48 V ve 96 V potansiyel fark uygulayarak deneyi tekrarlamaktadır.

Buna göre:

  1. R₃ direncinin değeri kaç Ω olur?
  2. Tabloda verilen değerlere göre boş kalan yerleri hesaplayarak doldurunuz. (Üretecin iç direnci ihmal edilmiştir.)
a)
R₃ Direncinin Değeri
Paralel devrede akım ve gerilim ilişkisi

Çözüm:

Verilenler:

  • R₁ = 8 Ω
  • R₂ = 8 Ω
  • I = 8 A (Ana kol akımı)
  • I₁ = 3 A (R₁ üzerinden geçen akım)

Adım 1: Devrenin Gerilimini Bulalım

  • Paralel devrede tüm dirençlerin uçlarındaki gerilim eşittir.
  • Ohm Yasası: \( V = I_1 \cdot R_1 = 3 \cdot 8 = 24 \, \text{V} \)

Adım 2: R₂ Üzerinden Geçen Akımı Bulalım

  • R₂ = 8 Ω ve V = 24 V
  • \( I_2 = \dfrac{V}{R_2} = \dfrac{24}{8} = 3 \, \text{A} \)

Adım 3: R₃ Üzerinden Geçen Akımı Bulalım

  • Paralel devrede ana kol akımı: \( I = I_1 + I_2 + I_3 \)
  • \( 8 = 3 + 3 + I_3 \)
  • \( I_3 = 8 - 6 = 2 \, \text{A} \)

Adım 4: R₃ Direncini Bulalım

  • Ohm Yasası: \( R_3 = \dfrac{V}{I_3} = \dfrac{24}{2} = 12 \, \Omega \)
Cevap: R₃ = 12 Ω
b)
Tablo Doldurma
Farklı gerilim değerlerinde akım hesaplamaları

Çözüm:

Gerilim (V) I₁ (A) I₂ (A) I₃ (A) I (A)
24 V 3 3 2 8
48 V 6 6 4 16
96 V 12 12 8 32

Hesaplama Yöntemi:

  • Her bir direnç için Ohm Yasası: \( I = \dfrac{V}{R} \)
  • R₁ = 8 Ω, R₂ = 8 Ω, R₃ = 12 Ω
  • Paralel devrede ana kol akımı: \( I = I_1 + I_2 + I_3 \)

48 V için:

  • I₁ = 48/8 = 6 A
  • I₂ = 48/8 = 6 A
  • I₃ = 48/12 = 4 A
  • I = 6 + 6 + 4 = 16 A

96 V için:

  • I₁ = 96/8 = 12 A
  • I₂ = 96/8 = 12 A
  • I₃ = 96/12 = 8 A
  • I = 12 + 12 + 8 = 32 A
Cevap: Tablo yukarıdaki gibi doldurulur. Gerilim arttıkça tüm akımlar doğru orantılı olarak artar.

Hatırlatma: Paralel bağlı devrede gerilim sabit (tüm kollarda aynı), akım bölünür. Gerilim iki katına çıkarsa tüm akımlar da iki katına çıkar.

Paralel Bağlantı - Özet
Gerilim

Tüm kollarda
aynı (V = 24V)

Akım

Toplam akım =
kolların toplamı (I = 8A)

Eşdeğer Direnç

1/Rₑş = 1/8 + 1/8 + 1/12
= 1/3 → Rₑş = 3Ω

Hatırlatma: Paralel bağlı devrede gerilim sabit, akım bölünür. Eşdeğer direnç daima en küçük dirençten küçüktür.

9-12. Sorular

3. Ünite: Elektrik

Sayfa 238-241
3. ELEKTRİK
3.4. Dirençlerin Bağlanması
9
Elektrikli Isıtıcı Devresi
Paralel ve seri karışımı devre

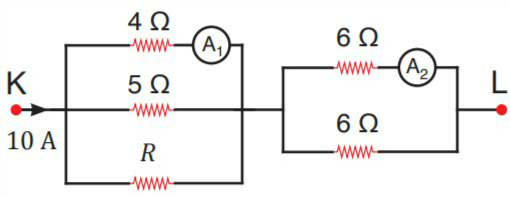

Bir elektrikli ısıtıcının direnç devresi yandaki gibidir. Isıtıcı, farklı ısıtma seviyelerine sahip iki bölümden oluşmaktadır. İlk bölüm 4 Ω, 5 Ω ve R dirençleriyle; ikinci bölüm 6 Ω'luk iki dirençle kurulmuştur. Birinci bölümün eşdeğer direnci 2 Ω olarak ölçülmektedir. Bu devrede ısıtıcının farklı ısıtma seviyelerini sağlamak için iki farklı akım A₁ ve A₂ ampermetreleri ile ölçülmektedir.

...........

A₁ ve A₂ ampermetrelerinin gösterdiği değerler sırasıyla I₁ ve I₂ olduğuna göre \(\frac{I_1}{I_2}\) oranı kaçtır?

Soruyu aşama aşama çözelim:

1. Bilinmeyen R Direncinin Bulunması

İlk bölümde \(4\,\Omega\), \(5\,\Omega\) ve \(R\) dirençleri birbirine paralel bağlıdır. Bu bölümün eşdeğer direnci \(R_{\text{eş1}} = 2\,\Omega\) olarak verilmiştir.

Paralel bağlı dirençlerin eşdeğer formülünden:

\(\dfrac{1}{R_{\text{eş1}}} = \dfrac{1}{4} + \dfrac{1}{5} + \dfrac{1}{R}\)

\(\dfrac{1}{2} = \dfrac{1}{4} + \dfrac{1}{5} + \dfrac{1}{R}\)

\(\dfrac{1}{2} - \dfrac{1}{4} - \dfrac{1}{5} = \dfrac{1}{R}\)

Paydaları 20'de eşitleyelim:

\(\dfrac{10}{20} - \dfrac{5}{20} - \dfrac{4}{20} = \dfrac{1}{R}\)

\(\dfrac{1}{20} = \dfrac{1}{R} \implies R = 20\,\Omega\)

2. A₁ Ampermetresinden Geçen Akım (I₁)

  • Devreye giren toplam akım \(I_{\text{toplam}} = 10\text{ A}\)'dir.
  • Paralel bağlı ilk bölümün üzerindeki gerilim (voltaj):

\(V_1 = I_{\text{toplam}} \cdot R_{\text{eş1}} = 10\text{ A} \cdot 2\,\Omega = 20\text{ V}\)

  • A₁ ampermetresi \(4\,\Omega\)'luk direnç üzerinden geçen akımı ölçer:

\(I_1 = \dfrac{V_1}{4\,\Omega} = \dfrac{20\text{ V}}{4\,\Omega} = 5\text{ A}\)

3. A₂ Ampermetresinden Geçen Akım (I₂)

  • İkinci bölümde \(6\,\Omega\) ve \(6\,\Omega\)'luk iki özdeş direnç birbirine paralel bağlıdır.
  • Ana koldan gelen \(10\text{ A}\)'lik toplam akım bu iki eşit dirence eşit şekilde bölünür:

\(I_2 = \dfrac{10\text{ A}}{2} = 5\text{ A}\)

4. Akımların Oranı (\(\dfrac{I_1}{I_2}\))

\(\dfrac{I_1}{I_2} = \dfrac{5\text{ A}}{5\text{ A}} = 1\)

Cevap: \(\dfrac{I_1}{I_2} = \mathbf{1}\)
10
LED Lamba Devresi
Seri ve paralel karışık bağlantı

Ahmet, bahçesini aydınlatmak için toplam 15 adet LED lamba kullanmayı planlamaktadır. Bunun için K, L, M ve N olarak isimlendirilen lambaların bulunduğu kabloları şekildeki gibi birbirine bağlamıştır.

...........

Her bir lamba 15 V potansiyel fark ile çalıştığına göre:

  1. Aydınlatma için kaç V potansiyel farka ihtiyaç vardır?
  2. Her bir lambanın direnci 40 Ω olduğunda devreden geçen ana kol akımını hesaplayınız.
  3. K lambası arızalandığında L, M ve N lambalarının ışık verip vermeyeceğini arkadaşlarınızla tartışarak yazınız.

Görseldeki devreyi ve lamba dizilimini inceleyerek soruları adım adım çözelim:

Devrenin Yapısı:

  • Şekilde toplam 15 adet lamba bulunmaktadır.
  • Üst ana kolda (ipte): Sol taraftan başlayarak 10 adet lamba birbirine seri bağlanmıştır (K, L ve N bu hat üzerindedir).
  • M'nin olduğu alt kolda: K ile L lambalarının bağlandığı noktalardan ayrılan paralel kolda ise 5 adet lamba birbirine seri bağlıdır (M bu paralel grubun içindedir).
  • Yani devre; 10 seri lambadan oluşan ana kol ile bu kolun bir bölümüne paralel bağlı 5 seri lambadan oluşmaktadır.

a) Aydınlatma için kaç V potansiyel farka ihtiyaç vardır?

Seri bağlı devre elemanlarının üzerinden aynı akım geçer ve her bir lambanın çalışması için gereken potansiyel farklar toplanır. Ana kol üzerinde uçtan uca 10 adet seri lamba yer almaktadır (paralel kol da 10 lambalık ana potansiyel farka paralel besleme sağlar).

  • Her bir lamba için gereken gerilim = \(15\text{ V}\)
  • Ana kolda seri bağlı lamba sayısı = \(10\) adet

\(V_{\text{toplam}} = 10 \times 15\text{ V} = 150\text{ V}\)

Cevap a: \(150\text{ V}\)

b) Her bir lambanın direnci \(40\,\Omega\) olduğunda devreden geçen ana kol akımını hesaplayınız.

Paralel kolun direnci (\(R_{\text{paralel}}\)):

K ile L arasındaki ana kol bölümünde 5 lamba (\(5 \times 40 = 200\,\Omega\)) ve buna paralel M'nin bulunduğu alt kolda 5 lamba (\(5 \times 40 = 200\,\Omega\)) vardır.

\(R_{\text{paralel}} = \dfrac{200\,\Omega}{2} = 100\,\Omega\)

Devrenin toplam eşdeğer direnci (\(R_{\text{eş}}\)):

Ana kolun geri kalanında seri bağlı 5 lamba daha vardır (\(5 \times 40 = 200\,\Omega\)).

\(R_{\text{eş}} = R_{\text{paralel}} + 200\,\Omega = 100\,\Omega + 200\,\Omega = 300\,\Omega\)

Ana kol akımı (\(I\)):

Ohm Yasası (\(V = I \cdot R\)) uygulanırsa:

\(I = \dfrac{V_{\text{toplam}}}{R_{\text{eş}}} = \dfrac{150\text{ V}}{300\,\Omega} = 0{,}5\text{ A}\)

Cevap b: \(0{,}5\text{ A}\)

c) K lambası arızalandığında L, M ve N lambalarının ışık verip vermeyeceğini tartışarak yazınız.

  • K ve L lambaları: Ana kol üzerinde ve M'nin bağlı olduğu paralel grubun üst kolundadır.
  • M lambası: K ve L'nin bulunduğu bölüme paralel bağlı olan alt koldadır.
  • N lambası: Devrenin en sağında, tüm akımın geçmek zorunda olduğu ana kol (üzerinde seri) üzerinde bulunur.

Sonuç:

  1. K lambası bozulursa (tel koparsa): K'nin bulunduğu üst paralel koldan akım geçmez. Bu nedenle L lambası ışık vermez.
  2. Akım, K ve L'nin olduğu üst kol kapandığı için M'nin bulunduğu alt paralel koldan geçmeye devam eder.
  3. Alt koldan geçen akım devreyi tamamlayarak ana koldaki N lambasına ulaşır.
  • L lambası: Işık vermez (K ile aynı kol üzerinde seri bağlıdır).
  • M lambası: Işık verir (K'ye paralel olan alt koldadır, akım bu koldan geçer).
  • N lambası: Işık verir (Devrenin ana kolunda yer aldığı için M üzerinden gelen akım N'den geçerek devreyi tamamlar).
Cevap c: K arızalandığında L ışık vermez, M ve N ışık verir.

Tartışma: Devredeki paralel bağlantı sayesinde K arızalandığında M ve N lambaları yanmaya devam eder. Bu durum, paralel bağlantının arıza durumunda avantajlı olduğunu gösterir.

11
Seri, Paralel ve Birleşik Devre Karşılaştırması
Eşdeğer direnç ve akım dağılımı

Koray, Selin ve Selim devrelerin bağlanma türüne göre eşdeğer direncin ve elektrik akımı dağılımının avantajları konusunda bir proje üzerinde çalışmaktadır. Bunun için birinci aşamada 36 V'luk üreteç kullanarak 6 Ω değerindeki üç direnci Koray Şekil 1'deki gibi seri, Selin Şekil 2'deki gibi paralel ve Selim Şekil 3'teki gibi birleşik olarak bağlamıştır. (Pillerin iç dirençleri ihmal edilmiştir.)

...........

...........

...........

Buna göre:

  1. Birinci aşamada oluşturulan devreleri dikkate alarak devrelerin eşdeğer direncini, ana koldan geçen elektrik akımını ve devredeki hangi direncin en büyük gerilime sahip olduğunu hesaplayarak aşağıdaki tabloyu doldurunuz.
  2. K, L ve M lambalarının devreden ayrılmadan ışık vermesinin engellenmesi durumunda devrelerdeki eşdeğer direnç ve ana koldan geçen elektrik akımı ne şekilde etkilenir? Kısaca yazınız.
  3. Öğrenciler oluşturdukları devrelerin bağlanma türlerine göre eşdeğer direnç ve elektrik akımı dağılımları ile ilgili ne tür çıkarımlar elde etmiş olabilir? Açıklayınız.

Çözüm:

a) Tablo Doldurma

Devrenin Bağlanma Türü Eşdeğer Direnç (Ω) Ana Koldan Geçen Akım (A) En Büyük Gerilime Sahip Direnç
Seri 18 Ω 2 A Hepsi eşit (6V)
Paralel 2 Ω 18 A Hepsi eşit (36V)
Birleşik 9 Ω 4 A Seri bağlı direnç (24V)

Hesaplama Detayları:

  • Seri: Rₑş = 6+6+6 = 18Ω, I = 36/18 = 2A, V = I·R = 2·6 = 6V (her biri)
  • Paralel: 1/Rₑş = 1/6+1/6+1/6 = 3/6, Rₑş = 2Ω, I = 36/2 = 18A, V = 36V (hepsi)
  • Birleşik: Önce paralel: 1/Rₚ = 1/6+1/6 = 2/6, Rₚ = 3Ω, Rₑş = 6+3 = 9Ω, I = 36/9 = 4A

b) Lambaların Işık Vermesinin Engellenmesi

  • Seri: Bir lamba devreden çıkarılırsa devre kesilir, akım sıfır olur.
  • Paralel: Bir lamba devreden çıkarılırsa eşdeğer direnç artar, akım azalır.
  • Birleşik: Paralel koldan bir lamba çıkarılırsa eşdeğer direnç artar, akım azalır.

c) Çıkarımlar

  • K Lambası (Seri Devre): K lambası söndürüldüğünde/devresi kesildiğinde seri devrede açık devre oluşur. Eşdeğer direnç sonsuz olur ve ana kol akımı sıfıra düşer (hiçbir lamba yanmaz).
  • L Lambası (Paralel Devre): L lambası söndürüldüğünde paralel kol sayısı 3'ten 2'ye düşer. Eşdeğer direnç $2\,\Omega$'dan $3\,\Omega$'a yükselir; buna bağlı olarak üreteçten çekilen ana kol akımı $18\text{ A}$'den $12\text{ A}$'e düşer (diğer lambalar aynı parlaklıkta yanmaya devam eder).
  • M Lambası (Birleşik Devre): M lambası ana kol üzerinde olduğu için sönmesi durumunda devre kesilir. Eşdeğer direnç sonsuz olur ve ana kol akımı sıfır olur.
  • Genel: Paralel bağlantı arıza durumunda avantajlıdır, seri bağlantı ise dezavantajlıdır.
12
Anahtar Kapatılınca Ampermetre ve Voltmetre Değerleri
Kısa devre ve akım değişimi

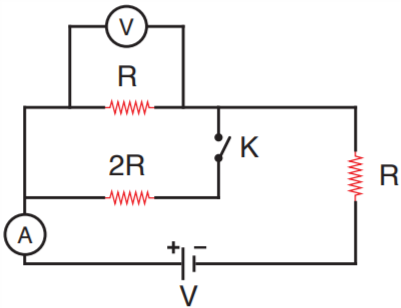

İç direnci önemsiz bir pil, R ve 2R büyüklüğündeki dirençler, ampermetre ve voltmetre kullanılarak kurulan devre şekildeki gibidir.

...........

Devredeki K anahtarının kapatılması durumunda ampermetre ve voltmetrede okunan değerlerin ne şekilde değişeceğini açıklayınız.

Soruyu adım adım çözelim:

Devredeki pilin gerilimine \(V_{\text{pil}}\) diyelim. \(K\) anahtarının açık ve kapalı olduğu durumları inceleyelim:

1. Durum: K Anahtarı Açıkken

  • \(2R\) direncinin bulunduğu kol açık olduğu için bu dirençten akım geçmez.
  • Akım sadece üstteki \(R\) direnci ile sağdaki \(R\) direnci üzerinden akar. Bu iki \(R\) direnci birbirine seri bağlıdır.
  • Devrenin eşdeğer direnci:

\(R_{\text{eş1}} = R + R = 2R\)

  • Ampermetrenin gösterdiği değer (ana kol akımı):

\(I_{\text{ilk}} = \dfrac{V_{\text{pil}}}{2R}\)

  • Voltmetrenin gösterdiği değer (\(R\) direnci üzerindeki gerilim):

\(V_{\text{ilk}} = I_{\text{ilk}} \cdot R = \left(\dfrac{V_{\text{pil}}}{2R}\right) \cdot R = \dfrac{V_{\text{pil}}}{2}\)

2. Durum: K Anahtarı Kapatıldığında

  • Üstteki \(R\) direnci ile \(2R\) direnci birbirine paralel hale gelir.
  • Bu paralel kısmın eşdeğer direnci (\(R_p\)):

\(R_p = \dfrac{R \cdot 2R}{R + 2R} = \dfrac{2}{3}R\)

  • Devrenin yeni toplam eşdeğer direnci (paralel kısım + sağdaki seri \(R\)):

\(R_{\text{eş2}} = \dfrac{2}{3}R + R = \dfrac{5}{3}R\)

  • Devrenin eşdeğer direnci azaldığı için (\(2R \rightarrow \dfrac{5}{3}R\)), üreteçten çekilen ana kol akımı artar.
  • Ampermetrenin gösterdiği yeni değer:

\(I_{\text{son}} = \dfrac{V_{\text{pil}}}{\dfrac{5}{3}R} = \dfrac{3}{5} \cdot \dfrac{V_{\text{pil}}}{R} = 0{,}6 \cdot \dfrac{V_{\text{pil}}}{R}\)

*(İlk değer \(0{,}5 \cdot \dfrac{V_{\text{pil}}}{R}\) idi, dolayısıyla Ampermetre değeri artar).*

  • Voltmetrenin gösterdiği yeni değer (paralel grubun üzerindeki gerilim):

\(V_{\text{son}} = I_{\text{son}} \cdot R_p = \left(\dfrac{3}{5} \cdot \dfrac{V_{\text{pil}}}{R}\right) \cdot \left(\dfrac{2}{3}R\right) = \dfrac{2}{5}V_{\text{pil}} = 0{,}4 V_{\text{pil}}\)

*(İlk değer \(0{,}5 V_{\text{pil}}\) idi, dolayısıyla Voltmetre değeri azalır).*

Özet Sonuç:

Ampermetre

\(0{,}5 \dfrac{V}{R} \rightarrow 0{,}6 \dfrac{V}{R}\)

Artar

Voltmetre

\(0{,}5 V \rightarrow 0{,}4 V\)

Azalır

Cevap: K anahtarı kapatıldığında:
  • Ampermetre değeri artar (\(0{,}5 \dfrac{V}{R} \rightarrow 0{,}6 \dfrac{V}{R}\))
  • Voltmetre değeri azalır (\(0{,}5 V \rightarrow 0{,}4 V\))
  • Çünkü \(2R\) direnci devreye paralel bağlanır, eşdeğer direnç azalır, akım artar, paralel koldaki gerilim azalır.

Hatırlatma: Anahtar kapatıldığında \(2R\) direnci devreye paralel bağlanır. Paralel bağlantı eşdeğer direnci azaltır, bu nedenle ana kol akımı artar. Paralel kolun üzerindeki gerilim ise azalır.

Direnç Bağlantıları - Önemli Çıkarımlar
Seri Bağlantı

Rₑş artar
Akım azalır
Gerilim bölünür

Paralel Bağlantı

Rₑş azalır
Akım artar
Gerilim sabit

Kısa Devre

Direnç sıfırlanır
Akım maksimum
Gerilim sıfır

Özet: Seri bağlantıda Rₑş artar, I azalır. Paralel bağlantıda Rₑş azalır, I artar. Anahtar kapatıldığında kısa devre oluşur ve ilgili direnç devre dışı kalır.
